Copy（L1 Buffer到L0A Buffer数据搬运）

说明

本接口为试验接口，在后续版本中可能会调整或改进，不保证后续兼容性。请开发者在使用过程中关注后续版本更新。

产品支持情况

• Ascend 950PR/Ascend 950DT：支持

• Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持

• Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持

• Atlas 200I/500 A2 推理产品：不支持

• Atlas 推理系列产品AI Core：不支持

• Atlas 推理系列产品Vector Core：不支持

• Atlas 训练系列产品：不支持

功能说明

头文件路径为：tensor_api/tensor.h。

Tensor API通过Copy接口统一执行不同通路数据搬运。该接口用于将L1 Buffer中的左矩阵数据搬运到L0A Buffer。

该通路以512Byte数据分形为基本搬运单位。不同数据类型对应的分形矩阵形态如下：

数据位宽	分形矩阵形态
b4	16 * 64
b8	16 * 32
b16	16 * 16
b32	16 * 8

接口支持非转置搬运、转置搬运和Img2Col卷积数据搬运。源张量和目的张量的Layout需要匹配当前通路支持的格式组合。Img2Col场景中，源张量为NC1HWC0格式，目的张量为NZ格式，搬运过程中将卷积特征图展开为矩阵。

接口支持Batch模式。Batch模式下，源张量和目的张量的Layout需要在原有分形Layout最前面增加Batch维，Shape形态为(B, 单矩阵Shape)，其中B表示Batch数量。用户可使用MakeFrameLayout<NZLayoutPtn, DataType>(B, m, k)或MakeFrameLayout<ZNLayoutPtn, DataType>(B, m, k)构造带Batch维的Layout。

函数原型

• 执行L1 Buffer到L0A Buffer的数据搬运。

  C++

  template <typename AtomType, typename DstTensor, typename SrcTensor>
  __aicore__ inline void Copy(const CopyAtom<AtomType>& atomCopy, const DstTensor& dst, const SrcTensor& src)


• 构造默认搬运原子对象。

  C++

  template <typename CopyOperationType>
  __aicore__ inline constexpr auto MakeCopy(const CopyOperationType& copyOperation)


• 构造指定Trait的搬运原子对象。

  C++

  template <typename CopyOperationType, typename CopyTraitType>
  __aicore__ inline constexpr auto MakeCopy(
      const CopyOperationType& copyOperation, const CopyTraitType& copyTrait)


Img2Col搬运通过CopyAtom::with绑定Img2ColParams后，使用相同的Copy(atomCopy, dst, src)函数原型执行。

参数说明

表1 Copy接口参数说明

参数名	输入/输出	描述
atomCopy	输入	搬运原子对象。L1 Buffer到L0A Buffer通路可通过MakeCopy(CopyL12L0A{})或MakeCopy(CopyL12L0A{}, CopyL12L0ATraitDefault{})构造。
dst	输出	目的张量，存储位置为Location::L0A。
src	输入	源张量，存储位置为Location::L1。

表2 MakeCopy接口参数说明

参数名	输入/输出	描述
copyOperation	输入	搬运操作对象。L1 Buffer到L0A Buffer通路使用CopyL12L0A{}。
copyTrait	输入	搬运Trait对象，用于指定搬运特性。L1 Buffer到L0A Buffer默认Trait使用CopyL12L0ATraitDefault{}。

Img2ColParams说明

Img2ColParams<T>用于配置Img2Col搬运的目的矩阵范围、卷积核、滑动步长、膨胀和padding。源特征图的H、W和通道数由NC1HWC0源Layout推导。

C++

template <typename T>
struct Img2ColParams {
    uint16_t mExtension = 0;
    uint16_t kExtension = 0;
    uint16_t mStartPt = 0;
    uint16_t kStartPt = 0;
    uint8_t padList[4] = {0, 0, 0, 0};
    uint8_t strideW = 1;
    uint8_t strideH = 1;
    uint8_t filterW = 1;
    uint8_t filterH = 1;
    uint8_t dilationFilterW = 1;
    uint8_t dilationFilterH = 1;
    bool filterSizeW = false;
    bool filterSizeH = false;
    bool transpose = false;
    bool fMatrixCtrl = false;
    T padValue = 0;
};

表3 Img2ColParams成员说明

成员	默认值	描述
mExtension	0	目的矩阵M轴的搬运元素数，取值范围为[0, 65535]，为0时不执行搬运。搬运范围未覆盖目的矩阵最下侧分形时，b8和b16数据类型要求取值为16的倍数，b32数据类型无倍数要求；覆盖最下侧分形时无倍数要求。
kExtension	0	目的矩阵K轴的搬运元素数，取值范围为[0, 65535]，为0时不执行搬运。搬运范围未覆盖目的矩阵最右侧分形时，b8、b16和b32数据类型分别要求取值为32、16和8的倍数；覆盖最右侧分形时无倍数要求。
mStartPt	0	目的矩阵M轴的搬运起点，取值范围[0, 32767]。默认为0。
kStartPt	0	该指令在目的操作数width维度的起点，对于b32类型，应为8的倍数；对于b16类型，应为16的倍数；对于b8类型，应为32的倍数；对于b4类型，应为64的倍数。取值范围[0, 65535]。默认为0。
padList	{0, 0, 0, 0}	padding大小，依次为左、右、上、下，每个值的取值范围为[0, 255]。
strideW	1	卷积核在源特征图W轴的滑动步长，取值范围为[0, 63]。
strideH	1	卷积核在源特征图H轴的滑动步长，取值范围为[0, 63]。
filterW	1	卷积核的宽度，取值范围为[0, 255]。
filterH	1	卷积核的高度，取值范围为[0, 255]。
dilationFilterW	1	卷积核W轴的膨胀系数，取值范围为[0, 255]。
dilationFilterH	1	卷积核H轴的膨胀系数，取值范围为[0, 255]。
filterSizeW	false	是否在filterW基础上将卷积核宽度增加256。
filterSizeH	false	是否在filterH基础上将卷积核高度增加256。
transpose	false	是否对展开后的目的矩阵进行转置。
fMatrixCtrl	false	FeatureMap属性选择标识，当前仅支持false。
padValue	0	padding区域的填充值。模板参数T需要与目的张量的元素类型一致。

数据类型

非Img2Col搬运支持的数据类型包括：

fp4x2_e2m1_t、fp4x2_e1m2_t、int8_t、uint8_t、hifloat8_t、fp8_e5m2_t、fp8_e4m3fn_t、half、bfloat16_t、int16_t、uint16_t、int32_t、uint32_t、float。

源张量和目的张量的数据类型需要保持一致。

Img2Col搬运不支持b4数据类型，即不支持fp4x2_e2m1_t和fp4x2_e1m2_t。

返回值说明

Copy无返回值。MakeCopy返回CopyAtom对象。

约束说明

• 目的地址位于L0A Buffer时，起始地址需要满足512Byte对齐要求。
• 源地址位于L1 Buffer时，起始地址需要满足32Byte对齐要求。
• 特殊数据类型约束：L1 Buffer到L0A Buffer通路使能转置时，即ZN2NZ，支持的数据类型约束如下：
  • b32数据类型要求源矩阵Shape在K轴方向16对齐。
  • b8数据类型要求源矩阵Shape在M轴方向32对齐。
  • b4数据类型要求源矩阵Shape在M轴方向64对齐。
• Batch模式要求源张量和目的张量的Batch数量一致，且在L1 Buffer和L0A Buffer上张量数据连续排布。
• Img2Col搬运当前仅支持N为1的NC1HWC0源张量，目的张量需要为NZ格式。
• Img2ColParams<T>的T需要与L0A Buffer目的张量的元素类型一致。

关键特性说明

非转置搬运

当源张量和目的张量数据格式为NZ时，接口按非转置方式从L1 Buffer搬运到L0A Buffer。

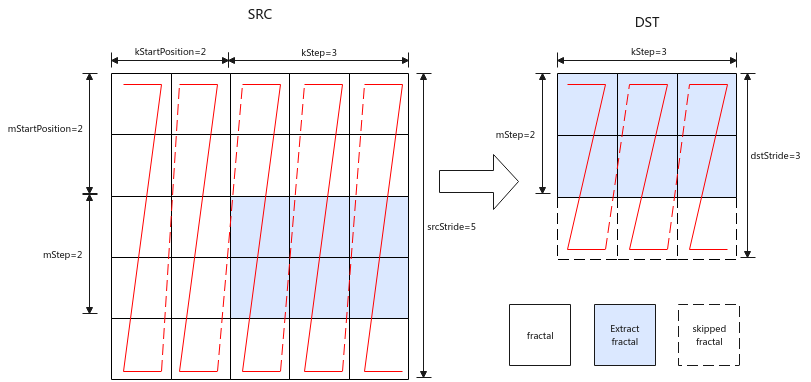

图1 非转置搬运示意图

转置搬运

当源张量数据格式为ZN、目的张量数据格式为NZ时，接口按转置方式搬运。转置搬运会对源张量中每个分形矩阵进行转置。

不同数据位宽的转置搬运示意如下。

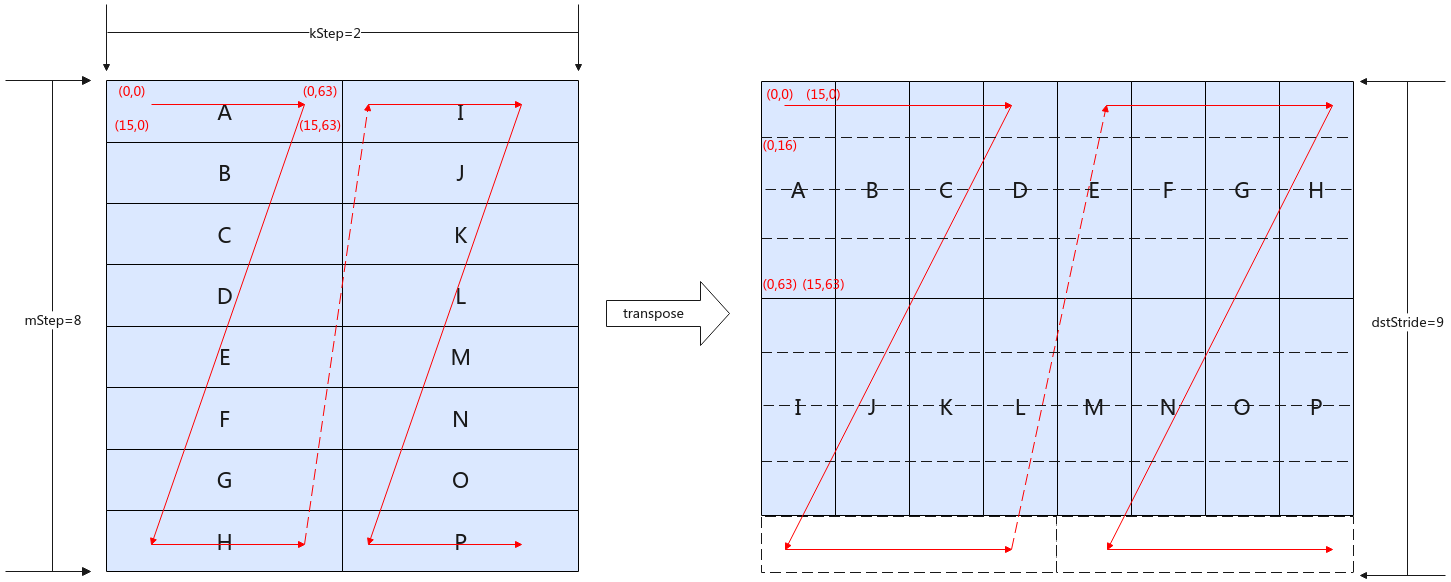

b4转置搬运

图2 b4转置搬运示意图

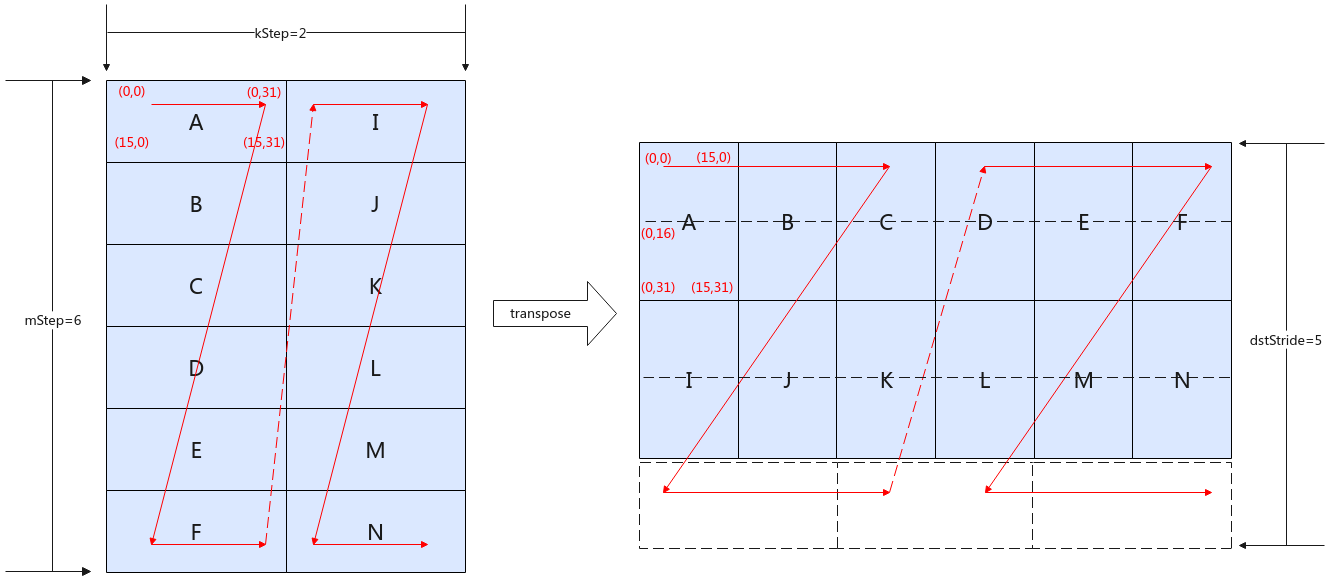

b8转置搬运

图3 b8转置搬运示意图

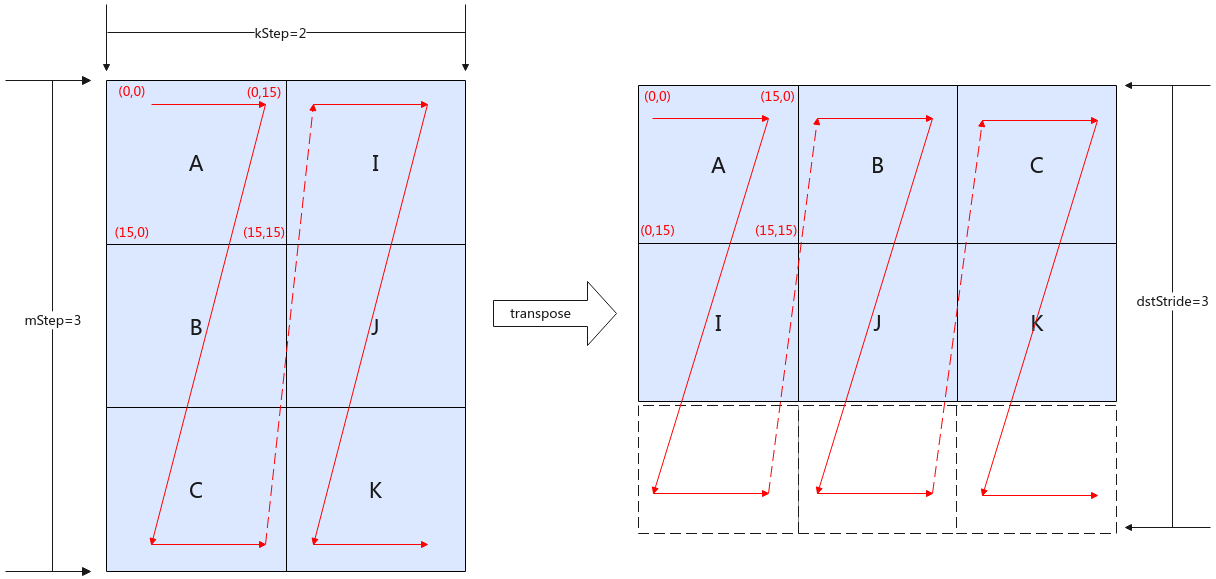

b16转置搬运

图4 b16转置搬运示意图

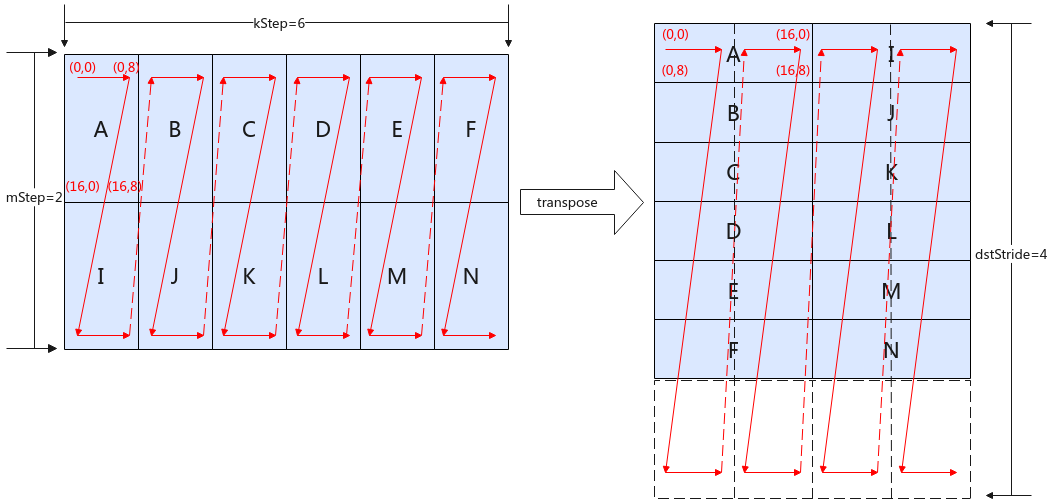

b32转置搬运

图5 b32转置搬运示意图

Batch搬运

当源张量和目的张量均使用带Batch维的Layout时，Copy接口会按照Batch维描述的数据范围完成L1 Buffer到L0A Buffer的数据搬运。非转置搬运时源张量、目的张量均为NZ格式，转置搬运时源张量为ZN格式，目的张量为NZ格式。

Img2Col搬运

Img2Col搬运将NC1HWC0格式特征图按卷积核窗口展开为NZ格式矩阵。展开后矩阵的M轴对应输出特征图的空间位置，K轴对应卷积核的H、W和输入通道。用户通过Img2ColParams配置展开范围和卷积参数，再通过copyAtom.with(params)将参数绑定到搬运原子对象。

调用示例

C++

#include "tensor_api/tensor.h"

using namespace AscendC::Te;

__aicore__ inline void CopyL1ToL0AExample()
{
    using AType = half;
    constexpr uint32_t m = 16;
    constexpr uint32_t k = 16;

    __cbuf__ AType l1Buf[m * k];
    __ca__ AType l0aBuf[m * k];

    auto l1Tensor = MakeTensor(MakeMemPtr(l1Buf), MakeFrameLayout<NZLayoutPtn, AType>(m, k));

    auto l0aTensor = MakeTensor(MakeMemPtr(l0aBuf), MakeFrameLayout<NZLayoutPtn, AType>(m, k));

    auto copyAtom = MakeCopy(CopyL12L0A{}, CopyL12L0ATraitDefault{});
    Copy(copyAtom, l0aTensor, l1Tensor);
}

Batch模式示例如下。

C++

#include "tensor_api/tensor.h"

using namespace AscendC::Te;

__aicore__ inline void CopyL1ToL0ABatchExample()
{
    using AType = half;
    constexpr uint32_t batch = 2;
    constexpr uint32_t m = 16;
    constexpr uint32_t k = 16;

    __cbuf__ AType l1Buf[batch * m * k];
    __ca__ AType l0aBuf[batch * m * k];

    auto layout = MakeFrameLayout<NZLayoutPtn, AType>(batch, m, k);
    auto l1Tensor = MakeTensor(MakeMemPtr(l1Buf), layout);
    auto l0aTensor = MakeTensor(MakeMemPtr(l0aBuf), layout);

    auto copyAtom = MakeCopy(CopyL12L0A{}, CopyL12L0ATraitDefault{});
    Copy(copyAtom, l0aTensor, l1Tensor);
}

Img2Col搬运示例如下。输入特征图Shape为(1, 2, 5, 5, 16)，卷积核为3×3，stride为1，padding为1，展开后矩阵的逻辑Shape为(25, 288)。

C++

#include "tensor_api/tensor.h"

using namespace AscendC::Te;

__aicore__ inline void CopyImg2ColL1ToL0A()
{
    constexpr uint32_t N = 1;
    constexpr uint32_t C1 = 2;
    constexpr uint32_t H = 5;
    constexpr uint32_t W = 5;
    constexpr uint32_t C0 = 16;
    constexpr uint32_t M = 25;
    constexpr uint32_t K = 3 * 3 * C1 * C0;
    constexpr uint32_t M_ALIGN = 32;

    __cbuf__ half l1Buf[N * C1 * H * W * C0];
    __ca__ half l0aBuf[M_ALIGN * K];

    auto l1Feature = MakeTensor(
        MakeMemPtr(l1Buf), MakeFrameLayout<NC1HWC0LayoutPtn>(N, C1, H, W, C0));
    auto l0aMatrix = MakeTensor(
        MakeMemPtr(l0aBuf), MakeFrameLayout<NZLayoutPtn, half>(M, K));

    Img2ColParams<half> params;
    params.mExtension = M;
    params.kExtension = K;
    prams.mStartPt = 0;
    prams.kStartPt = 0;
    params.filterW = 3;
    params.filterH = 3;
    params.strideW = 1;
    params.strideH = 1;
    params.padList[0] = 1;
    params.padList[1] = 1;
    params.padList[2] = 1;
    params.padList[3] = 1;

    auto copyL1ToL0A = MakeCopy(CopyL12L0A{}, CopyL12L0ATraitDefault{});
    Copy(copyL1ToL0A.with(params), l0aMatrix, l1Feature);
}
