MaskReg搬入（MaskGenWithRegTensor）

产品支持情况

• Ascend 950PR/Ascend 950DT：支持

• Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持

• Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持

• Atlas 200I/500 A2 推理产品：不支持

• Atlas 推理系列产品AI Core：不支持

• Atlas 推理系列产品Vector Core：不支持

• Atlas 训练系列产品：不支持

功能说明

头文件路径为："basic_api/reg_compute/kernel_reg_compute_maskreg_intf.h"。

MaskGenWithRegTensor能够实现数据从RegTensor搬运至MaskReg。

• 数据类型为b16时，RegTensor（256B）分成16个数据块（16B），用户通过参数可选择某一个数据块，数据块的每个bit broadcast成2bit后变为32B，即输出的MaskReg。
• 数据类型为b32时，RegTensor（256B）分成32个数据块（8B），用户通过参数可选择某一个数据块，数据块的每个bit broadcast成4bit后变为32B，即输出的MaskReg。

具体搬运原理请参考关键特性说明。

函数原型

C++

template <typename T = DefaultType, int16_t offset, typename U>
__simd_callee__ inline void MaskGenWithRegTensor(MaskReg& dst, U& srcReg)

参数说明

表 1 模板参数说明

参数名	描述
T	源操作数的数据类型。支持的数据类型请参考数据类型。
offset	offset决定了srcReg中需要搬运的数据块，具体描述请参考关键特性说明。 • 当数据类型为b16，offset∈[0, 15]。 • 当数据类型为b32，offset∈[0, 31]。
U	源操作数的RegTensor类型。例如RegTensor<half>，由编译器自动推导，用户不需要手动填写。

表 2 参数说明

参数名	输入/输出	描述
dst	输出	目的操作数，类型为MaskReg。
srcReg	输入	源操作数，类型为RegTensor。

数据类型

源操作数支持的数据类型为：b16、b32。

返回值说明

无

关键特性说明

由MaskReg原理可知，当操作数类型为b16时，每一个element对应2bit的MaskReg，且仅2bit中的最低位是有效的；当操作数类型为b32时，每一个element对应4bit的MaskReg，且仅4bit中的最低位是有效的。

MaskGenWithRegTensor支持b16和b32，搬运原理如图1、图2所示。

• 当操作数类型为b16时，RegTensor的一个数据块大小为16B，每个bit经过broadcast成2bit后变为32B，即一个MaskReg（32B）。此外，一个RegTensor有256B/16B = 16个数据块，偏移量offset取值范围为[0, 15]。
• 当操作数类型为b32时，RegTensor的一个数据块大小为8B，每个bit经过broadcast成4bit后变为32B，即一个MaskReg（32B）。此外，一个RegTensor有256B/8B = 32个数据块，偏移量offset取值范围为[0, 31]。

图 1 MaskGenWithRegTensor搬运原理（b16）

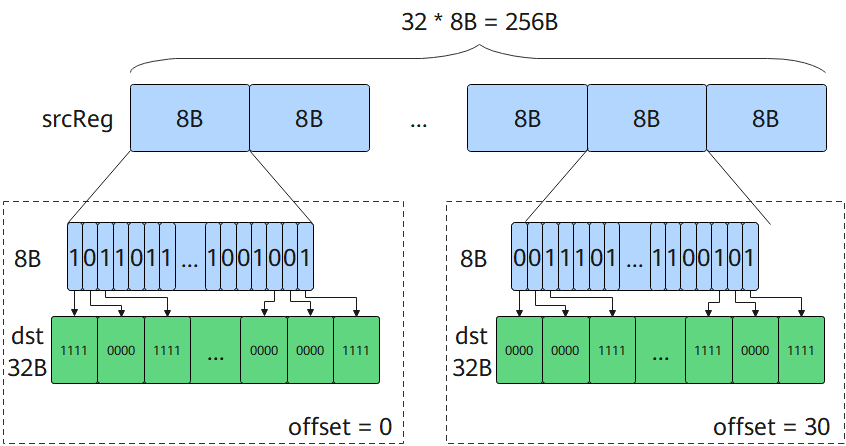

图 2 MaskGenWithRegTensor搬运原理（b32）

约束说明

• 当数据类型为b16，offset∈[0, 15]；当数据类型为b32，offset∈[0, 31]。

调用示例

C++

template <typename T, int16_t offset>
__simd_vf__ inline void MaskGenWithRegTensorVF(__ubuf__ T* dstAddr, __ubuf__ T* srcAddr)
{
    AscendC::Reg::RegTensor<T> srcReg;
    AscendC::Reg::MaskReg mask = AscendC::Reg::CreateMask<T>();
    AscendC::Reg::LoadAlign(srcReg, srcAddr);
    AscendC::Reg::MaskGenWithRegTensor<T, offset>(mask, srcReg);
    AscendC::Reg::StoreAlign(dstAddr, mask);
}
