asc_loadalign_deintlv

产品支持情况

产品	是否支持
Ascend 950PR/Ascend 950DT	√

功能说明

asc_loadalign_deintlv用于从UB中读取以32B对齐地址为起始位置的连续2 x VL长度数据。数据按元素类型宽度进行解释，在Load过程中完成解交织后，分别写入两个目的矢量数据寄存器。

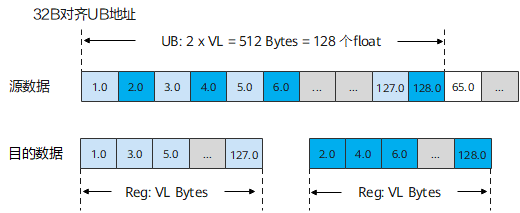

以float数据类型、Ascend 950PR/Ascend 950DT产品为例，若VL = 256B，则单次操作覆盖64个float元素。调用asc_loadalign_deintlv后，数据从UB到Reg的排布如下图所示。

提示：
使用本接口需要包含头文件reg_load.h。

函数原型

asc_loadalign_deintlv按源地址的寻址方式分为以下三类接口：基址寻址接口、标量偏移寻址接口、地址寄存器偏移寻址接口。支持的数据类型请参见数据类型章节。

基址寻址接口

C++

__simd_callee__ inline void asc_loadalign_deintlv(vector_int4x2_t& dst0, vector_int4x2_t& dst1, __ubuf__ int4b_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int8_t& dst0, vector_int8_t& dst1, __ubuf__ int8_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint8_t& dst0, vector_uint8_t& dst1, __ubuf__ uint8_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp4x2_e2m1_t& dst0, vector_fp4x2_e2m1_t& dst1, __ubuf__ fp4x2_e2m1_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp4x2_e1m2_t& dst0, vector_fp4x2_e1m2_t& dst1, __ubuf__ fp4x2_e1m2_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_hifloat8_t& dst0, vector_hifloat8_t& dst1, __ubuf__ hifloat8_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e8m0_t& dst0, vector_fp8_e8m0_t& dst1, __ubuf__ fp8_e8m0_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e5m2_t& dst0, vector_fp8_e5m2_t& dst1, __ubuf__ fp8_e5m2_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e4m3fn_t& dst0, vector_fp8_e4m3fn_t& dst1, __ubuf__ fp8_e4m3fn_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int16_t& dst0, vector_int16_t& dst1, __ubuf__ int16_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint16_t& dst0, vector_uint16_t& dst1, __ubuf__ uint16_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_half& dst0, vector_half& dst1, __ubuf__ half* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_bfloat16_t& dst0, vector_bfloat16_t& dst1, __ubuf__ bfloat16_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int32_t& dst0, vector_int32_t& dst1, __ubuf__ int32_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint32_t& dst0, vector_uint32_t& dst1, __ubuf__ uint32_t* src)
__simd_callee__ inline void asc_loadalign_deintlv(vector_float& dst0, vector_float& dst1, __ubuf__ float* src)

标量偏移寻址接口

源地址通过src + offset计算得到，且计算结果必须满足32B对齐要求。offset的单位为元素个数，实际地址偏移字节数为：offset * sizeof(data_type)。

C++

__simd_callee__ inline void asc_loadalign_deintlv(vector_int8_t& dst0, vector_int8_t& dst1, __ubuf__ int8_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint8_t& dst0, vector_uint8_t& dst1, __ubuf__ uint8_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp4x2_e2m1_t& dst0, vector_fp4x2_e2m1_t& dst1, __ubuf__ fp4x2_e2m1_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp4x2_e1m2_t& dst0, vector_fp4x2_e1m2_t& dst1, __ubuf__ fp4x2_e1m2_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e8m0_t& dst0, vector_fp8_e8m0_t& dst1, __ubuf__ fp8_e8m0_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e5m2_t& dst0, vector_fp8_e5m2_t& dst1, __ubuf__ fp8_e5m2_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e4m3fn_t& dst0, vector_fp8_e4m3fn_t& dst1, __ubuf__ fp8_e4m3fn_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_hifloat8_t& dst0, vector_hifloat8_t& dst1, __ubuf__ hifloat8_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int16_t& dst0, vector_int16_t& dst1, __ubuf__ int16_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint16_t& dst0, vector_uint16_t& dst1, __ubuf__ uint16_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_half& dst0, vector_half& dst1, __ubuf__ half* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_bfloat16_t& dst0, vector_bfloat16_t& dst1, __ubuf__ bfloat16_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int32_t& dst0, vector_int32_t& dst1, __ubuf__ int32_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint32_t& dst0, vector_uint32_t& dst1, __ubuf__ uint32_t* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_float& dst0, vector_float& dst1, __ubuf__ float* src, int32_t offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int4x2_t& dst0, vector_int4x2_t& dst1, __ubuf__ int4b_t* src, int32_t offset)

地址寄存器偏移寻址接口

该类接口通过地址寄存器iter_reg offset生成实际访问地址。地址寄存器通常在循环场景中使用，需配合asc_create_iter_reg完成初始化。实际访问地址必须满足32B对齐要求。

C++

__simd_callee__ inline void asc_loadalign_deintlv(vector_fp4x2_e1m2_t& dst0, vector_fp4x2_e1m2_t& dst1, __ubuf__ fp4x2_e1m2_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp4x2_e2m1_t& dst0, vector_fp4x2_e2m1_t& dst1, __ubuf__ fp4x2_e2m1_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint8_t& dst0, vector_uint8_t& dst1, __ubuf__ uint8_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int8_t& dst0, vector_int8_t& dst1, __ubuf__ int8_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e4m3fn_t& dst0, vector_fp8_e4m3fn_t& dst1, __ubuf__ fp8_e4m3fn_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e5m2_t& dst0, vector_fp8_e5m2_t& dst1, __ubuf__ fp8_e5m2_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_fp8_e8m0_t& dst0, vector_fp8_e8m0_t& dst1, __ubuf__ fp8_e8m0_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_hifloat8_t& dst0, vector_hifloat8_t& dst1, __ubuf__ hifloat8_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint16_t& dst0, vector_uint16_t& dst1, __ubuf__ uint16_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int16_t& dst0, vector_int16_t& dst1, __ubuf__ int16_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_bfloat16_t& dst0, vector_bfloat16_t& dst1, __ubuf__ bfloat16_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_half& dst0, vector_half& dst1, __ubuf__ half* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_uint32_t& dst0, vector_uint32_t& dst1, __ubuf__ uint32_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int32_t& dst0, vector_int32_t& dst1, __ubuf__ int32_t* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_float& dst0, vector_float& dst1, __ubuf__ float* src, iter_reg offset)
__simd_callee__ inline void asc_loadalign_deintlv(vector_int4x2_t& dst0, vector_int4x2_t& dst1, __ubuf__ int4b_t* src, iter_reg offset)

参数说明

参数名	输入/输出	说明
dst0	输出	第一个目的向量寄存器。
dst1	输出	第二个目的向量寄存器。
src	输入	源数据在UB中的起始地址。对于不同寻址接口，`src`分别表示基址或参与地址计算的基地址。
offset	输入	地址偏移量。对于标量偏移寻址接口，单位为元素个数；对于地址寄存器偏移寻址接口，表示地址寄存器。

寄存器类型的详细说明请参见reg数据类型定义.md。

数据类型

asc_loadalign_deintlv支持的数据类型如下表所示。三类寻址接口均支持表中所列数据类型。

源数据类型`src`	目的寄存器类型`dst0/dst1`
`int4b_t`	`vector_int4x2_t`
`fp4x2_e1m2_t`	`vector_fp4x2_e1m2_t`
`fp4x2_e2m1_t`	`vector_fp4x2_e2m1_t`
`int8_t`	`vector_int8_t`
`uint8_t`	`vector_uint8_t`
`fp8_e4m3fn_t`	`vector_fp8_e4m3fn_t`
`fp8_e5m2_t`	`vector_fp8_e5m2_t`
`fp8_e8m0_t`	`vector_fp8_e8m0_t`
`hifloat8_t`	`vector_hifloat8_t`
`int16_t`	`vector_int16_t`
`uint16_t`	`vector_uint16_t`
`half`	`vector_half`
`bfloat16_t`	`vector_bfloat16_t`
`int32_t`	`vector_int32_t`
`uint32_t`	`vector_uint32_t`
`float`	`vector_float`

返回值说明

无。

流水类型

PIPE_V

约束说明

对于基址寻址接口，src必须为32B对齐地址，且访问范围不能超过UB有效地址上界减去2 x VL。
对于标量偏移寻址接口和地址寄存器偏移寻址接口，实际访问地址必须为32B对齐，且访问范围不能超过UB有效地址上界减去2 x VL。
使用地址寄存器偏移寻址接口时，需要先通过asc_create_iter_reg完成地址寄存器初始化。

调用示例

从UB中连续读取以32B对齐地址src为起始位置的float数据。

基址寻址接口

C++

for (uint16_t i = 0; i < repeat_times; i++) {
    asc_loadalign_deintlv(reg0, reg1, src + i * one_repeat_size);
    ...
}

标量偏移寻址接口

C++

// 方 式1：通 过offset控 制 偏 移
for (uint16_t i = 0; i < repeat_times; i++) {
    asc_loadalign_deintlv(reg0, reg1, src, i * one_repeat_size);
    ...
}

// 方 式2：通 过src控 制 偏 移
for (uint16_t i = 0; i < repeat_times; i++) {
    asc_loadalign_deintlv(reg0, reg1, src + i * one_repeat_size, 0);
    ...
}

地址寄存器偏移寻址接口

C++

iter_reg addr_reg = asc_create_iter_reg_b32(one_repeat_size);
for (uint16_t i = 0; i < repeat_times; i++) {
    asc_loadalign_deintlv(reg0, reg1, src, addr_reg);
    ...
}
