DataCopy（L0C到L1数据搬运）
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
功能说明
头文件路径为："basic_api/kernel_operator_data_copy_intf.h"。
矩阵计算的结果存放在L0C Buffer，DataCopy接口用于将结果搬运至L1 Buffer中，并且在搬运过程中支持随路格式转换等操作。
下图展示了随路量化、随路ReLU、随路通道合并的有效组合、中间数据类型和数据路径。下图中的F32->F16与F32->BF16为非量化模式，仅为Cast，其余为随路scalar/tensor量化模式。

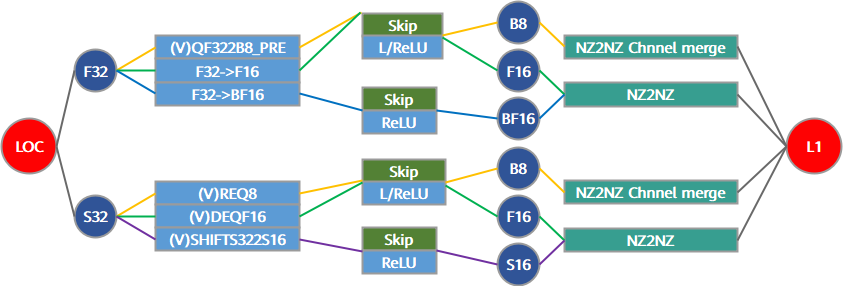

图1 L0C2L1流程图（NPU架构版本2201）

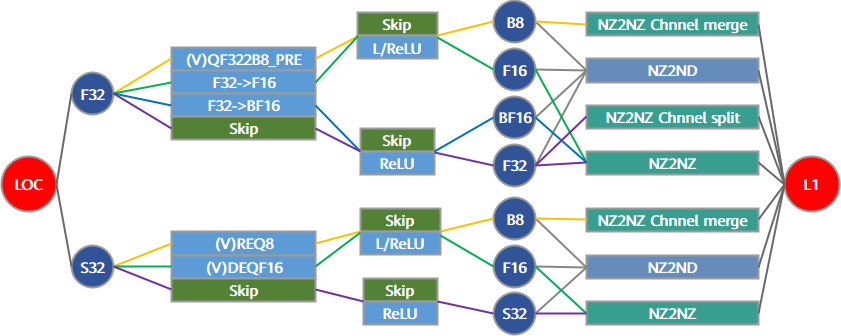

图2 L0C2L1流程图（NPU架构版本3510）
函数原型
DataCopy矩阵搬出接口支持多种随路能力的组合，需要设置不同的寄存器，配合数据搬运指令开启不同的数据搬运能力，对应的接口如下：
数据搬运接口，通路L0C Buffer(CO1)->L1 Buffer(C1)，配合设置寄存器实现量化和ReLU激活。
C++template <typename T, typename U> __aicore__ inline void DataCopy(const LocalTensor<T>& dst, const LocalTensor<U>& src, const DataCopyCO12DstParams& intriParams)SetFixPipeConfig：寄存器设置接口，通过调用该接口设置随路量化，其中tensor的每个元素都代表一个量化参数，使用tensor量化时需要设置。
SetFixpipePreQuantFlag：寄存器设置接口，通过调用该接口设置随路量化参数，此元素代表整个输出矩阵使用的量化参数，使用Scalar量化时需要设置。
SetFixpipeNz2ndFlag：寄存器设置接口，通过调用该接口设置随路NZ2ND格式转换配置，使用随路NZ2ND需要设置。
针对Atlas 200I/500 A2 推理产品，还支持如下两个接口：
SetFixPipeClipRelu：寄存器设置接口，通过调用该接口设置ClipReLU操作的最大值。
SetFixPipeAddr：寄存器设置接口，通过调用该接口设置Elementwise操作时LocalTensor的地址。
参数说明
表1 数据搬运DataCopy模板参数说明
| 参数名 | 描述 |
|---|---|
| T | 目的操作数的数据类型。支持的数据类型请参考数据类型。 |
| U | 源操作数的数据类型。支持的数据类型请参考数据类型。 |
表2 数据搬运DataCopy接口参数说明
| 参数名称 | 输入/输出 | 含义 |
|---|---|---|
| dst | 输出 | 目的操作数，类型为LocalTensor，数据格式为NZ 、ND（仅Ascend 950PR/Ascend 950DT支持） 格式，地址需要满足32字节对齐。 |
| src | 输入 | 源操作数，类型为LocalTensor，支持的物理地址为L0C Buffer（TPosition为CO1），为Mmad接口计算的结果。数据格式为NZ格式，地址需要满足64字节对齐。 |
| intriParams | 输入 | 搬运参数，类型为DataCopyCO12DstParams。 具体定义请参考 ${INSTALL_DIR}/asc/include/basic_api/kernel_struct_data_copy.h，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。 |
表3 DataCopyCO12DstParams结构体参数定义
| 参数名称 | 含义 |
|---|---|
| sid | 此参数用户无需关注，设置为0即可。 |
| nSize | 源NZ矩阵在N方向上的大小。取值范围nSize∈[0, 4095]，nSize必须为16的倍数。 注：nSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| mSize | 源NZ矩阵在M方向上的大小。 •不开启随路NZ2ND功能（NZ2NZ搬运）：取值范围为mSize∈[0, 65535]。 •开启随路NZ2ND功能（仅Ascend 950PR/Ascend 950DT支持）：取值范围为mSize∈[0, 8192]。 注：mSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| dstStride | •不开启NZ2ND功能（NZ2NZ搬运）：目的NZ矩阵中相邻Z排布的起始地址偏移，取值不为0，单位为datablock（32字节）。 •开启随路NZ2ND功能（仅Ascend 950PR/Ascend 950DT支持）：目的ND矩阵每一行中的元素个数，取值不为0 ，单位为element。 |
| srcStride | 源NZ矩阵中相邻Z排布的起始地址偏移，取值范围为srcStride∈[0, 65535]，单位为C0_Size（16*sizeof(T)），T为src的数据类型，其值应填成mSize对16向上取整。 |
| unitFlag | unitFlag是一种Mmad指令和Fixpipe指令细粒度的并行，开启该功能后，硬件每计算完一个分形，计算结果就会被搬出。取值说明如下： • 0（2'b00）：不开启unitFlag。 • 2（2'b10）：开启unitFlag，硬件执行完指令之后，不复位单元标记位。 • 3（2'b11）：开启unitFlag，硬件执行完指令之后，复位单元标记位。 开启该功能时，须将Mmad指令和Fixpipe指令的unitFlag值设置为2或3。 参数设置方案和特性细节可参考：Mmad计算中关键特性说明的UnitFlag章节。 |
| clipReluPre | 该参数仅在Atlas 200I/500 A2 推理产品支持。 用于配置是否开启ClipReLU操作，参数类型为uint8_t，取值如下：0，不开启ClipReLU；1，开启ClipReLU，此时需要调用SetFixPipeClipRelu来设置ClipReLU的最大值。 •该操作在随路量化后进行，quantPre配置后才能使用，当前支持的量化模式有F322F16/DEQF16/VDEQF16/QF322B8_PRE/VQF322B8_PRE/REQ8/VREQ8。 |
| eltWiseOp | 该参数仅在Atlas 200I/500 A2 推理产品支持。 用于配置是否开启Elementwise操作及操作模式。Elementwise操作是指进行随路量化后，可以逐个元素加/减一个LocalTensor，大小为mSize * nSize，具体LocalTensor地址相关参数需要调用SetFixPipeAddr来设置。 eltWiseOp参数类型为uint8_t，取值如下： • 0：不开启Elementwise； • 1：Elementwise Addition； • 2：Elementwise Subtraction。 |
| quantPre | 用于控制量化模式，QuantMode_t类型，具体定义如下： • half/bfloat16_t输出，此参数需配置为QuantMode_t::F322F16/QuantMode_t::F322BF16。 •配置为scalar量化时，需要调用SetFixpipePreQuantFlag接口来设置scalar量化参数。 •配置为tensor量化时，需要调用SetFixPipeConfig来设置tensor量化参数，其中tensor量化参数需要通过DataCopy从L1 Buffer搬运至Fixpipe Buffer。 注：此参数需要用户手动配置，不会自动推导配置对应量化模式。此通路不支持NoQuant模式。 enum QuantMode_t |
| reluPre | 用于配置ReLU操作的模式，类型为uint8_t，取值如下： • 0：不开启ReLU • 1：Normal ReLU |
| channelSplit | 该参数仅在Ascend 950PR/Ascend 950DT上生效，仅在NZ格式float类型输出时生效，类型为bool，配置是否开启通道切分功能。 • false：不开启； • true：开启。 针对如下产品型号，此通路上该参数不生效，设置为false即可。 Atlas A3 训练系列产品/Atlas A3 推理系列产品 Atlas A2 训练系列产品/Atlas A2 推理系列产品 Atlas 200I/500 A2 推理产品 |
| nz2ndEn | 该参数仅在Ascend 950PR/Ascend 950DT上生效，类型为bool，配置是否开启NZ2ND的格式转换。 如果要开启NZ2ND的功能需要同步调用SetFixpipeNz2ndFlag来设置格式转换的相关配置信息。 • false：不开启； • true：开启。 针对如下产品型号，此通路上该参数不生效，设置为false即可。 Atlas A3 训练系列产品/Atlas A3 推理系列产品 Atlas A2 训练系列产品/Atlas A2 推理系列产品 Atlas 200I/500 A2 推理产品 |
数据类型
源矩阵与目的矩阵支持的数据类型组合
针对Ascend 950PR/Ascend 950DT，DataCopy接口支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t、float。 |
| int32_t | int8_t、uint8_t、half、int32_t。 |
针对Atlas A3 训练系列产品/Atlas A3 推理系列产品，DataCopy接口支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t。 |
| int32_t | int8_t、uint8_t、half。 |
针对Atlas A2 训练系列产品/Atlas A2 推理系列产品，DataCopy接口支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t。 |
| int32_t | int8_t、uint8_t、half。 |
针对Atlas 200I/500 A2 推理产品，DataCopy接口支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t。 |
| int32_t | int8_t、uint8_t、half。 |
返回值说明
无
约束说明
- 对于量化输入为float32数据类型的说明如下：
- 标准的IEEE 754 float32格式为：1bit符号位，8bits指数位，23bits尾数位；当前AI处理器支持的float32格式为：1bit符号位，8bits指数位，10bits尾数位。
- 如果用户提供的是标准的IEEE 754 float32输入，API内部会处理成处理器支持的float32格式进行计算，此时如果golden数据生成过程中使用的是标准的IEEE 754 float32数据，则可能引入精度不匹配问题，需要修正golden数据的生成，将量化参数的23bits尾数位的低13bits数据位清零再参与量化计算。
- 源矩阵NZ格式地址要求64字节对齐，目的矩阵NZ格式地址需要满足32字节对齐。
- 当搬出的mSize或nSize中的任意一个值为0时，该指令不会被执行。
- 量化和ReLU参数不能为inf/nan和非规格化数。
- 目标数据不能有重叠。如果对目的地址有重叠写入，硬件不会报告任何警告和错误，也不保证重叠数据的写入顺序。
- unitFlag特性开启需要配合Mmad同时开启。
针对如下产品型号，特殊值/边界值约束说明如下：
Atlas A3 训练系列产品/Atlas A3 推理系列产品
Atlas A2 训练系列产品/Atlas A2 推理系列产品
对于浮点类型inf/nan输入输出，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行设置，控制浮点数量化搬出时的饱和模式：
非饱和模式：CTRL[48]设置成1'b1，inf/nan保持原输出。
饱和模式：CTRL[48]设置成1'b0，inf输出会被饱和为±MAX，nan输出会被饱和为0。
C++// 设置CTRL[48]为0，开启浮点数饱和模式 AscendC::AscendCUtils::SetOverflow(0);
对于整数类型只有饱和模式。
Ascend 950PR/Ascend 950DT特殊值/边界值约束说明：
对于浮点类型inf/nan输入输出，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行设置，控制浮点数量化搬出时的饱和模式；
对于fp8_e4m3fn_t类型，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行更精细的设置；
非饱和模式：CTRL[48]设置成1'b1，inf/nan保持原输出。对于fp8_e4m3fn_t类型，若结果的绝对值为inf或大于fp8_e4m3fn_t的最大规格化值，则输出结果为nan。
饱和模式：CTRL[48]设置成1'b0，Inf输出会被饱和为±MAX， NaN输出会被饱和为0。对于fp8_e4m3fn_t类型，当CTRL[50]设置成1'b0时，NaN被转换为零，当CTRL[50]设置成1'b1时，NaN保持不变，若结果的绝对值为Inf或大于fp8_e4m3fn_t的最大规格化值，则结果为最大规格化值。
C++// 设置CTRL[48]为0，开启浮点数饱和模式 AscendC::AscendCUtils::SetOverflow(0);
对于整数类型只有饱和模式。
调用示例
示例：通路L0C Buffer->L1 Buffer。输入A矩阵和B矩阵的数据类型为half，输出C矩阵为int8_t，不开启NZ2ND的格式转换，开启scalar量化。
```cpp
constexpr uint16_t c0Size = 32;
AscendC::DataCopyCO12DstParams dataCopyParams;
dataCopyParams.dstStride = baseM * c0Size * sizeof(outputType) / AscendC::ONE_BLK_SIZE;
dataCopyParams.mSize = baseM;
dataCopyParams.srcStride = CeilAlign(baseM, CUBE_BLOCK);
dataCopyParams.nSize = baseN;
dataCopyParams.quantPre = QuantMode_t::QF322B8_PRE;
uint64_t deqScalar = static_cast<uint64_t>(*reinterpret_cast<int32_t*>(&quantScalar));
constexpr bool sign = (AscendC::IsSameType<outputType, int8_t>::value) ? true : false;
deqScalar = (deqScalar & ~(static_cast<uint64_t>(1) << 46)) | (static_cast<uint64_t>(sign) << 46);
AscendC::SetFixpipePreQuantFlag(deqScalar);
AscendC::DataCopy(c1Local, c, dataCopyParams);
```
