Mmad

说明

本接口为试验接口，在后续版本中可能会调整或改进，不保证后续兼容性。请开发者在使用过程中关注后续版本更新。

产品支持情况

• Ascend 950PR/Ascend 950DT：支持

• Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持

• Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持

• Atlas 200I/500 A2 推理产品：不支持

• Atlas 推理系列产品AI Core：不支持

• Atlas 推理系列产品Vector Core：不支持

• Atlas 训练系列产品：不支持

功能说明

头文件路径为：tensor_api/tensor.h。

Mmad接口用于完成L0A Buffer上左矩阵A和L0B Buffer上右矩阵B的矩阵乘加，结果写入L0C Buffer上结果矩阵C。默认模式为普通矩阵计算。流水类型：PIPE_M。数学表达式为：

Text

C = A * B

带bias输入时，bias作为结果矩阵C初始值参与计算，等价于：

Text

C = A * B + Bias

Mmad的矩阵乘加关系可参考下图：

图1 Mmad矩阵乘加公式

Mmad使用显式传入的MmadAtom配置矩阵计算功能。左矩阵A、右矩阵B、结果矩阵C的图示说明如下：

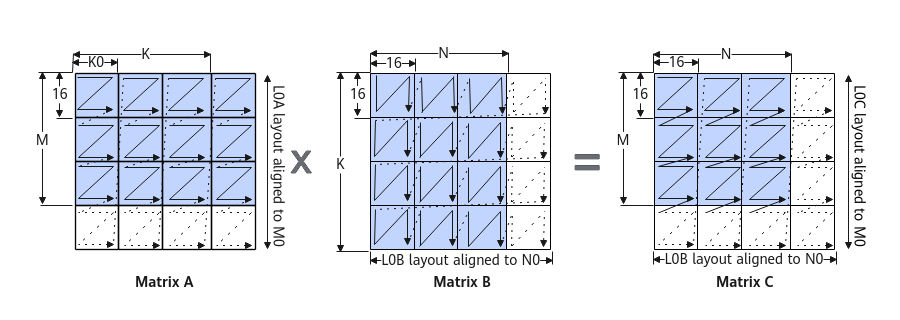

图2 Mmad矩阵布局

矩阵计算说明

矩阵	物理位置	维度	数据格式	数据类型
左矩阵A	L0A Buffer	m × k	NZ	参见数据类型
右矩阵B	L0B Buffer	k × n	ZN	参见数据类型
结果矩阵C	L0C Buffer	m × n	NZ	参见数据类型

函数原型

• 执行不传bias的矩阵计算。

  C++

  template <typename AtomType, typename DstTensor, typename FmTensor, typename FilterTensor>
  __aicore__ inline void Mmad(
      const MmadAtom<AtomType>& atomMmad, const DstTensor& dst, const FmTensor& fm, const FilterTensor& filter)


• 执行传入bias的矩阵计算。

  C++

  template <typename AtomType, typename DstTensor, typename FmTensor, typename FilterTensor, typename BiasTensor,
      Std::enable_if_t<IsAttrTensorV<BiasTensor>, int> Enable>
  __aicore__ inline void Mmad(
      const MmadAtom<AtomType>& atomMmad, const DstTensor& dst, const FmTensor& fm, const FilterTensor& filter,
      const BiasTensor& bias)


• 构造默认矩阵计算原子对象。

  C++

  template <typename MmadOperationType>
  __aicore__ inline constexpr auto MakeMmad(const MmadOperationType& mmadOperation)


• 构造指定Trait的矩阵计算原子对象。

  C++

  template <typename MmadOperationType, typename MmadTraitType>
  __aicore__ inline constexpr auto MakeMmad(
      const MmadOperationType& mmadOperation, const MmadTraitType& mmadTrait)


参数说明

表1 Mmad接口参数说明

参数名	输入/输出	描述
atomMmad	输入	矩阵计算原子对象。通过MakeMmad(MmadOperation{})或MakeMmad(MmadOperation{}, MmadTraitDefault{})可以构造默认原子对象。
dst	输出	结果矩阵C，存储位置为Location::L0C，数据格式为NZ。
fm	输入	左矩阵A，存储位置为Location::L0A，数据格式为NZ。
filter	输入	右矩阵B，存储位置为Location::L0B，数据格式为ZN。
bias	输入	bias张量，存储位置为Location::BIAS，数据格式为ND。

表2 MakeMmad接口参数说明

参数名	输入/输出	描述
mmadOperation	输入	矩阵计算操作对象，通过MmadOperation{}构造。
mmadTrait	输入	矩阵计算Trait对象，用于指定矩阵计算静态特性。默认使用MmadTraitDefault{}。

表3 MmadParams参数说明

参数名	类型	默认值	描述
m	uint16_t	0	左矩阵A的高度，结果矩阵C的高度。
n	uint16_t	0	右矩阵B的宽度，结果矩阵C的宽度。
k	uint16_t	0	左矩阵A的宽度，右矩阵B的高度。
unitFlag	uint8_t	0	控制Mmad和后续矩阵数据搬出的细粒度并行。0表示不使能，2表示使能且执行后不复位单元标记位，3表示使能且执行后复位单元标记位。
cmatrixInitVal	bool	false	不传bias时，控制是否初始化结果矩阵C。true表示C矩阵默认初始化为0，false表示C矩阵不进行默认操作，通过设置cmatrixSource参数进行初始化。

表4 MmadTrait参数说明

参数名	类型	默认值	描述
fmOffset	int32_t	0	左矩阵offset，当前Tensor API实现中作为兼容参数保留。
kDirectionAlign	bool	false	K方向对齐控制，当前Tensor API实现中作为兼容参数保留。
cmatrixSource	bool	false	配置C矩阵初始值是否来源于BT Buffer，带bias调用时该配置无效。false表示C矩阵不进行初始化操作，true表示使用BT Buffer的数据对C矩阵进行初始化操作。
disableGemv	bool	true	M=1场景下是否关闭GEMV模式。false表示开启GEMV，true表示关闭GEMV。
mmadType	MmadType	MmadType::NORMAL	矩阵计算类型。默认使用MmadType::NORMAL。使用MmadType::MX表示MX场景Mmad计算。

数据类型

支持如下左矩阵A、右矩阵B、结果矩阵C的数据类型组合：

左矩阵A	右矩阵B	结果矩阵C
int8_t	int8_t	int32_t
half	half	float
float	float	float
bfloat16_t	bfloat16_t	float
fp8_e4m3fn_t	fp8_e4m3fn_t	float
fp8_e4m3fn_t	fp8_e5m2_t	float
fp8_e5m2_t	fp8_e4m3fn_t	float
fp8_e5m2_t	fp8_e5m2_t	float
hifloat8_t	hifloat8_t	float

传入bias的场景中，int8_t * int8_t -> int32_t的组合要求bias数据类型为int32_t，其余组合要求bias数据类型为float。

返回值说明

Mmad无返回值。MakeMmad返回MmadAtom对象。

约束说明

• dst必须位于L0C Buffer，fm必须位于L0A Buffer，filter必须位于L0B Buffer。
• 结果矩阵C起始地址需要满足64Byte地址对齐要求。
• 左矩阵A和右矩阵B起始地址需要满足512Byte地址对齐要求。
• 上述地址对齐要求属于硬件访问约束，编译器和运行时不对所有场景单独检查，用户需要保证入参满足约束。
• m、n、k需要与实际参与Mmad计算的数据尺寸一致。
• 开启unitFlag功能时，需要结果矩阵C搬出接口的FixpipeParams::unitFlag与Mmad计算的MmadParams::unitFlag参数配合设置。
• 连续两次Mmad沿K方向累加时，需要关注结果矩阵C的写读依赖。同步优化的阈值关系可参考结果矩阵C初始化中的图示。
• 当M、K、N不是16的倍数时，硬件仍以16×16分形块组织数据，尾块中的无效数据会占用分形块空间但不参与有效计算。有效数据与无效数据排布方式如下图所示：

图3 尾块有效数据排布

关键特性说明

结果矩阵C初始化

不传bias时，cmatrixInitVal控制是否初始化结果矩阵C。通常第一次K方向累加时设置为true，后续K分块累加设置为false。如果多K分块累加场景中首次Mmad如果设为false，将导致C矩阵包含L0C Buffer残留数据，计算结果错误。

连续两次Mmad沿K方向累加时，通常需要关注中间结果的写读依赖。同步优化的阈值关系可参考下图：

图4 PipeBarrier阈值关系

UnitFlag

unitFlag用于控制Mmad与后续Fixpipe的细粒度并行。启用时，MmadParams::unitFlag和结果搬出的FixpipeParams::unitFlag需要配合设置，常见取值为2和3。

GEMV模式

当M=1时，可通过MmadTrait::disableGemv控制是否开启GEMV模式。默认值为true，表示关闭GEMV。

MX Mmad模式

MX Mmad模式没有单独的函数接口，而是通过MmadTrait::mmadType设置。执行MX Mmad时，需要将MmadTrait::mmadType设置为MmadType::MX，并通过MakeMmad(MmadOperation{}, MmadTraitMX{})构造矩阵计算原子对象。

C++

struct MmadTraitMX {
    using TraitType = MmadTrait;
    static constexpr const TraitType value = MmadTrait(0, false, false, true, MmadType::MX);
};

MX Mmad支持如下左矩阵A、右矩阵B、结果矩阵C的数据类型组合：

左矩阵A	右矩阵B	结果矩阵C
fp4x2_e2m1_t	fp4x2_e2m1_t	float
fp4x2_e2m1_t	fp4x2_e1m2_t	float
fp4x2_e1m2_t	fp4x2_e2m1_t	float
fp4x2_e1m2_t	fp4x2_e1m2_t	float
fp8_e4m3fn_t	fp8_e4m3fn_t	float
fp8_e4m3fn_t	fp8_e5m2_t	float
fp8_e5m2_t	fp8_e4m3fn_t	float
fp8_e5m2_t	fp8_e5m2_t	float

MX Mmad通常需要在调用Mmad前完成左矩阵缩放数据ScaleA和右矩阵缩放数据ScaleB的搬运。ScaleA搬运可参考L1到L0ScaleA数据搬运，ScaleB搬运可参考L1到L0ScaleB数据搬运。矩阵缩放数据不作为Mmad函数参数传入，而是通过Copy接口提前搬运到L0ScaleA Buffer和L0ScaleB Buffer。

相关接口

• UnitFlag
• GEMV
• HF32
• L1到L0ScaleA数据搬运
• L1到L0ScaleB数据搬运
• L0C到GM数据搬运
• L0C到UB数据搬运

调用示例

• Mmad调用示例

  C++

  #include "tensor_api/tensor.h"

  __aicore__ inline void NormalMmadExample()
  {
      using namespace AscendC::Te;

      constexpr uint16_t m = 16;
      constexpr uint16_t n = 16;
      constexpr uint16_t k = 16;

      __ca__ half l0aBuf[m * k];
      __cb__ half l0bBuf[k * n];
      __cc__ float l0cBuf[m * n];

      auto l0A = MakeTensor(MakeMemPtr(l0aBuf), MakeFrameLayout<NZLayoutPtn, half>(m, k));
      auto l0B = MakeTensor(MakeMemPtr(l0bBuf), MakeFrameLayout<ZNLayoutPtn, half>(k, n));
      auto l0C = MakeTensor(MakeMemPtr(l0cBuf), MakeFrameLayout<NZLayoutPtn, 16>(m, n));

      MmadParams params(m, n, k, 0, true);
      auto atom = MakeMmad(MmadOperation{}, MmadTraitDefault{}).with(params);
      Mmad(atom, l0C, l0A, l0B);
  }


• MX场景Mmad调用示例

  C++

  #include "tensor_api/tensor.h"

  struct MmadTraitMX {
      using TraitType = AscendC::Te::MmadTrait;
      static constexpr const TraitType value = AscendC::Te::MmadTrait(0, false, false, true, AscendC::Te::MmadType::MX);
  };

  __aicore__ inline void MxMmadExample()
  {
      using namespace AscendC::Te;

      constexpr uint16_t m = 16;
      constexpr uint16_t n = 16;
      constexpr uint16_t k = 16;

      __ca__ fp8_e5m2_t l0aBuf[m * k];
      __cb__ fp8_e5m2_t l0bBuf[k * n];
      __cc__ float l0cBuf[m * n];

      auto l0A = MakeTensor(MakeMemPtr(l0aBuf), MakeFrameLayout<NZLayoutPtn, fp8_e5m2_t>(m, k));
      auto l0B = MakeTensor(MakeMemPtr(l0bBuf), MakeFrameLayout<ZNLayoutPtn, fp8_e5m2_t>(k, n));
      auto l0C = MakeTensor(MakeMemPtr(l0cBuf), MakeFrameLayout<NZLayoutPtn, 16>(m, n));

      MmadParams params(m, n, k, 0, true);
      auto atom = MakeMmad(MmadOperation{}, MmadTraitMX{}).with(params);
      Mmad(atom, l0C, l0A, l0B);
  }
