DataCopy（GMToUB多维数据搬运NDDMA）

产品支持情况

Ascend 950PR/Ascend 950DT：支持

Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持

Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持

Atlas 200I/500 A2 推理产品：不支持

Atlas 推理系列产品AI Core：不支持

Atlas 推理系列产品Vector Core：不支持

Atlas 训练系列产品：不支持

功能说明

头文件路径为："basic_api/kernel_operator_data_copy_intf.h"。

多维数据搬运接口，相比于基础数据搬运接口，可更加自由配置搬入的维度信息以及对应的Stride。

具体支持的数据通路为（以逻辑位置TPosition表示）：

Global Memory -> Unified Buffer
- GM -> VECIN

函数原型

Global Memory -> Unified Buffer，支持多维度搬运

C++

template <typename T, uint8_t dim, const NdDmaConfig& config = kDefaultNdDmaConfig>
__aicore__ inline void DataCopy(const LocalTensor<T>& dst, const GlobalTensor<T>& src, const NdDmaParams<T, dim>& params)

NDDMA Cache刷新，在使用DataCopy接口进行数据搬运前，需要使用NdDmaDci接口刷新NDDMA Cache缓存保证为最新状态。
C++
```
__aicore__ inline void NdDmaDci()
```

参数说明

表1 模板参数说明

参数名	描述
T	源操作数或者目的操作数的数据类型。
dim	搬运的数据维度，数据类型为uint8_t，支持的维度为[1, 5]。
config	搬运配置选项，NdDmaConfig类型，定义如下，具体参数说明请参考表3。 struct NdDmaConfig { static constexpr uint16_t unsetPad = 0xffff; bool isNearestValueMode = false; uint16_t loopLpSize = unsetPad; // Left padding size of all dimensions, must be less than 256. uint16_t loopRpSize = unsetPad; // Right padding size of all dimensions, must be less than 256. bool ascOptimize = false; // used for Ascend C optimization on special scenario. };

参数名

描述

源操作数或者目的操作数的数据类型。

dim

搬运的数据维度，数据类型为uint8_t，支持的维度为[1, 5]。

config

搬运配置选项，NdDmaConfig类型，定义如下，具体参数说明请参考表3。

struct NdDmaConfig {
    static constexpr uint16_t unsetPad = 0xffff;
    bool isNearestValueMode = false;
    uint16_t loopLpSize = unsetPad; // Left padding size of all dimensions, must be less than 256.
    uint16_t loopRpSize = unsetPad; // Right padding size of all dimensions, must be less than 256.
    bool ascOptimize = false;       // used for Ascend C optimization on special scenario.
};

表2 参数说明

参数名	输入/输出	描述
dst	输出	目的操作数，类型为LocalTensor。
src	输入	源操作数，类型为GlobalTensor。
params	输入	搬运参数NdDmaParams类型，定义如下，具体参数说明请参考表4。 template <typename T, uint8_t dim> struct NdDmaParams { NdDmaLoopInfo<dim> loopInfo; T constantValue; // 若有左右Padding，且不使能NearestValueMode时，该值将作为Padding值填充。 }; NdDmaLoopInfo类型，定义如下，具体参数说明请参考表5。 template <uint8_t dim> struct NdDmaLoopInfo { uint64_t loopSrcStride[dim] = {0}; // src stride info per loop. uint32_t loopDstStride[dim] = {0}; // dst stride info per loop. uint32_t loopSize[dim] = {0}; // Loop size per loop. uint8_t loopLpSize[dim] = {0}; // Left padding size per loop. uint8_t loopRpSize[dim] = {0}; // Right padding size per loop. }; // 注意：dim的有效范围为[1,5]。

参数名

输入/输出

描述

dst

输出

目的操作数，类型为LocalTensor。

src

输入

源操作数，类型为GlobalTensor。

params

输入

搬运参数NdDmaParams类型，定义如下，具体参数说明请参考表4。

template <typename T, uint8_t dim>
struct NdDmaParams  {
    NdDmaLoopInfo<dim> loopInfo;
    T constantValue;  // 若有左右Padding，且不使能NearestValueMode时，该值将作为Padding值填充。
};

NdDmaLoopInfo类型，定义如下，具体参数说明请参考表5。

template <uint8_t dim>
struct NdDmaLoopInfo  {
    uint64_t loopSrcStride[dim] = {0}; // src stride info per loop.
    uint32_t loopDstStride[dim] = {0}; // dst stride info per loop.
    uint32_t loopSize[dim] = {0}; // Loop size per loop.
    uint8_t loopLpSize[dim] = {0}; // Left padding size per loop.
    uint8_t loopRpSize[dim] = {0}; // Right padding size per loop.
};
// 注意：dim的有效范围为[1,5]。

表3 NdDmaConfig结构体参数定义

参数名	描述
unsetPad	表示未在NdDmaConfig中统一设置PaddingSize，固定为0xFFFF，为uint16_t数据类型的常量。当loopLpSize或loopRpSize取该值时，对应的PaddingSize由NdDmaLoopInfo中的同名参数按维度设置。
isNearestValueMode	表示Padding值填取方式，类型为bool。 true：使能最近值填充方式，即左右Padding值会选取当前维度最左或最右的值进行填充，可参考图1。 false：使能常数填充方式，即所有Padding值填充为固定值NdDmaParams::constantValue。当数据类型为b64时，参数isNearestValueMode的值应为false。
loopLpSize	所有维度统一使用的左Padding大小，单位为元素个数。取值范围为[0, 255]或unsetPad，默认值为unsetPad。设置为[0, 255]时，所有维度均使用该值，NdDmaLoopInfo::loopLpSize不生效；设置为unsetPad时，按维度使用NdDmaLoopInfo::loopLpSize。
loopRpSize	所有维度统一使用的右Padding大小，单位为元素个数。取值范围为[0, 255]或unsetPad，默认值为unsetPad。设置为[0, 255]时，所有维度均使用该值，NdDmaLoopInfo::loopRpSize不生效；设置为unsetPad时，按维度使用NdDmaLoopInfo::loopRpSize。
ascOptimize	预留参数，暂不支持。

表4 NdDmaParams结构体参数定义

参数名	描述
loopInfo	每维进行搬运的信息，类型为NdDmaLoopInfo<dim>。 NdDmaLoopInfo结构中数组类型参数的元素个数由模板参数dim决定。dim的取值范围为[1, 5]，数组的有效索引范围为[0, dim - 1]。具体参数介绍可参考表5。
constantValue	数据类型为T的数值，当存在维度左右Padding，且不使能NearestValueMode时，该值将作为Padding值填充。当数据类型为b64时，参数constantValue的值应为0。

表5 NdDmaLoopInfo结构体参数定义

参数名	描述
loopSrcStride	表示每个维度内，该源操作数元素与下一个元素间的间隔。单位为元素个数。数据类型为uint64_t，loopSrcStride需在[0, 2⁴⁰)。
loopDstStride	表示每个维度内，该目的操作数元素与下一个元素间的间隔。单位为元素个数。数据类型为uint32_t，loopDstStride需在[0, 2²⁰)。
loopSize	表示每个维度内，处理的元素个数（不包含Padding元素）。单位为元素个数。数据类型为uint32_t，loopSize需在[1, 2²⁰)。
loopLpSize	表示每个维度内，左侧需要补齐的元素个数。单位为元素个数。数据类型为uint8_t，loopLpSize不要超出该数据类型的取值范围：[0, 255]。
loopRpSize	表示每个维度内，右侧需要补齐的元素个数。单位为元素个数。数据类型为uint8_t，loopRpSize不要超出该数据类型的取值范围：[0, 255]。

以下以2维的例子介绍几个典型使用场景。

图1 2D Padding场景

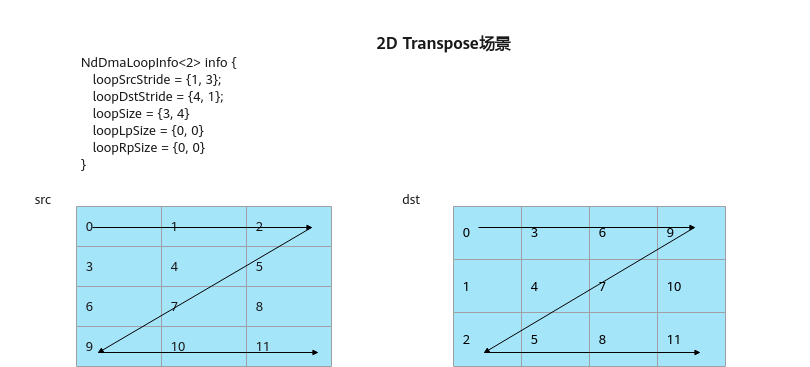

图2 2D Transpose场景

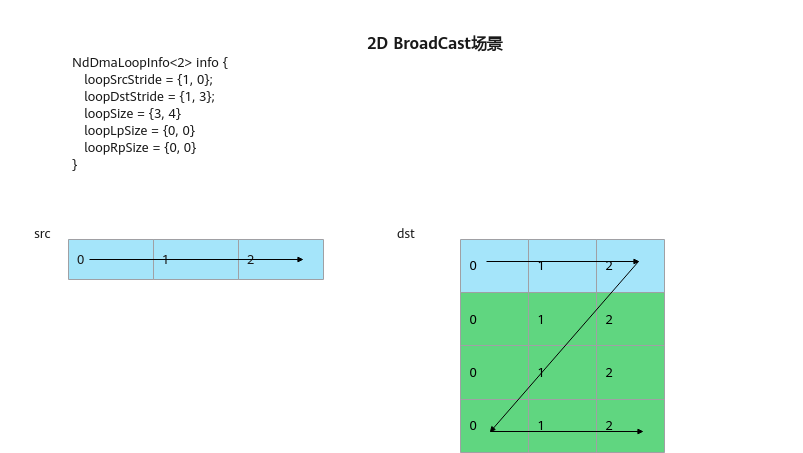

图3 2D BroadCast场景

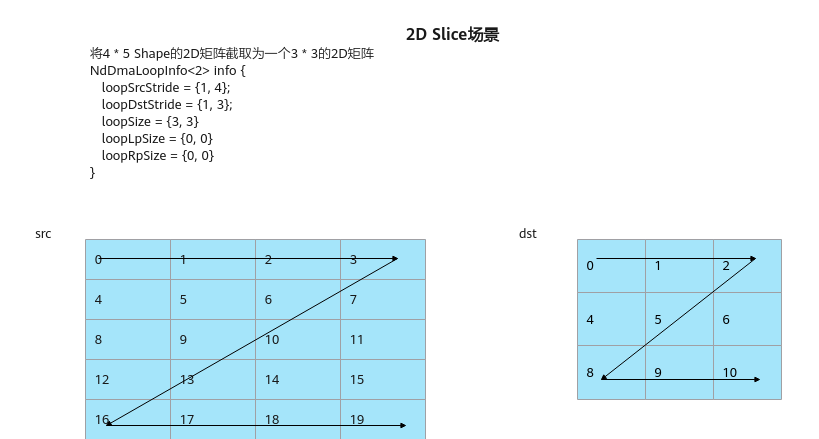

图4 2D Slice场景

数据类型

源操作数和目的操作数支持的数据类型保持一致。

Ascend 950PR/Ascend 950DT支持的数据类型为：bool、int8_t、uint8_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float、complex32、int64_t、uint64_t、double、complex64。

返回值说明

无

约束说明

一条指令所能获取的所有数据的地址范围宽度不能超过40位（1TB），即：
源操作数的每一次循环的大小为：(loopLpSize + loopSize + loopRpSize -1 ) * loopSrcSize，目的操作数的每一次循环的大小为：(loopLpSize + loopSize + loopRpSize -1 ) * loopDstSize，所有的循环的大小加起来不超过2的40次方位。

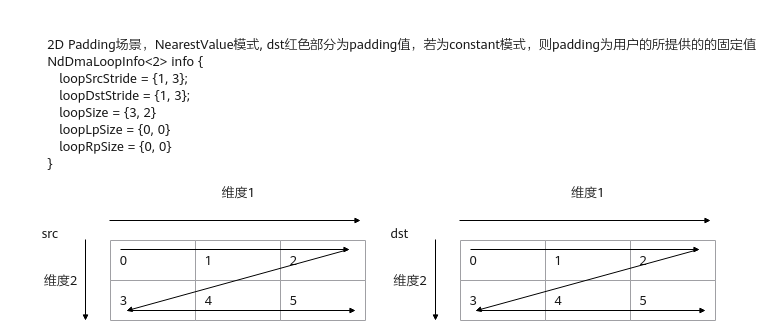

当每层循环的dstStride为升序序列，则不同循环间的地址空间不能交织或者重叠。以一个2D Padding场景为例，loopSrcStride、loopDstStride第二个维度的stride值最小是3，数据3不能落在维度1的循环中。
该接口通过NDDMA进行数据搬运，对应的NDDMA Cache大小为32KB，在使用DataCopy接口进行数据搬运前，需要使用NdDmaDci接口刷新缓存，否则多核场景下读写同一块Global Memory地址可能会导致部分核读取数据错误。

调用示例

场景1：2D Padding场景，常数填充方式

C++

// xGmShape：[16, 32]，搬运8列2行数据，左Padding 15，上Padding 13，右Padding 17，下Padding 3，xLocalShape：[32, 64]。
AscendC::NdDmaLoopInfo<2> loopInfo{{1, 32}, {1, 64}, {32, 16}, {15, 13}, {17, 3}};
AscendC::NdDmaParams<T, 2> params{loopInfo, 0};  // padding的值为0
AscendC::NdDmaDci();  // 刷新cache
static constexpr AscendC::NdDmaConfig dmaConfig;  // 使用默认参数，也可以不传。
AscendC::DataCopy<T, 2, dmaConfig>(xLocal, xGm, params);

场景2：2D Padding场景，最近值填充方式

C++

// xGmShape：[28, 15]，搬运3列4行数据，左Padding 11，上Padding 3，右Padding 6，下Padding 1，xLocalShape：[32, 32]。
AscendC::NdDmaLoopInfo<2> loopInfo{{1, 15}, {1, 32}, {15, 28}, {11, 3}, {6, 1}};
AscendC::NdDmaParams<T, 2> params{loopInfo, 0};
AscendC::NdDmaDci();  // 刷新cache
// isNearestValueMode = true左右Padding值会选取当前维度最左或最右的值进行填充。
static constexpr AscendC::NdDmaConfig dmaConfig = {true};
AscendC::DataCopy<T, 2, dmaConfig>(xLocal, xGm, params);

场景3：2D Transpose场景

C++

// xGmShape：[16, 64]，搬运8列4行数据，xLocalShape：[64, 16]。
AscendC::NdDmaLoopInfo<2> loopInfo{{1, 64}, {16, 1}, {64, 16}, {0, 0}, {0, 0}};
AscendC::NdDmaParams<T, 2> params{loopInfo, 0};
AscendC::NdDmaDci();  // 刷新cache
static constexpr AscendC::NdDmaConfig dmaConfig;  // 使用默认参数，也可以不传。
AscendC::DataCopy<T, 2, dmaConfig>(xLocal, xGm, params);

场景4：2D BroadCast场景

C++

// xGmShape：[1, 16]，搬运16列1行数据并进行广播，xLocalShape：[3, 16]。
AscendC::NdDmaLoopInfo<2> loopInfo{{1, 0}, {1, 16}, {16, 3}, {0, 0}, {0, 0}};
AscendC::NdDmaParams<T, 2> params{loopInfo, 0};
AscendC::NdDmaDci();  // 刷新cache
static constexpr AscendC::NdDmaConfig dmaConfig;  // 使用默认参数，也可以不传。
AscendC::DataCopy<T, 2, dmaConfig>(xLocal, xGm, params);

场景5：2D Slice场景

C++

// xGmShape：[32, 64]，将16*10的矩阵截取为一个5*7的矩阵，xLocalShape：[16, 16]。
AscendC::NdDmaLoopInfo<2> loopInfo{{1, 64}, {1, 16}, {16, 16}, {0, 0}, {0, 0}};
AscendC::NdDmaParams<T, 2> params{loopInfo, 0};
AscendC::NdDmaDci();  // 刷新cache
static constexpr AscendC::NdDmaConfig dmaConfig;  // 使用默认参数，也可以不传。
AscendC::DataCopy<T, 2, dmaConfig>(xLocal, xGm, params);

完整样例请参考：多维数据搬运样例。
