DataCopy（GMToUB随路转换ND2NZ搬运）

产品支持情况

• Ascend 950PR/Ascend 950DT：支持

• Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持

• Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持

• Atlas 200I/500 A2 推理产品：不支持

• Atlas 推理系列产品AI Core：支持

• Atlas 推理系列产品Vector Core：不支持

• Atlas 训练系列产品：不支持

• Kirin X90：不支持

• Kirin 9030：不支持

功能说明

头文件路径为："basic_api/kernel_operator_data_copy_intf.h"。

该接口为软仿接口，从易用性角度出发进行设计，支持在从Global Memory到Unified Buffer的数据搬运过程中进行ND到NZ格式的转换。

具体支持的数据通路为（以逻辑位置TPosition表示）：

• Global Memory -> Unified Buffer
  • GM -> VECIN

函数原型

• 不支持enableSmallC0模式

  C++

  template <typename T>
  __aicore__ inline void DataCopy(const LocalTensor<T>& dst, const GlobalTensor<T>& src, const Nd2NzParams& intriParams)


• 支持enableSmallC0模式（仅Ascend 950PR/Ascend 950DT支持）

  C++

  // 该函数原型仅支持Ascend 950PR/Ascend 950DT
  template <typename T, bool enableSmallC0 = false>
  __aicore__ inline void DataCopy(const LocalTensor<T>& dst, const GlobalTensor<T>& src, const Nd2NzParams& intriParams)


参数说明

表1 模板参数说明

参数名	描述
T	源操作数或者目的操作数的数据类型。支持的数据类型请参考数据类型。
enableSmallC0	SmallC0模式开关：当dValue小于等于4的时候，C0_SIZE会补齐到4 * sizeof(T)字节。 默认不开启。

表2 参数说明

参数名	输入/输出	描述
dst	输出	目的操作数，类型为LocalTensor。
src	输入	源操作数，类型为GlobalTensor。
intriParams	输入	搬运参数，类型为Nd2NzParam，具体参数请参考表3。 具体定义请参考${INSTALL_DIR}/asc/include/basic_api/kernel_struct_data_copy.h，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。

表3 Nd2NzParams结构体参数定义

参数名	描述
ndNum	传输ND矩阵的数目，取值范围：ndNum∈[0, 4095]。
nValue	ND矩阵的行数，取值范围：nValue∈[0, 16384]。
dValue	ND矩阵的列数，取值范围：dValue∈[0, 65535]。
srcNdMatrixStride	源操作数相邻ND矩阵起始地址间的偏移，取值范围：srcNdMatrixStride∈[0, 65535]，单位为元素。
srcDValue	源操作数同一ND矩阵的相邻行起始地址间的偏移，取值范围：srcDValue∈[1, 65535]，单位为元素。
dstNzC0Stride	ND转换到NZ格式后，源操作数中的一行会转换为目的操作数的多行。dstNzC0Stride表示，目的NZ矩阵中，来自源操作数同一行的多行数据相邻行起始地址间的偏移，取值范围：dstNzC0Stride∈[1, 16384]，单位：C0_SIZE（32B）。
dstNzNStride	目的NZ矩阵中，Z型矩阵相邻行起始地址之间的偏移。取值范围：dstNzNStride∈[1, 16384]，单位：C0_SIZE（32B）。
dstNzMatrixStride	目的NZ矩阵中，相邻NZ矩阵起始地址间的偏移，取值范围：dstNzMatrixStride∈[1, 65535]，单位为元素。

ND2NZ转换示意图如下，样例中参数设置值和解释说明如下：

• ndNum = 2，表示传输ND矩阵的数目为2 (ND矩阵1为A1~A2 + B1~B2，ND矩阵2为C1~C2 + D1~D2)。
• nValue = 2，ND矩阵的行数，也就是矩阵的高度为2。
• dValue = 24，ND矩阵的列数，也就是矩阵的宽度为24个元素。当dValue不满足32字节对齐时，在目的操作数中不足的部分会被补齐为0，例如图示中A2所在DataBlock的空白部分会被补齐为0。
• srcNdMatrixStride = 144，表达相邻ND矩阵起始地址间的偏移，即为A1~C1的距离，即为9个DataBlock，9 * 16 = 144个元素。
• srcDValue = 48，表示一行的所含元素个数，即为A1到B1的距离，即为3个DataBlock，3 * 16 = 48个元素。
• dstNzC0Stride = 11。ND转换到NZ格式后，源操作数中的一行会转换为目的操作数的多行，例如src中A1和A2为1行，dst中A1和A2被分为2行。多行数据起始地址之间的偏移就是A1和A2在dst中的偏移，偏移为11个DataBlock。
• dstNzNStride = 2，表示src中一个ND矩阵的第x行和第x+1行转换为NZ格式后在dst中的偏移，即A1和B1在dst之间的偏移为2个DataBlock。
• dstNzMatrixStride = 96，表达dst中第x个ND矩阵的起点和第x+1个ND矩阵的起点的偏移，即A1和C1之间的距离，即为6个DataBlock，6 * 16 = 96个元素。

图1 ND2NZ转换示意图（half数据类型）

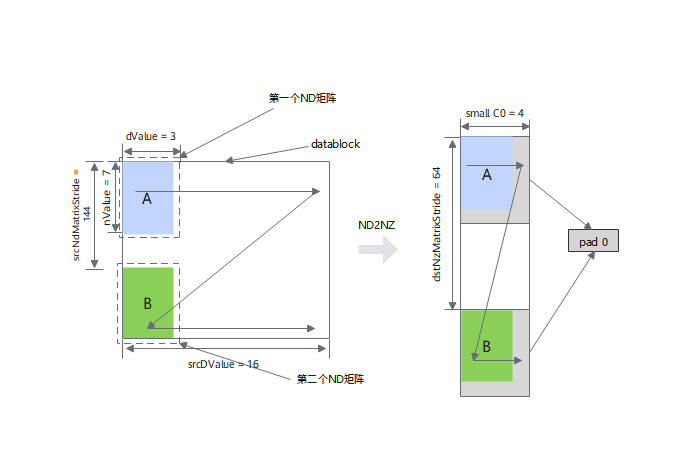

enableSmallC0开启模式下的ND2NZ转换示意图如下：

图2 enableSmallC0开启模式下的ND2NZ转换示意图（half数据类型）

数据类型

• Ascend 950PR/Ascend 950DT，支持的数据类型为：bool、int8_t、uint8_t、hifloat8_t、fp8_e8m0_t、fp8_e5m2_t、fp8_e4m3fn_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float、complex32。

• Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持的数据类型为：int8_t、uint8_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。

• Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持的数据类型为：int8_t、uint8_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。

• Atlas 推理系列产品AI Core，支持的数据类型为：int8_t、uint8_t、int16_t、uint16_t、half、int32_t、uint32_t、float。

返回值说明

无

约束说明

• 该接口为软仿接口，从易用性角度出发进行设计。

• Nd2NzParams结构体参数的值需在取值范围内：

  表4 Nd2NzParams结构体参数取值范围

  参数名	取值范围
  ndNum	[0, 4095]
  nValue	[0, 16384]
  dValue	[0, 65535]
  srcNdMatrixStride	[0, 65535]
  srcDValue	[1, 65535]
  dstNzC0Stride	[1, 16384]
  dstNzNStride	[1, 16384]
  dstNzMatrixStride	[1, 65535]

• 针对Atlas 推理系列产品AI Core，需要预留8KB的Unified Buffer空间，作为接口的临时数据存放区。

调用示例

intriParams参数解析请参考图1。

C++

// dstLocal为half类型的Unified Buffer上的LocalTensor，srcGlobal为half类型的GlobalTensor。
AscendC::Nd2NzParams intriParams{1, 32, 32, 0, 32, 32, 1, 0};
// Global Memory -> Local Memory
AscendC::DataCopy(dstLocal, srcGlobal, intriParams);

结果示例：

Text

输入数据(srcGlobal): [1 2 3 ... 1024]
输出数据(dstLocal):[1 2 ... 15 16 33 34 ... 47 48 65 66 ... 79 80 97 98 ... 111 112 ... 1009 1010... 1023 1024]
