掩码

概述

Mask（掩码）是Ascend C中用于控制数据元素是否参与计算的标识位序列。每一位掩码对应数据中的一个元素的位置，通过有效位和无效位标记，实现对数据操作的精细化开关控制。

掩码由固定位宽的数值表示：

有效位（通常为1）：对应元素正常参与计算。
无效位（通常为0）：对应元素被屏蔽，不执行操作。

在连续计算接口（即Tensor前n个数计算接口）中，Mask为输入参数n，表示前n个连续元素参与计算。

在高维切分接口中，Mask用于控制每次迭代内参与计算的元素。可通过连续模式和逐bit模式两种方式设置：

连续模式：表示每个迭代内前面连续的多少个元素参与计算。
逐bit模式：表示按位控制哪些元素参与计算。

基于Tensor前n个数计算及高维切分接口的Mask应用机制如图1掩码机制说明所示。

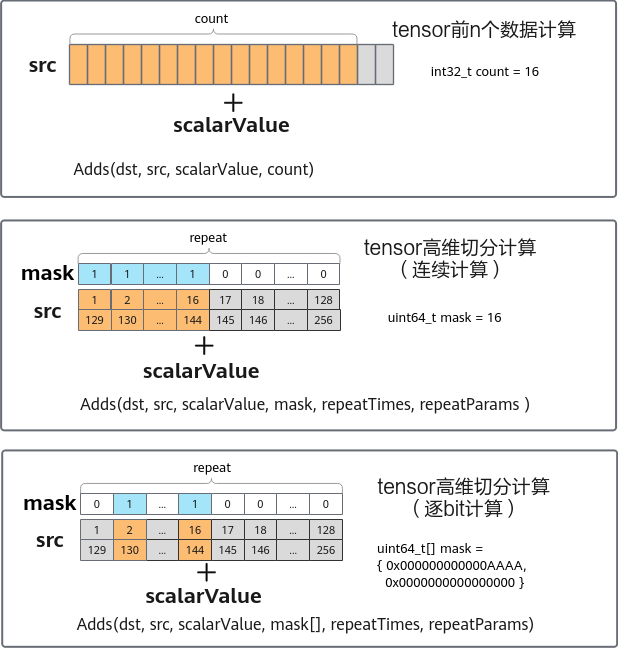

图1 掩码机制说明

说明

该掩码处理能力在Atlas A2 训练系列产品/Atlas A2 推理系列产品和Atlas A3 训练系列产品/Atlas A3 推理系列产品上为硬件原生支持能力；在Ascend 950PR/Ascend 950DT上为保证兼容性进行了软仿实现，其硬件底层提供的能力与Atlas A2 训练系列产品/Atlas A2 推理系列产品和Atlas A3 训练系列产品/Atlas A3 推理系列产品存在一定差异。

掩码配置方式

掩码的设置方式由具体接口的调用方式和模板参数isSetMask共同决定，支持接口内设置Mask和接口外设置Mask两种模式。

表1 Mask配置方式

配置方式	说明
接口内设置Mask（默认）	•通过矢量计算API的入参直接传递mask值。 •矢量计算API的模板参数isSetMask（仅部分API支持）用于控制接口传参还是外部API配置，默认值为true，表示接口传参。Mask对应于高维切分计算API中的mask/mask[]参数或者tensor前n个数据计算API中的calCount参数。
接口外设置Mask	•通过SetVectorMask接口设置Mask值，矢量计算API的模板参数isSetMask设置为false，接口入参中的mask参数（对应于高维切分计算API中的mask/mask[]参数或者tensor前n个数据计算API中的calCount参数）不生效。 •适用于mask参数相同、多次重复使用的场景，无需在矢量计算API内部反复设置，会有一定的性能优势。

Mask支持以下工作模式：

表2 Mask工作模式

工作模式	说明
Normal模式	默认模式，支持单次迭代内的Mask能力，需要开发者配置迭代次数，额外进行尾块的计算。 Normal模式下，Mask用来控制单次迭代内参与计算的元素个数。通过调用SetMaskNorm设置Normal模式。
Counter模式	简化模式，直接传入计算数据量，自动推断迭代次数，不需要开发者去感知迭代次数、处理非对齐尾块的操作；但是不具备单次迭代内的Mask能力。 Counter模式下，Mask表示整个矢量计算参与计算的元素个数。通过调用SetMaskCount设置Counter模式。

Mask操作的使用方式如下：

表3 Mask操作的使用方式

配置方式	工作模式	前n个数据计算API	高维切分计算API
接口内设置Mask	Normal模式	isSetMask模板参数设置为true，通过接口入参传入mask，根据使用场景配置dataBlockStride、repeatStride参数。	isSetMask模板参数设置为true，通过接口入参传入mask，根据使用场景配置dataBlockStride、repeatStride参数。repeatTime传入固定值即可，建议统一设置为1，该值不生效。
接口内设置Mask	Counter模式	不涉及。	isSetMask模板参数设置为true，通过接口入参传入mask，根据使用场景配置dataBlockStride、repeatStride参数。repeatTime传入固定值即可，建议统一设置为1，该值不生效。
接口外设置Mask	Normal模式	isSetMask模板参数设置为false，调用SetVectorMask设置Mask，之后调用前n个数据计算API；接口入参中的count建议设置成1。	调用SetVectorMask设置Mask，之后调用高维切分计算API。 • isSetMask模板参数设置为false，接口入参中的mask参数不生效；根据使用场景配置dataBlockStride、repeatStride参数。repeatTime传入固定值即可，建议统一设置为1，该值不生效。

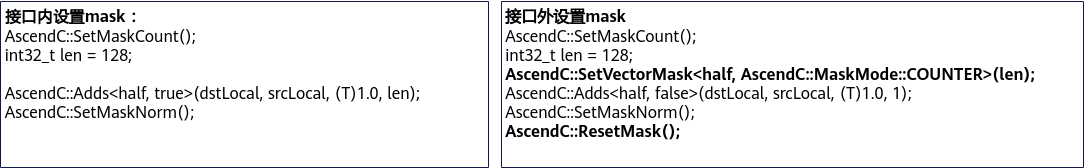

图2 两种配置方式代码对比

注意：

仅部分API支持isSetMask，具体支持情况请参考对应API的函数原型；
接口外设置Mask性能实践参考：基于全局掩码复用的计算性能优化。

接口内设置Mask

Counter模式

前n个数据计算
采用Counter模式进行前n个数据计算，接口内部会先调用SetMaskCount，然后根据接口参数count调用SetVectorMask，再进行计算，计算完成后调用ResetMask、SetMaskNorm恢复系统默认Normal模式。
调用示例：
C++
```
uint64_t count = 128;
half addsValue = 1.0;
AscendC::Adds<half, true>(dstLocal, srcLocal, addsValue, count);
```
如图3所示，采用Counter模式进行前n个数据计算，通过count参数指定参与计算的元素数量为128，接口内部会自动完成Mask的设置。

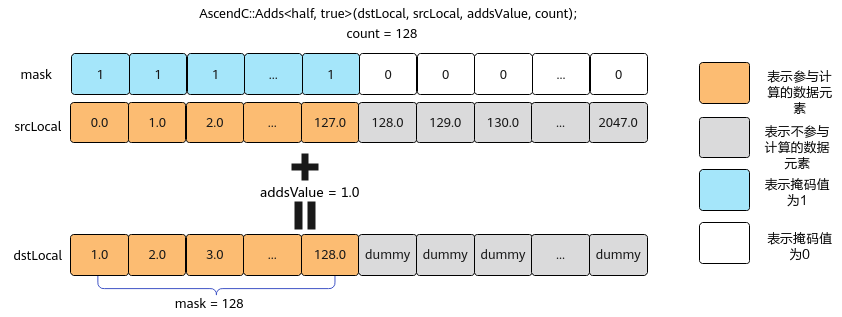

图3 Counter模式进行前n个数据计算示例
高维切分：连续计算
在Counter模式连续计算中，Mask寄存器中的值只有低64bit有效，被当做参与计算的元素数量。高维切分矢量计算接口的repeatTime参数会被忽略，由系统内部根据元素数量自动计算。
调用示例：
C++
```
half addsValue = 1.0;
uint8_t repeatTimes = 1;
AscendC::UnaryRepeatParams repeatParams{2, 2, 16, 16};
AscendC::SetMaskCount();
uint64_t mask[2] = {130, 0};
AscendC::Adds<half, true>(dstLocal, srcLocal, addsValue, mask, repeatTimes, repeatParams);
AscendC::SetMaskNorm();
```
如图4所示，采用Counter模式下的高维切分连续计算接口，mask数组中仅低64bit有效，表示参与计算的元素总数为130。该模式接口内部的repeatTimes参数无效，系统根据mask值自动计算迭代次数。repeatParams参数配置表示DataBlock间存在间隔，迭代间连续。

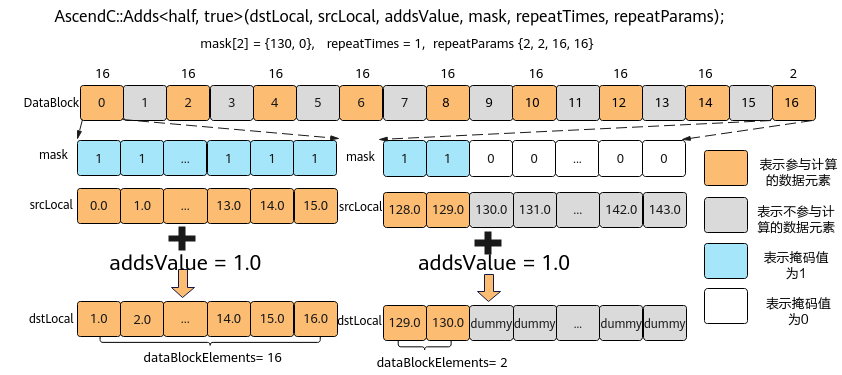

图4 Counter模式进行高维切分连续计算示例

Normal模式

在Normal计算模式中，Mask寄存器会作为每个Repeat的掩码使用。只有高维切分支持此模式，在接口上区分为逐bit模式和连续模式。

注：Normal为默认模式。若未发生模式切换，则无需重复配置该模式。

高维切分：逐bit计算
调用示例：
C++
```
half addsValue = 1.0;
int8_t repeatTimes = 1;
UnaryRepeatParams repeatParams {2, 2, 16, 16};
uint64_t mask[2] = {0x69A569A569A569A5, 0x69A569A569A569A5};
AscendC::Adds<half, true>(dstLocal, srcLocal, addsValue, mask, repeatTimes, repeatParams);
```

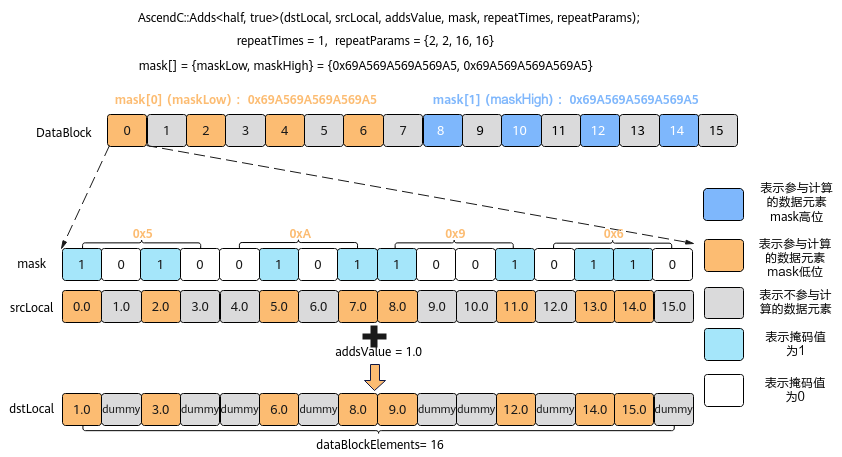

如图5所示，采用Normal模式进行逐bit计算时，mask参数以位数组形式控制每个元素是否参与计算，详细展示了第一个DataBlock中元素的计算过程。repeatParams参数配置表示DataBlock间存在间隔，迭代间连续。
图5 Normal模式高维切分逐bit计算示例
高维切分：连续计算
调用示例：
C++
```
half addsValue = 1.0;
int8_t repeatTimes = 1;
UnaryRepeatParams repeatParams{2, 2, 16, 16};
uint64_t mask = 128;
AscendC::Adds<half, true>(dstLocal, srcLocal, addsValue, mask, repeatTimes, repeatParams);
```
如图6所示，采用Normal模式进行连续计算时，mask参数表示迭代内连续参与计算的元素数量为128。repeatParams参数配置表示DataBlock间存在间隔，迭代间连续。

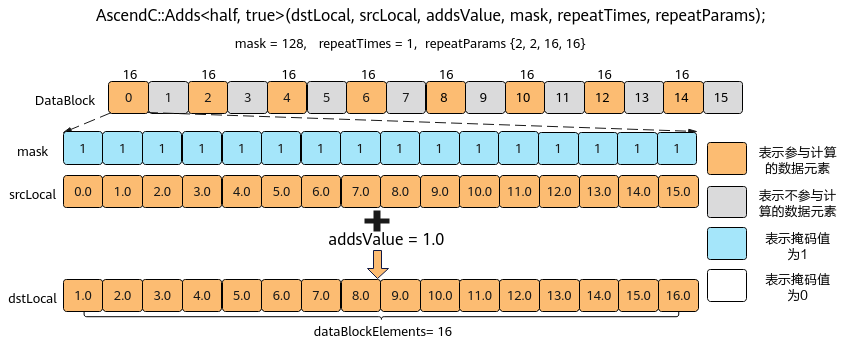

图6 Normal模式进行高维切分连续计算示例

说明

当数据类型为half（操作数为16位）时，每次迭代内能够处理的元素个数mask∈[0, 128]。当mask>128时，仍按一次repeat（128元素）执行，不支持超过128元素的mask控制。

接口外设置Mask

Counter模式

前n个数据计算

调用示例：

C++

half addsValue = 1.0;
AscendC::SetMaskCount();
AscendC::SetVectorMask<half, AscendC::MaskMode::COUNTER>(128);
AscendC::Adds<half, false>(dstLocal, srcLocal, addsValue, 1);
AscendC::SetMaskNorm();
// ResetMask无需在每次计算接口调用后调用，仅在需显式重置掩码状态时使用
AscendC::ResetMask();

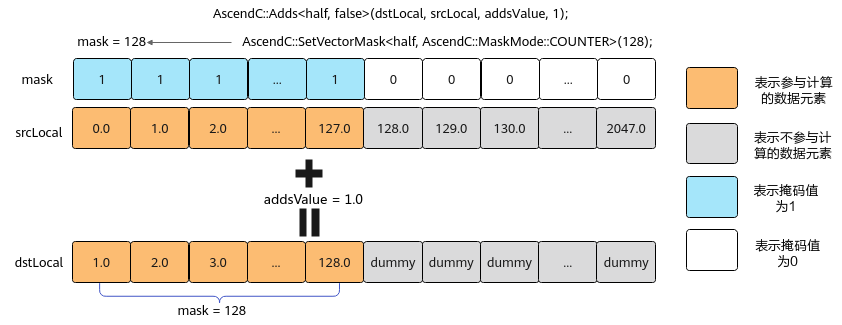

图7 接口外设置Mask，Counter模式前n个数据计算示例

高维切分：连续计算

在Counter计算模式中，Mask寄存器中的值只有低64bit有效，被当做参与计算的元素数量。同时高维切分矢量计算接口的repeatTime参数会被忽略，由系统内部根据元素数量自动计算。

调用示例：

C++

half addsValue = 1.0;
int8_t repeatTimes = 1;
UnaryRepeatParams repeatParams {2, 2, 16, 16};
AscendC::SetMaskCount();
AscendC::SetVectorMask<half, AscendC::MaskMode::COUNTER>(130);
AscendC::Adds<half, false>(dstLocal, srcLocal, addsValue, AscendC::MASK_PLACEHOLDER, repeatTimes, repeatParams);
AscendC::SetMaskNorm();
// ResetMask无需在每次计算接口调用后调用，仅在需显式重置掩码状态时使用
AscendC::ResetMask();

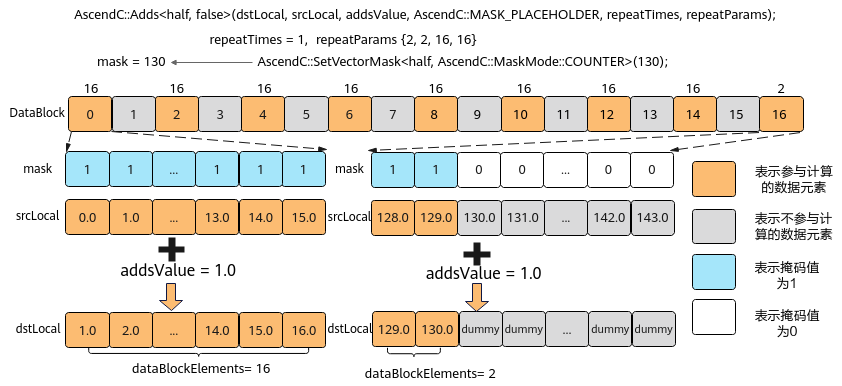

图8 接口外设置Mask，Counter模式连续计算示例

Normal模式

在Normal计算模式中，Mask寄存器会作为每个Repeat的掩码使用。只有高维切分支持此模式，在接口上区分为逐bit模式和连续模式。

注：Normal为默认模式。若未发生模式切换，则无需重复配置该模式。

高维切分：逐bit计算

调用示例：

C++

half addsValue = 1.0;
int8_t repeatTimes = 1;
UnaryRepeatParams repeatParams{2, 2, 16, 16};
AscendC::SetMaskNorm();
AscendC::SetVectorMask<half, AscendC::MaskMode::NORMAL>(0x69A569A569A569A5, 0x69A569A569A569A5);
AscendC::Adds<half, false>(dstLocal, srcLocal, addsValue, AscendC::MASK_PLACEHOLDER, repeatTimes, repeatParams);
// ResetMask无需在每次计算接口调用后调用，仅在需显式重置掩码状态时使用
AscendC::ResetMask();

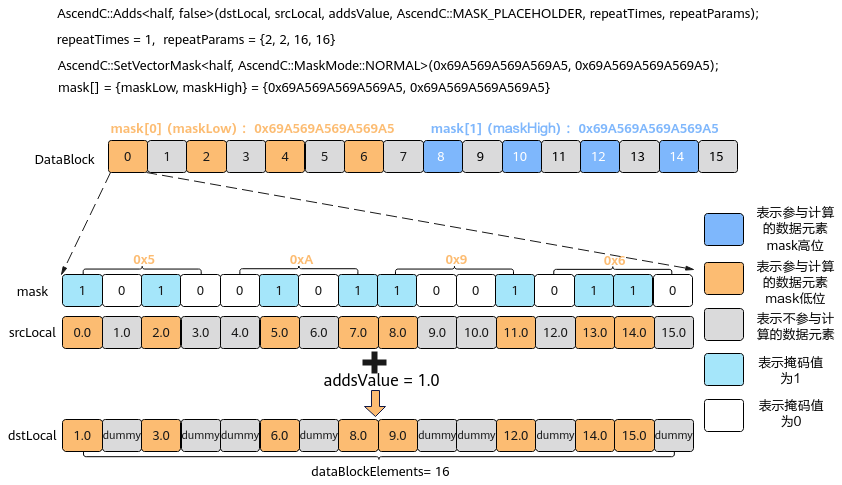

图9 接口外设置Mask，Normal模式高维切分逐bit计算示例

高维切分：连续计算

调用示例：

C++

half addsValue = 1.0;
uint8_t repeatTimes = 1;
AscendC::UnaryRepeatParams repeatParams{2, 2, 16, 16};
AscendC::SetMaskNorm();
AscendC::SetVectorMask<half, AscendC::MaskMode::NORMAL>(128);
AscendC::Adds<half, false>(dstLocal, srcLocal, addsValue, AscendC::MASK_PLACEHOLDER, repeatTimes, repeatParams);
// ResetMask无需在每次计算接口调用后调用，仅在需显式重置掩码状态时使用
AscendC::ResetMask();

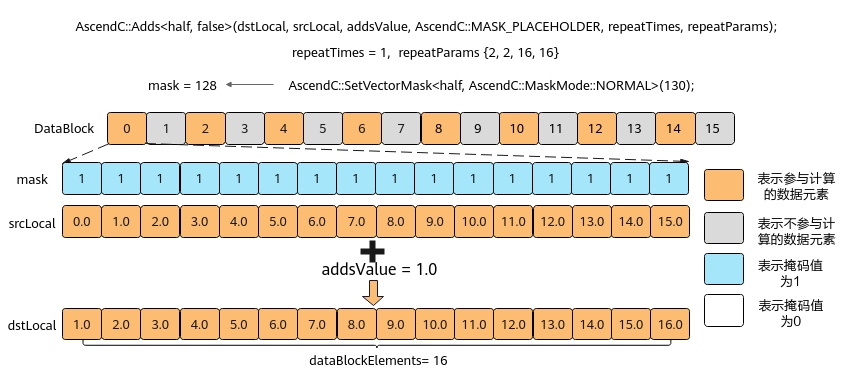

图10 接口外设置Mask，Normal模式高维切分连续计算示例

说明

通用说明

接口通用参数说明

接口需要进行掩码操作时，需要传入通用参数，这些参数用于控制计算元素范围、迭代行为及掩码配置。以API Adds为例，展开说明了掩码相关参数的含义、输入类型及使用注意事项。

tensor前n个数据计算

C++

template <typename T, bool isSetMask = true>
__aicore__ inline void Adds(const LocalTensor<T>& dst, const LocalTensor<T>& src, const T& scalarValue, const int32_t& count)

tensor高维切分计算

mask逐bit模式

C++

template <typename T, bool isSetMask = true>
__aicore__ inline void Adds(const LocalTensor<T>& dst, const LocalTensor<T>& src, const T& scalarValue, uint64_t mask[], const uint8_t repeatTime, const UnaryRepeatParams& repeatParams)

mask连续模式

C++

template <typename T, bool isSetMask = true>
__aicore__ inline void Adds(const LocalTensor<T>& dst, const LocalTensor<T>& src, const T& scalarValue, uint64_t mask, const uint8_t repeatTime, const UnaryRepeatParams& repeatParams)

表4 模板参数说明

参数名	描述
isSetMask	是否在接口内部设置Mask。 • true，表示在接口内设置Mask。 • false，表示在接口外设置Mask，开发者需要使用SetVectorMask接口设置mask值。这种模式下，接口入参中的mask值设置为占位符`MASK_PLACEHOLDER`，用于占位，无实际含义。

表5 掩码相关参数

参数名称	输入/输出	含义
count	输入	参与计算的元素个数。在Counter模式下，当isSetMask = false，count会被转换成掩码表示。前count位设置为1，表示前count个元素参与计算。接口提供两种模式的mask参数： •逐bit模式：输入为mask数组mask[]，直接设置mask寄存器的值，输入的mask数组长度大于等于2，其中有效的位数与操作数的类型有关：当操作数为16位时，一次迭代中有128个元素参与计算，需要使用两个uint64_t类型的数据进行设置，数组有效长度为2，maskLow∈[0, 2⁶⁴-1]， maskHigh∈[0, 2⁶⁴-1]；当操作数为32位时，一次迭代有64个数参与计算，仅需一个uint64_t的数据即可，数组有效长度为1，maskLow∈[0, 2⁶⁴-1]， maskHigh = 0；当操作数为64位时，一次迭代有32个元素参与计算，数组长度为1，mask[0]的有效位数为32，maskLow∈[0, 2³²-1]，maskHigh = 0。例如，mask=[8, 2]，8和2分别表示低位的64bit和高位的64bit，8=0b1000，表示仅第4个元素参与计算；2=0b0010表示第66（64+2）个元素参与计算。 •连续模式：输入为uint64_t的值mask，表示mask寄存器从低位开始连续多少位被设置为1，表示前面连续的多少个元素参与计算。取值范围和操作数的数据类型有关，数据类型不同，每次迭代内能够处理的元素个数最大值不同。当操作数为16位时，mask∈[0, 128]；当操作数为32位时，mask∈[0, 64]；当操作数为64位时，mask∈[0, 32]。注：连续模式下，mask超出范围按照对应数据类型下mask最大值计算；mask = 0表示指令不会执行计算操作，该接口将被视为NOP（空操作）；若设成了负值可能产生未定义行为。

注意

参数count的最大取值受限于输入数据总容量，该容量由系统UB大小限制及操作数数据类型共同约束：不同数据类型下，相同UB容量内可容纳的最大元素数量不同。
参数mask[]/mask仅在高维切分计算时有效，mask为0时，目的操作数保持原值。
