Fixpipe（L0C到L1数据搬运）
产品支持情况
- Ascend 950PR/Ascend 950DT：支持包含FixpipeParamsV220/FixpipeParamsArch3510参数的接口。
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：仅支持包含FixpipeParamsV220参数的接口。
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：仅支持包含FixpipeParamsV220参数的接口。
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
- Kirin X90：支持
- Kirin 9030：支持
功能说明
头文件路径为："basic_api/kernel_operator_fixpipe_intf.h、basic_api/kernel_operator_data_copy_intf.h"。
矩阵计算的结果存放在L0C Buffer，Fixpipe接口用于将结果搬运至L1 Buffer中，并且在搬运过程中支持随路格式转换等操作。
下图展示了随路量化、随路ReLU、随路通道合并的有效组合、中间数据类型和数据路径。下图中的F32->F16与F32->BF16为非量化模式，仅为Cast，其余为随路scalar/tensor量化模式。
图1 L0C2L1流程图（NPU架构版本2201）

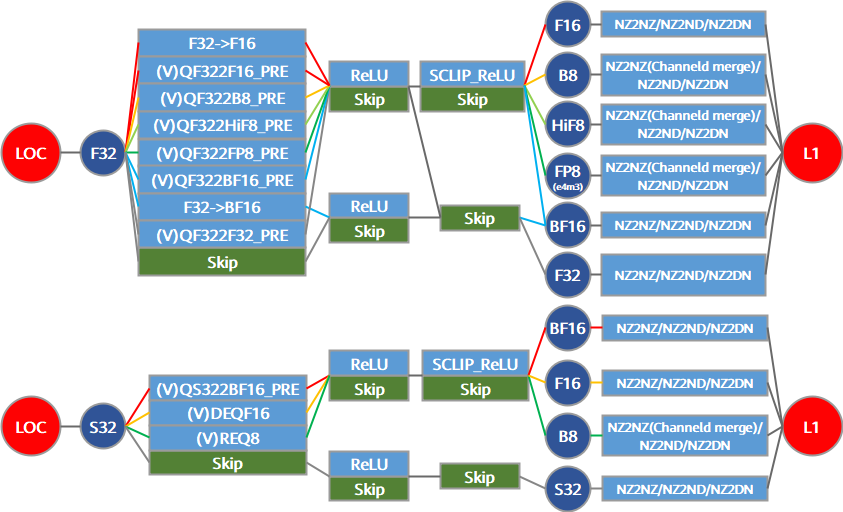

图2 L0C2L1流程图（NPU架构版本3510）
函数原型
为了方便用户使用，减少学习理解成本，针对用户经常使用的场景组合，提供了矩阵搬出的组合接口Fixpipe，接口内包含了设置寄存器与数据搬运能力，对应的接口如下：
传入FixpipeParamsArch3510参数的接口：
通路L0C Buffer(CO1)->L1 Buffer(C1)，不开启随路tensor量化功能：
C++template <typename T, typename U, const FixpipeConfig& config = CFG_ROW_MAJOR> __aicore__ inline void Fixpipe(const LocalTensor<T>& dst, const LocalTensor<U>& src, const FixpipeParamsArch3510<config.format>& intriParams)通路L0C Buffer(CO1)->L1 Buffer(C1)，开启随路tensor量化功能：
C++template <typename T, typename U, const FixpipeConfig& config = CFG_ROW_MAJOR> __aicore__ inline void Fixpipe(const LocalTensor<T>& dst, const LocalTensor<U>& src, const LocalTensor<uint64_t>& cbufWorkspace, const FixpipeParamsArch3510<config.format>& intriParams)
传入FixpipeParamsV220参数的接口：
通路L0C Buffer(CO1)->L1 Buffer(C1)，不开启随路tensor量化功能：
C++template <typename T, typename U, const FixpipeConfig& config = CFG_ROW_MAJOR> __aicore__ inline void Fixpipe(const LocalTensor<T>& dst, const LocalTensor<U>& src, const FixpipeParamsV220& intriParams)通路L0C Buffer(CO1)->L1 Buffer(C1)，开启随路tensor量化功能：
C++template <typename T, typename U, const FixpipeConfig& config = CFG_ROW_MAJOR, typename S = uint64_t, typename Std::enable_if<Std::is_same<PrimT<S>, uint64_t>::value, bool>::type = true> __aicore__ inline void Fixpipe(const LocalTensor<T>& dst, const LocalTensor<U>& src, const LocalTensor<S>& cbufWorkspace, const FixpipeParamsV220& intriParams)
参数说明
表1 Fixpipe模板参数说明
| 参数名 | 描述 |
|---|---|
| T/U | 目的操作数/源操作数的数据类型。支持的数据类型请参考数据类型。 |
| config | Fixpipe相关配置参数，类型为FixpipeConfig。取值如下： • CFG_ROW_MAJOR（默认取值）：开启NZ2ND，输出数据格式为ND格式。 针对 Atlas A3 训练系列产品/Atlas A3 推理系列产品， Atlas A2 训练系列产品/Atlas A2 推理系列产品， 在L0C Buffer -> L1 Buffer通路下不生效。• CFG_NZ：NZ2NZ，输出数据格式为NZ格式。 • CFG_COLUMN_MAJOR：针对Ascend 950PR/Ascend 950DT，开启NZ2DN，输出数据格式为DN格式。 struct FixpipeConfig { |
| S | 参数cbufWorkspace的数据类型，即随路量化参数的数据类型。 •当目的操作数、源操作数、cbufWorkspace使用基础数据类型时，模板参数S必须为uint64_t类型，否则编译失败。 •当目的操作数、源操作数、cbufWorkspace使用TensorTrait类型时，模板参数S的LiteType必须为uint64_t类型，否则编译失败。 模板参数S后一个模板参数仅用于上述数据类型检查，用户无需关注。 |
表2 Fixpipe参数说明
| 参数名称 | 输入/输出 | 含义 |
|---|---|---|
| dst | 输出 | 目的操作数，类型为LocalTensor。数据格式为NZ格式。NZ地址需满足32字节对齐。 针对Ascend 950PR/Ascend 950DT，还支持数据格式为ND、DN，地址需满足32字节对齐。 |
| src | 输入 | 源操作数，类型为LocalTensor，支持的物理地址为L0C Buffer（TPosition为CO1），为Mmad接口计算的结果。数据格式为NZ格式，地址需要满足64字节对齐。 |
| intriParams | 输入 | Fixpipe搬运参数，具体定义请参考"basic_api/kernel_struct_fixpipe.h"。 参数说明请参考Fixpipe搬运参数（FixpipeParamsArch3510、FixpipeParamsV220）结构体说明。 |
| cbufWorkspace | 输入 | 量化参数，类型为LocalTensor<uint64_t>，支持的物理地址为L1 Buffer（TPosition为C1），地址需满足32字节对齐。•当quantPre为VDEQF16、VQF322B8_PRE、VREQ8时支持。 •针对Ascend 950PR/Ascend 950DT，除上述外还有VQF322FP8_PRE、VQF322HIF8_PRE、VQF322HIF8_PRE_HYBRID、VQS322BF16_PRE、VQF322F16_PRE、VQF322BF16_PRE、VQF322F32_PRE支持。 quantPre介绍请参考Fixpipe搬运参数结构体中quantPre部分。 |
表3 Fixpipe搬运参数（FixpipeParamsArch3510）结构体说明
| 参数名称 | 数据类型 | 含义 |
|---|---|---|
| nSize | 必选输入 | 源NZ矩阵在N方向上的大小，取值范围为nSize∈[0, 4095]。 • 若开启channelSplit功能功能，nSize必须为8的倍数。 • 若不开启channelSplit功能，nSize必须为16的倍数。 • 若开启NZ2ND，nSize*sizeof(T)必须为32的倍数。 注：nSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| mSize | 必选输入 | 源NZ矩阵在M方向上的大小，取值范围为mSize∈[0, 65535]。若开启NZ2DN，mSize*sizeof(T)必须为32的倍数。 注：mSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| srcStride | 必选输入 | 源NZ矩阵中相邻Z排布的起始地址偏移，取值范围为srcStride∈[0, 65535]，单位为C0_Size（16*sizeof(T)），T为src的数据类型，其值应填成mSize对16向上取整。 |
| dstStride | 必选输入 | • 不开启NZ2ND/NZ2DN功能（NZ2NZ搬运）：目的NZ矩阵中相邻Z排布的起始地址偏移，取值不为0，单位为element。（与Fixpipe搬运参数（FixpipeParamsV220）中的dstStride相比，二者的单位发生了变化，FixpipeParamsV220中dstStride的单位为datablock（32字节），而FixpipeParamsArch3510中dstStride的单位为element。） • 开启NZ2ND/NZ2DN功能：目的ND/DN矩阵每一行中的元素个数，取值不为0，单位为element。 |
| quantPre | 可选输入 | 用于控制量化模式，QuantMode_t类型，默认值为QuantMode_t::NoQuant，具体定义如下：注：此参数需要用户手动配置，不会自动推导配置对应量化模式。 enum QuantMode_t |
| deqScalar | 可选输入 | scalar量化参数，表示单个scale值，quantPre量化模式为随路量化时需要设置该参数。支持的数据类型为uint64_t。 |
| reluEn | 可选输入 | 是否开启NormReLU的开关： • false：不开启NormReLU功能， 默认为false；• true：开启NormReLU功能。 |
| unitFlag | 可选输入 | unitFlag是一种Mmad指令和Fixpipe指令细粒度的并行，开启该功能后，硬件每计算完一个分形，计算结果就会被搬出。取值说明如下： • 0（2'b00）：不开启unitFlag； • 2（2'b10）：开启unitFlag，硬件执行完指令之后，不复位单元标记位； • 3（2'b11）：开启unitFlag，硬件执行完指令之后，复位单元标记位。 开启该功能时，须将Mmad指令和Fixpipe指令的unitFlag值设置为2或3。 参数设置方案和特性细节可参考：Mmad计算中关键特性说明的UnitFlag章节。 |
| params | 可选输入 | 用于选择和配置不同的随路格式转换（NZ2NZ/NZ2ND/NZ2DN），该参数为TransformParams类型的结构体。TransformParams结构体是一个基于模板参数的类型选择器，用于在编译时根据定义FixpipeParamsArch3510搬运参数时使用的模板参数，自动选择对应的参数类型。template <CO2Layout format> CO2Layout布局类型为ROW_MAJOR时， 该指令被定义为从L0C Buffer到目标位置的数据移动，并附带NZ2ND转换，结构体参数如下： struct Nz2NdParams { • ndNum：源NZ矩阵的数目，也就是传输ND矩阵的数目，取值范围为ndNum∈[0, 65535]。注：ndNum=0表示不执行搬运，该接口将被视为NOP（空操作）。• srcNdStride：不同NZ矩阵起始地址之间的间隔，取值范围为srcNdStride∈[0, 65535]，单位为C0_SIZE。当ndNum配置为1时，srcNdStride配置为0即可，不生效。 • dstNdStride：目的相邻ND矩阵起始地址之间的偏移，取值范围为dstNdStride∈[1, 2^32 -1]，单位为element。当ndNum配置为1时，dstNdStride配置为0即可，不生效。 CO2Layout布局类型为COLUMN_MAJOR时， 该指令被定义为从L0C Buffer到目标位置的数据移动，并附带NZ2DN转换，结构体参数如下： struct Nz2DnParams { • dnNum：传输DN矩阵的数目，取值范围为dnNum∈[0, 65535]。注：dnNum=0表示不执行搬运，该接口将被视为NOP（空操作）。• srcNzMatrixStride：不同源NZ矩阵的偏移（头与头），取值范围srcNzMatrixStride∈[0, 65535]，单位C0_SIZE。当dnNum配置为1时，srcNzMatrixStride配置为0即可，不生效。 • dstDnMatrixStride：目的相邻ND矩阵起始地址之间的偏移，取值范围dstDnMatrixStride∈[0, 2^32 -1]，单位element。当dnNum配置为1时，dstDnMatrixStride配置为0即可，不生效。 • srcNzC0Stride：源矩阵NZ分形中相邻行的地址偏移（头与头），取值范围srcNzC0Stride∈[0, 65535]，单位C0_SIZE。当启用NZ2DN时，srcNzC0Stride不能为0。 CO2Layout布局类型为NZ时，为普通搬运DMA模式，表示从L0C Buffer到目标位置的正常数据移动。 |
| dualDstCtrl | 可选输入 | 此参数仅在L0C Buffer到Unified Buffer通路下有效。 |
| subBlockId | 可选输入 | 此参数仅在L0C Buffer到Unified Buffer通路下有效。 |
| isChannelSplit | 可选输入 | 此参数仅在L0C Buffer到Global Memory通路下有效。 |
表4 Fixpipe搬运参数（FixpipeParamsV220）结构体说明
| 参数名称 | 数据类型 | 含义 |
|---|---|---|
| nSize | 必选输入 | 源NZ矩阵在N方向上的大小。取值范围nSize∈[0, 4095]，nSize必须为16的倍数。 注：nSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| mSize | 必选输入 | 源NZ矩阵在M方向上的大小。取值范围为mSize∈[0, 65535]。 注：mSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| srcStride | 必选输入 | 源NZ矩阵中相邻Z排布的起始地址偏移，取值范围为srcStride∈[0, 65535]，单位为C0_Size（16*sizeof(T)），T为src的数据类型，其值应填成mSize对16向上取整。 |
| dstStride | 必选输入 | 目的NZ矩阵中相邻Z排布的起始地址偏移，取值不为0，单位为datablock（32字节）。 |
| quantPre | 可选输入 | 用于控制量化模式，QuantMode_t类型，默认值为QuantMode_t::NoQuant，具体定义如下：• half/bfloat16_t输出，此参数需配置为 QuantMode_t::F322F16/QuantMode_t::F322BF16。注：此参数需要用户手动配置，不会自动推导配置对应量化模式。此通路不支持NoQuant模式。 enum QuantMode_t |
| deqScalar | 可选输入 | scalar量化参数，表示单个scale值，quantPre量化模式为随路量化时需要设置该参数。支持的数据类型为uint64_t。 |
| reluEn | 可选输入 | 是否开启NormReLU的开关： • false：不开启NormReLU功能，默认为false；• true：开启NormReLU功能。 |
| unitFlag | 可选输入 | unitFlag是一种Mmad指令和Fixpipe指令细粒度的并行，开启该功能后，硬件每计算完一个分形，计算结果就会被搬出。取值说明如下： • 0（2'b00）：不开启unitFlag； • 2（2'b10）：开启unitFlag，硬件执行完指令之后，不复位单元标记位； • 3（2'b11）：开启unitFlag，硬件执行完指令之后，复位单元标记位。 开启该功能时，须将Mmad指令和Fixpipe指令的unitFlag值设置为2或3。 参数设置方案和特性细节可参考：Mmad计算中关键特性说明的UnitFlag章节。 |
| channelSplit | 可选输入 | 仅在L0C Buffer（CO1）->GM通路时生效，此通路设置为false即可。 |
| ndNum | 可选输入 | 仅在L0C Buffer（CO1）->GM通路时生效，此通路无需额外设置。 |
| srcNdStride | 可选输入 | 仅在L0C Buffer（CO1）->GM通路时生效，此通路无需额外设置。 |
| dstNdStride | 可选输入 | 仅在L0C Buffer（CO1）->GM通路时生效，此通路无需额外设置。 |
数据类型
源矩阵与目的矩阵支持的数据类型组合
针对Ascend 950PR/Ascend 950DT，支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、hifloat8_t、fp8_e4m3fn_t、half、bfloat16_t、float。 |
| int32_t | int8_t、uint8_t、half、bfloat16_t、int32_t。 |
针对Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t。 |
| int32_t | int8_t、uint8_t、half。 |
针对Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t。 |
| int32_t | int8_t、uint8_t、half。 |
针对Kirin X90，支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | int8_t、half。 |
| int32_t | int8_t、half。 |
针对Kirin 9030，支持的数据类型组合如下：
| 源矩阵（L0C Buffer） | 目的矩阵（L1 Buffer） |
|---|---|
| float | half |
| int32_t | half |
返回值说明
无
约束说明
- 对于量化输入为float32数据类型的说明如下：
- 标准的IEEE 754 float32格式为：1bit符号位，8bits指数位，23bits尾数位；当前AI处理器支持的float32格式为：1bit符号位，8bits指数位，10bits尾数位。
- 如果用户提供的是标准的IEEE 754 float32输入，API内部会处理成处理器支持的float32格式进行计算，此时如果golden数据生成过程中使用的是标准的IEEE 754 float32数据，则可能引入精度不匹配问题，需要修正golden数据的生成，将量化参数的23bits尾数位的低13bits数据位清零再参与量化计算。
- 源矩阵NZ格式地址要求64字节对齐，目的矩阵NZ格式地址需要满足32字节对齐。
- 当搬出的mSize、nSize或者ndNum中的任意一个值为0时，该指令不会被执行。ndNum=0时会报warning。
- 量化和ReLU参数不能为inf/nan和非规格化数。
- 目标数据不能有重叠。如果对目的地址有重叠写入，硬件不会报告任何警告和错误，也不保证重叠数据的写入顺序。
- unitFlag特性开启需要配合Mmad同时开启。
- 当启用NZ2DN且srcNzC0Stride不等于1时，不能同时开启unitFlag。
针对如下产品型号，特殊值/边界值约束说明如下：
Atlas A3 训练系列产品/Atlas A3 推理系列产品
Atlas A2 训练系列产品/Atlas A2 推理系列产品
对于浮点类型inf/nan输入输出，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行设置，控制浮点数量化搬出时的饱和模式：
非饱和模式：CTRL[48]设置成1'b1，inf/nan保持原输出。
饱和模式：CTRL[48]设置成1'b0，inf输出会被饱和为±MAX，nan输出会被饱和为0。
C++// 设置CTRL[48]为0，开启浮点数饱和模式 AscendC::AscendCUtils::SetOverflow(0);
对于整数类型只有饱和模式。
Ascend 950PR/Ascend 950DT特殊值/边界值约束说明：
对于浮点类型inf/nan输入输出，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行设置，控制浮点数量化搬出时的饱和模式；
对于fp8_e4m3fn_t类型，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行更精细的设置；
非饱和模式：CTRL[48]设置成1'b1，inf/nan保持原输出。对于fp8_e4m3fn_t类型，若结果的绝对值为inf或大于fp8_e4m3fn_t的最大规格化值，则输出结果为nan。
饱和模式：CTRL[48]设置成1'b0，inf输出会被饱和为±MAX， nan输出会被饱和为0。对于fp8_e4m3fn_t类型，当CTRL[50]设置成1'b0时，nan被转换为零，当CTRL[50]设置成1'b1时，nan保持不变，若结果的绝对值为inf或大于fp8_e4m3fn_t的最大规格化值，则结果为最大规格化值。
C++// 设置CTRL[48]为0，开启浮点数饱和模式 AscendC::AscendCUtils::SetOverflow(0);
对于整数类型只有饱和模式。
调用示例
Fixpipe完整样例请参考fixpipe_l0c2l1样例。
示例：通路L0C Buffer->L1 Buffer。输入A矩阵和B矩阵的数据类型为half，输出C矩阵为int8_t，不开启NZ2ND的格式转换，开启scalar量化。
C++AscendC::LocalTensor<outputType> c1Local(AscendC::TPosition::C1, c1Addr, cSizeAlignL1); #if defined(__NPU_ARCH__) && (__NPU_ARCH__ == 2201) uint16_t c0Size = 32; AscendC::FixpipeParamsV220 fixpipeParams; // NZ2NZ场景，FixpipeParamsV220的dstStride单位为datablock（32字节） fixpipeParams.dstStride = baseM * c0Size * sizeof(outputType) / AscendC::ONE_BLK_SIZE; fixpipeParams.mSize = baseM; fixpipeParams.srcStride = CeilAlign(baseM, CUBE_BLOCK); fixpipeParams.nSize = baseN; // scalar quant fixpipeParams.quantPre = QuantMode_t::QF322B8_PRE; uint64_t deqScalar = static_cast<uint64_t>(*reinterpret_cast<int32_t *>(&quantScalar)); constexpr bool sign = (AscendC::IsSameType<outputType, int8_t>::value) ? true : false; deqScalar = (deqScalar & ~(static_cast<uint64_t>(1) << 46)) | (static_cast<uint64_t>(sign) << 46); fixpipeParams.deqScalar = deqScalar; AscendC::Fixpipe<outputType, l0cType, AscendC::CFG_NZ>(c1Local, c, fixpipeParams); #elif defined(__NPU_ARCH__) && (__NPU_ARCH__ == 3510) uint16_t c0Size = 32; AscendC::FixpipeParamsArch3510<AscendC::CO2Layout::NZ> fixpipeParams; // NZ2NZ场景，FixpipeParamsArch3510的dstStride单位为元素个数 fixpipeParams.dstStride = baseM * c0Size; fixpipeParams.mSize = baseM; fixpipeParams.srcStride = CeilAlign(baseM, CUBE_BLOCK); fixpipeParams.nSize = baseN; // scalar quant fixpipeParams.quantPre = QuantMode_t::QF322B8_PRE; uint64_t deqScalar = static_cast<uint64_t>(*reinterpret_cast<int32_t *>(&quantScalar)); constexpr bool sign = (AscendC::IsSameType<outputType, int8_t>::value) ? true : false; deqScalar = (deqScalar & ~(static_cast<uint64_t>(1) << 46)) | (static_cast<uint64_t>(sign) << 46); fixpipeParams.deqScalar = deqScalar; AscendC::Fixpipe<outputType, l0cType, AscendC::CFG_NZ>(c1Local, c, fixpipeParams); #endif
