AlltoAllvWrite

产品支持情况

• Ascend 950PR/Ascend 950DT：支持

• Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持

• Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持

• Atlas 200I/500 A2 推理产品：不支持

• Atlas 推理系列产品AI Core：不支持
• Atlas 推理系列产品Vector Core：不支持

• Atlas 训练系列产品：不支持

功能说明

集合通信AlltoAllvWrite的任务下发接口，返回该任务的标识handleId给用户。

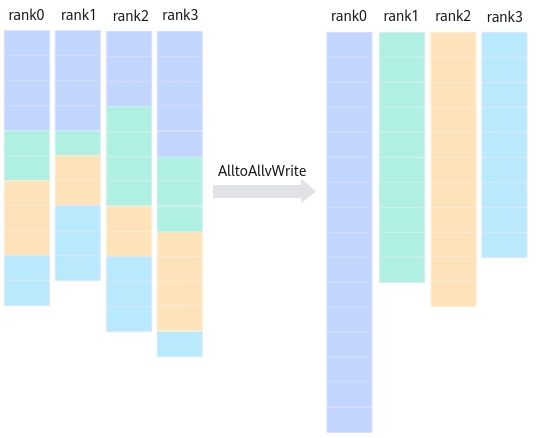

AlltoAllvWrite的功能为：通信域内的卡互相发送和接收数据，并且定制每张卡给其它卡发送的数据量和从其它卡接收的数据量，以及定制发送和接收的数据在内存中的偏移。结合原型中的参数，描述接口功能，具体为：本卡发送地址偏移为sendOffsets[i]字节且大小为sendSizes[i]字节的数据给第i张卡，remoteWinOffset表示本卡数据写入对端window的偏移，localDataSize表示各张对端卡写入本卡的数据大小。注意：这里的偏移和数据量均为字节数。

函数原型

Text

template <bool commit = false>
__aicore__ inline HcclHandle AlltoAllvWrite(GM_ADDR usrIn, GM_ADDR sendOffsets, GM_ADDR sendSizes, uint64_t remoteWinOffset, uint64_t localDataSize)

参数说明

表1 模板参数说明

参数名	输入/输出	描述
commit	输入	bool类型。参数取值如下： true：在调用Prepare接口时，Commit同步通知服务端可以执行该通信任务。 false：在调用Prepare接口时，不通知服务端执行该通信任务。

表2 接口参数说明

参数名	输入/输出	描述
usrIn	输入	源数据buffer地址。
sendOffsets	输入	待发送的每个分片的偏移，以字节为单位。
sendSizes	输入	待发送的每个分片的数据大小，以字节为单位。
remoteWinOffset	输入	本卡数据写入对端window的偏移，以字节为单位。
localDataSize	输入	各张对端卡写入本卡的数据大小，以字节为单位。

返回值说明

返回该任务的标识handleId，handleId大于等于0。调用失败时，返回 -1。

约束说明

• 调用本接口前确保已调用过InitV2和SetCcTilingV2接口。
• 若HCCL对象的模板参数config未指定下发通信任务的核，则该接口只能在AIC核或者AIV核两者之一上调用。若HCCL对象的模板参数config指定了下发通信任务的核，则该接口可以在AIC核和AIV核上同时调用，接口内部根据指定的核的类型，在对应的AIC核、AIV核二者之一下发该通信任务。
• 一个通信域内，所有Prepare接口和InterHcclGroupSync接口的总调用次数不能超过63。

• 对于Ascend 950PR/Ascend 950DT，通信服务端为CCU时，默认仅支持FullMesh算法，并且单次最大通信数据量不能超过256M。

调用示例

Text

extern "C" __global__ __aicore__ void alltoallvwrite_custom(
    GM_ADDR xGM, GM_ADDR yGM, GM_ADDR workspaceGM, GM_ADDR tilingGM)
{
    REGISTER_TILING_DEFAULT(
        AllToAllVWriteCustomTilingData); // AllToAllVWriteCustomTilingData为对应算子头文件定义的结构体
    GET_TILING_DATA_WITH_STRUCT(AllToAllVWriteCustomTilingData, tilingData, tilingGM);

    auto&& cfg = tilingData.param;
    uint32_t M = cfg.M;
    uint32_t K = cfg.K;
    uint32_t dataType = cfg.dataType;
    uint32_t dataTypeSize = cfg.dataTypeSize;

    KERNEL_TASK_TYPE_DEFAULT(KERNEL_TYPE_MIX_AIC_1_2);
    Hccl<HcclServerType::HCCL_SERVER_TYPE_CCU> hccl;
    GM_ADDR context = GetHcclContext<HCCL_GROUP_ID_0>();
    hccl.InitV2(context, &tilingData);
    hccl.SetCcTilingV2(offsetof(AllToAllVCustomV3TilingData, mc2CcTiling));
    uint32_t rankDim = hccl.GetRankDim();
    uint32_t rankId = hccl.GetRankId();

    uint64_t perRankDataSize_ = M * K * dataTypeSize / rankDim;
    GM_ADDR sendSizeGM_ = workspaceGM;
    GM_ADDR sendOffsetGM_ = sendSizeGM_ + rankDim * sizeof(uint64_t) * 2;
    __gm__ uint64_t* sendSizes = reinterpret_cast<__gm__ uint64_t*>(sendSizeGM_);
    __gm__ uint64_t* sendOffsets = reinterpret_cast<__gm__ uint64_t*>(sendOffsetGM_);
    // 当前ccu通信都是双die，所以sendSize和sendOffset需要等分切成die0和die1的数据
    for (uint32_t i = 0U; i < rankDim; i++) {
        sendSizes[i] = perRankDataSize_ / 2;
        sendSizes[i + rankDim] = perRankDataSize_ - perRankDataSize_ / 2;
        sendOffsets[i] = i * perRankDataSize_;
        sendOffsets[i + rankDim] = i * perRankDataSize_ + sendSizes[i];
    }
    uint64_t remoteWinOffset = rankId * perRankDataSize_;
    uint64_t localDataSize = perRankDataSize_;
    if (TILING_KEY_IS(1000UL)) {
        if ASCEND_IS_AIV {
            AscendC::HcclHandle handleId = -1;
            handleId = hccl.AlltoAllvWrite<true>(xGM, sendOffsetGM_, sendSizeGM_, remoteWinOffset, localDataSize);
            hccl.Wait(handleId);
            AscendC::SyncAll<true>(); // 全AIV核同步，防止0核执行过快，提前调用hccl.Finalize()接口，导致其他核Wait卡死
            hccl.Finalize();
        }
    }
}
