DataCopy（GM与UB切片数据搬运）
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
功能说明
头文件路径为："basic_api/kernel_operator_data_copy_intf.h"。
该接口为软仿接口，从易用性角度出发进行设计，支持数据的切片搬运，提取多维Tensor数据的子集进行搬运。
具体支持的数据通路为（以逻辑位置TPosition表示）：
- Global Memory -> Unified Buffer
- GM -> VECIN
- Unified Buffer -> Global Memory
- VECOUT -> GM
- CO2 -> GM（仅Atlas 推理系列产品AI Core支持）
函数原型
Global Memory -> Unified Buffer
C++template <typename T> __aicore__ inline void DataCopy(const LocalTensor<T>& dst, const GlobalTensor<T>& src, const SliceInfo dstSliceInfo[], const SliceInfo srcSliceInfo[], const uint32_t dimValue = 1)Unified Buffer -> Global Memory
C++template <typename T> __aicore__ inline void DataCopy(const GlobalTensor<T> &dst, const LocalTensor<T> &src, const SliceInfo dstSliceInfo[], const SliceInfo srcSliceInfo[], const uint32_t dimValue = 1)
说明
各原型支持的数据类型，请参考数据类型。
参数说明
表1 模板参数说明
| 参数名 | 描述 |
|---|---|
| T | 源操作数或者目的操作数的数据类型。支持的数据类型请参考数据类型。 |
表2 参数说明
| 参数名 | 输入/输出 | 描述 |
|---|---|---|
| dst | 输出 | 目的操作数。 •类型为LocalTensor时，存储位置为Unified Buffer，目的地址需要32字节对齐。 •类型为GlobalTensor时，存储位置为Global Memory，目的地址需要1字节对齐。 |
| src | 输入 | 源操作数。 •类型为GlobalTensor时，存储位置为Global Memory，源地址需要1字节对齐。 •类型为LocalTensor时，存储位置为Unified Buffer，源地址需要32字节对齐。 |
| dstSliceInfo | 输入 | 目的操作数切片信息，类型为SliceInfo。通过该参数可以配置切片的起始和终止元素个数、间隔、长度等信息。 SliceInfo参数说明请参考表3。 |
| srcSliceInfo | 输入 | 源操作数切片信息，类型为SliceInfo。通过该参数可以配置切片的起始和终止元素个数、间隔、长度等信息。 具体定义请参考 ${INSTALL_DIR}/asc/include/basic_api/kernel_struct_data_copy.h，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。SliceInfo参数说明请参考表3。 |
| dimValue | 输入 | 操作数维度信息，默认值为1。 |
表3 SliceInfo结构体参数定义
| 参数名 | 描述 |
|---|---|
| startIndex | 切片的起始元素位置，数据类型为uint32_t，单位是元素个数。 |
| endIndex | 切片的终止元素位置，数据类型为uint32_t，单位是元素个数。 |
| stride | 切片的间隔元素个数，数据类型为uint32_t。 |
| burstLen | 横向切片，每一片数据的长度，仅在dimValue = 1时生效，超出1维的情况下，必须配置为1，不支持配置成其他值。数据类型为uint32_t，单位：datablock（32B）。 例如，srcSliceInfo的List为 {{16, 70, 7, 3, 87}, {0, 2, 1, 1, 3}}，{16, 70, 7, 3, 87}表示第一维的切片信息，burstLen设置为3，表示一个切片数据段大小为3个datablock；{0, 2, 1, 1, 3}为第二维的切片信息，burstLen仅能设置为1。 |
| shapeValue | 当前维度的原始长度。数据类型为uint32_t，单位为元素个数。 |

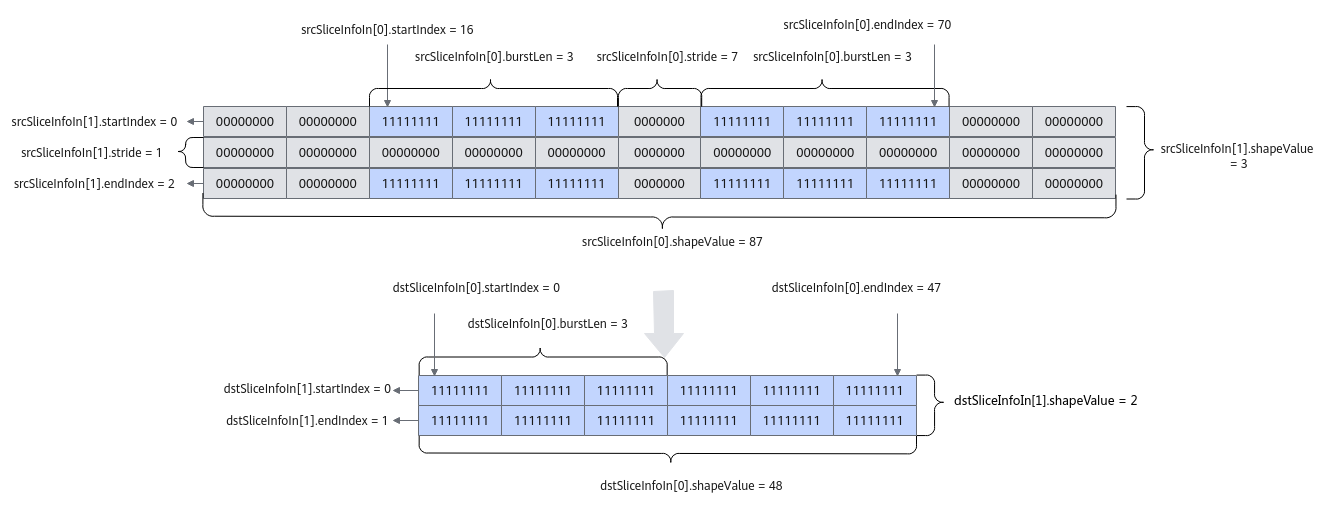

如图1所示，以float数据类型为例，切片搬运接口能从shape为3*87的源操作中，选取四个不连续的横向切片搬运到目的操作数中，下面结合图示对SliceInfo结构体参数进行解析：
图1 参数解析示意图
dimValue为2，表示操作数有2维。
srcSliceInfo为 {{16, 70, 7, 3, 87}, {0, 2, 1, 1, 3}}
{16, 70, 7, 3, 87}是针对单独一行，即从一维的角度来配置，每个元素代表一个数：
startIndex = 16，表示有效数据段从第16个数开始；
endIndex = 70，表示有效数据段到第70个数结束；
stride = 7，单位为元素个数，表示相邻的2个切片数据段间隔的元素个数，为7个0的间距；
burstLen = 3，单位为32B，表示在这一个有效数据段中，一个切片数据段大小为3个datablock；
shapeValue = 87，表示单独一行的长度，单位为元素个数，即8 * 10 + 7 = 87个元素。
{0, 2, 1, 1, 3}是针对多行，即从二维的角度来配置，每个元素代表一行：
startIndex = 0，表示有效数据段从第0行开始；
endIndex = 2，表示有效数据段到第2行结束；
stride = 1，表示相邻的2个切片数据段中间隔元素为1行；
burstLen = 1，在dimValue > 1时必须填为1；
shapeValue = 3，表明一共有3行。
dstSliceInfo为{{0, 47, 0, 3, 48}, {0, 1, 0, 1, 2}}
{0, 47, 0, 3, 48}是针对单独一行，即从一维的角度来配置，每个元素代表一个数：
startIndex = 0，表示有效数据段从第0个数开始；
endIndex = 47，表示有效数据段到第47个数结束；
stride = 0，单位为元素个数，表示相邻的2个切片数据段间隔的元素个数，为0表示两个切片数据段没有间距；
burstLen = 3，单位为32B，表示在这一个有效数据段中，一个切片数据段大小为3个datablock；
shapeValue = 48，表示单独一行的长度，单位为元素个数，即8 * 6 = 48个元素。
{0, 1, 0, 1, 2} 是针对多行，即从二维的角度来配置，每个元素代表1行：
startIndex = 0，表示有效数据段从第0行开始；
endIndex = 1，表示有效数据段到第1行结束；
stride = 0，表示相邻的2个切片数据段没有间隔；
burstLen = 1，在dimValue > 1时必须填为1；
shapeValue = 2，表示一共有2行。
数据类型
源操作数和目的操作数支持的数据类型保持一致，Global Memory -> Unified Buffer和Unified Buffer -> Global Memory两个数据通路的数据类型支持情况相同，具体如下：
- Ascend 950PR/Ascend 950DT：bool、int8_t、uint8_t、hifloat8_t、fp8_e8m0_t、fp8_e5m2_t、fp8_e4m3fn_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float、complex32、int64_t、uint64_t、double、complex64。
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：int8_t、uint8_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：int8_t、uint8_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。
- Atlas 推理系列产品AI Core：int8_t、uint8_t、int16_t、uint16_t、half、int32_t、uint32_t、float。
返回值说明
无
约束说明
- 该接口为软仿接口，从易用性角度出发进行设计。
- 位于Global Memory的地址必须1字节对齐，位于Unified Buffer的地址必须32字节对齐。
- burstLen，仅在dimValue = 1时生效，超出1维的情况下，必须配置为1，不支持配置成其他值。
- 切片数据搬运中的横向burstLen大小设置，需要用户自己通过计算：横向切片元素个数* sizeof(T)/32字节。横向切片元素个数* sizeof(T)的大小必须是32字节的倍数。
- SliceInfo结构体的成员变量startIndex、endIndex、stride、burstLen的取值须满足：
- SliceInfo结构体的成员变量startIndex、endIndex、shapeValue的取值须满足：
- 切片数据搬运中的SliceInfo结构体数组大小和dimValue需要保持一致，并且不超过8。
- 切片数据搬运中的srcSliceInfo结构体数组大小的和dstSliceInfo的结构体数组大小需要保持一致，两者的结构体中的burstLen需要相等（srcSliceInfo[i].burstLen = dstSliceInfo[i].burstLen）。
- 切片数据搬运对参数有一定要求，建议使用者参考调用示例，并在CPU上仿真结果无误后，再到NPU侧执行。
调用示例
// 配置切片搬运参数。
AscendC::SliceInfo srcSliceInfoIn[] = {{16, 70, 7, 3, 87}, {0, 2, 1, 1, 3}};
AscendC::SliceInfo dstSliceInfoIn[] = {{0, 47, 0, 3, 48}, {0, 1, 0, 1, 2}};
uint32_t dimValueIn = 2;
dimValue = dimValueIn;
for (uint32_t i = 0; i < dimValueIn; i++) {
srcSliceInfo[i].startIndex = srcSliceInfoIn[i].startIndex;
srcSliceInfo[i].endIndex = srcSliceInfoIn[i].endIndex;
srcSliceInfo[i].stride = srcSliceInfoIn[i].stride;
srcSliceInfo[i].burstLen = srcSliceInfoIn[i].burstLen;
srcSliceInfo[i].shapeValue = srcSliceInfoIn[i].shapeValue;
dstSliceInfo[i].startIndex = dstSliceInfoIn[i].startIndex;
dstSliceInfo[i].endIndex = dstSliceInfoIn[i].endIndex;
dstSliceInfo[i].stride = dstSliceInfoIn[i].stride;
dstSliceInfo[i].burstLen = dstSliceInfoIn[i].burstLen;
dstSliceInfo[i].shapeValue = dstSliceInfoIn[i].shapeValue;
}
// 先后进行两个数据通路的切片搬运。
// Global Memory -> Unified Buffer: MTE2流水搬运。
AscendC::DataCopy(srcLocal, srcGlobal, dstSliceInfo, srcSliceInfo, dimValue);
// 等待MTE2搬运完成，MTE3可以开始。
AscendC::SetFlag<AscendC::HardEvent::MTE2_MTE3>(EVENT_ID0);
AscendC::WaitFlag<AscendC::HardEvent::MTE2_MTE3>(EVENT_ID0);
// Unified Buffer -> Global Memory: MTE3流水搬运。
AscendC::DataCopy(dstGlobal, srcLocal, dstSliceInfo, dstSliceInfo, dimValue);
