BilinearInterpolation(ISASI)
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
功能说明
头文件路径为："basic_api/kernel_operator_vec_bilinearinterpolation_intf.h"。
BilinearInterpolation属于双目矢量类计算接口，核心通过水平迭代+垂直迭代的双层循环完成乘累加运算，适用于非规则数据访问+权重乘加的向量运算场景（数据Gather+Multiply+Reduce）。
注：该接口是为了兼容旧款产品接口而添加的软仿接口。
具体计算流程参考下图：

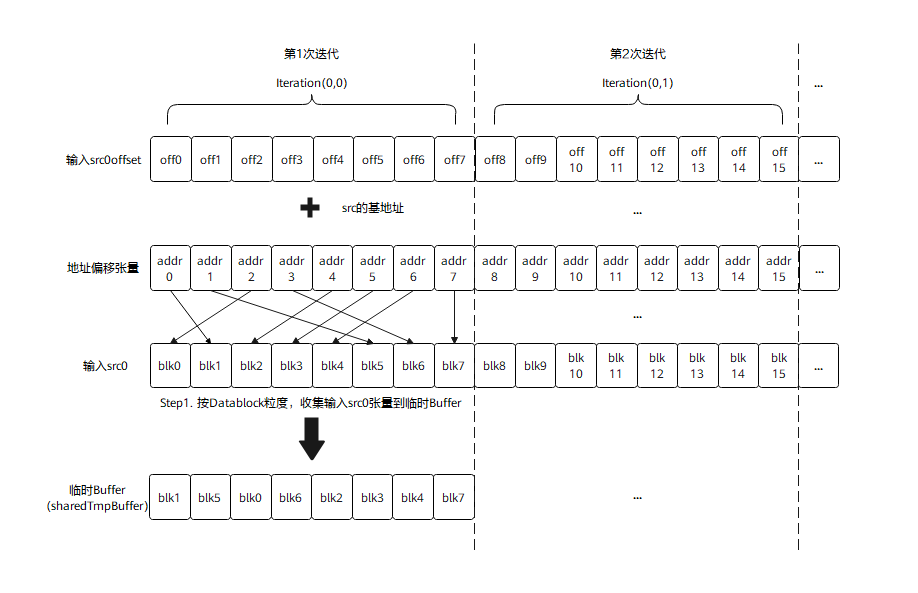

图1 BilinearInterpolation计算流程示意图
结合上面的计算流程示意图，下面以一个具体示例，来介绍BilinearInterpolation整个计算过程。
假设计算场景的输入如下：
src0 = [1, 2, 3, ..., 512]，共计512个half数据；
src0Offset = [0, 32, 64, ..., 992]，共计32个uint32数据；
src1 = [2, 3, 4, ..., 33]，共计32个half数据；
hRepeat = 2；vRepeat = 2；mask = 128；vROffset = 128。
具体计算流程拆解分析如下：
步骤1. 按DataBlock粒度，收集输入src0张量到临时Buffer。
总共hRepeat * vRepeat次迭代，每个迭代从输入的src0Offset读取8个偏移值，每个偏移值指向src0的一个DataBlock起始地址。
调用Gatherb接口，Gatherb接口接受输入张量（src0）、DataBlock偏移张量（src0Offset），根据src0Offset将输入张量src0按DataBlock（32Bytes）收集到临时张量（sharedTmpBuffer）中。
该步骤处理过程如下：
- 总迭代次数：hRepeat * vRepeat = 2 * 2 = 4；
- 每次迭代处理的src0元素个数：8 * 32 / sizeof(half) = 128（8：DataBlock的数量；32：每个DataBlock的大小为32B）；
- 每次迭代收集结果
- 迭代0：sharedTmpBuffer[0:127] = [1, 2, ..., 128]；
- 迭代1：sharedTmpBuffer[128:255] = [129, 130, ..., 256]；
- 迭代2：sharedTmpBuffer[256:383] = [257, 258, ..., 384]；
- 迭代3：sharedTmpBuffer[384:511] = [385, 386, ..., 512]。
步骤2. 将输入的张量src1进行广播填充。
调用Brcb接口，每次迭代从输入张量src1中取8个数，填充到结果张量sharedTmpBuffer的8个DataBlock中（每个DataBlock的大小为32B）。
该步骤处理过程如下：
步骤1收集的src0张量占用的空间大小 = 总迭代次数 * 每次迭代处理的元素个数 = 4 * 128 = 512。所以广播src1的元素从sharedTmpBuffer[512]开始存放；
Brcb指令迭代次数repeatTime = src1的数据长度 / 8 = 16 / 8 = 2次（Brcb指令每次迭代取8个数）；
将输入src1张量中的8个数据，填充到sharedTmpBuffer[512]位置起的8个DataBlock中去。输入是half数据类型，故每个元素复制32 / sizeof(half) = 16次。
结果：sharedTmpBuffer[512:1024] = [2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 2, 3, 3, ..., 33, 33]。
步骤3. 收集的src0张量与广播后的src1张量，调用Mul执行逐元素乘法，结果覆盖sharedTmpBuffer。
迭代计算次数：hRepeat * vRepeat = 2 * 2 = 4。
支持两种计算方式，由接口输入参数repeatMode控制（配置true或false）。
repeatMode=false 每次迭代，src0（数据存放位置为sharedTmpBuffer[0:511]）读取8个DataBlock，每个DataBlock的每个值均与src1（数据存放位置为sharedTmpBuffer[512:1024]）的单个数值相乘。
- 整个处理过程如下：
迭代0计算过程：第1个DataBlock（sharedTmpBuffer[0:15]）到第8个DataBlock（sharedTmpBuffer[112:127]），均与src1的2相乘。
即sharedTmpBuffer[0:127] = [1 * 2, ..., 128 * 2]；
迭代1计算过程：第1个DataBlock（sharedTmpBuffer[128:143]）到第8个DataBlock（sharedTmpBuffer[240:255]），均与src1的3相乘。
即sharedTmpBuffer[128:255] = [129 * 3, ..., 256 * 3]；
迭代2计算过程：第1个DataBlock（sharedTmpBuffer[256:271]）到第8个DataBlock（sharedTmpBuffer[368:383]），均与src1的4相乘。
即sharedTmpBuffer[256:383] = [257 * 4, ..., 384 * 4]；
迭代3计算过程：第1个DataBlock（sharedTmpBuffer[384:399]）到第8个DataBlock（sharedTmpBuffer[496:511]），均与src1的5相乘。
即sharedTmpBuffer[384:511] = [385 * 5, ..., 512 * 5]。
- 整个处理过程如下：
repeatMode=true 每次迭代，src0（数据存放位置为sharedTmpBuffer[0:511]）读取8个DataBlock，每个DataBlock分别与src1（存放位置为sharedTmpBuffer[512:1024]）的1个数值相乘，即src0的8个DataBlock分别对应src1的8个数值。
- 整个处理过程如下：
迭代0计算过程：第1个DataBlock（sharedTmpBuffer[0:15]）与src1的2相乘，第2个DataBlock（sharedTmpBuffer[16:31]）与src1的3相乘；...依次类推，第8个DataBlock（sharedTmpBuffer[112:127]）与src1的9相乘。
即sharedTmpBuffer[0:127] = [1 * 2, ..., 16 * 2, 17 * 3, ..., 128 * 9]；
迭代1计算过程：第1个DataBlock（sharedTmpBuffer[128:143]）与src1的10相乘，第2个DataBlock（sharedTmpBuffer[144:159]）与src1的11相乘；...依次类推，第8个DataBlock（sharedTmpBuffer[240:255]）与src1的17相乘。
即sharedTmpBuffer[128:255] = [129 * 10, ..., 144 * 10, 145 * 11, ..., 256 * 17]；
迭代2计算过程：第1个DataBlock（sharedTmpBuffer[256:271]）与src1的18相乘，第2个DataBlock（sharedTmpBuffer[272:287]）与src1的19相乘；...依次类推，第8个DataBlock（sharedTmpBuffer[368:383]）与src1的25相乘。
即sharedTmpBuffer[256:383] = [257 * 18, ..., 272 * 18, 273 * 19, ..., 384 * 25]；
迭代3计算过程：第1个DataBlock（sharedTmpBuffer[384:399]）与src1的26相乘，第2个DataBlock（sharedTmpBuffer[400:415]）与src1的27相乘；...依次类推，第8个DataBlock（sharedTmpBuffer[496:511]）与src1的33相乘。
即sharedTmpBuffer[384:511] = [385 * 26, ..., 390 * 26, 391 * 27, ..., 512 * 33]。
- 整个处理过程如下：
步骤4. 水平迭代累加，输出到dst。
调用Add接口完成以下处理：
- dst[0:127] = sharedTmpBuffer[0:127] + sharedTmpBuffer[128:255]；
- dst[128:255] = sharedTmpBuffer[256:383] + sharedTmpBuffer[384:511]。
函数原型
mask逐bit模式：
C++template <typename T> __aicore__ inline void BilinearInterpolation(const LocalTensor<T> &dst, const LocalTensor<T> &src0, const LocalTensor<uint32_t> &src0Offset, const LocalTensor<T> &src1, uint64_t mask[], uint8_t hRepeat, bool repeatMode, uint16_t dstBlkStride, uint16_t vROffset, uint8_t vRepeat, const LocalTensor<uint8_t> &sharedTmpBuffer);mask连续模式：
C++template <typename T> __aicore__ inline void BilinearInterpolation(const LocalTensor<T> &dst, const LocalTensor<T> &src0, const LocalTensor<uint32_t> &src0Offset, const LocalTensor<T> &src1, uint64_t mask, uint8_t hRepeat, bool repeatMode, uint16_t dstBlkStride, uint16_t vROffset, uint8_t vRepeat, const LocalTensor<uint8_t> &sharedTmpBuffer);
参数说明
模板参数及接口参数说明
表1 模板参数说明
| 参数名 | 描述 |
|---|---|
| T | 操作数数据类型。 |
表2 参数说明
| 参数名 | 输入/输出 | 描述 |
|---|---|---|
| dst | 输出 | 目的操作数。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 LocalTensor的起始地址需要32字节对齐。 |
| src0、src1 | 输入 | 源操作数。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 LocalTensor的起始地址需要32字节对齐。 两个源操作数的数据类型需要与目的操作数保持一致。 |
| src0Offset | 输入 | 源操作数。 类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 LocalTensor的起始地址需要32字节对齐。 |
| mask[]/mask | 输入 | mask用于控制每次迭代内参与计算的元素。详细设置参考掩码。 |
| hRepeat | 输入 | 水平方向迭代次数，取值范围为[1, 255]。 |
| repeatMode | 输入 | 迭代模式： • false：每次迭代src0读取的8个DataBlock中每个值均与src1的单个数值相乘。 • true：每次迭代src0的每个DataBlock分别与src1的1个数值相乘，即1次迭代共消耗src0的8个DataBlock和src1的8个element。 |
| dstBlkStride | 输入 | 单次迭代内，目的操作数不同DataBlock间地址步长，以32B为单位。 |
| vROffset | 输入 | 垂直迭代间，目的操作数地址偏移量，以元素为单位，取值范围为[128, 65535)，vROffset * sizeof(T)需要保证32字节对齐。 |
| vRepeat | 输入 | 垂直方向迭代次数，取值范围为[1, 255]。 |
| sharedTmpBuffer | 输入 | 临时空间。具体空间说明请参考下面的sharedTmpBuffer空间说明。 |
sharedTmpBuffer空间说明
- 针对Ascend 950PR/Ascend 950DT，不需要分配临时空间。
- 针对Atlas A3 训练系列产品/Atlas A3 推理系列产品，需要保证至少分配了src0.GetSize() * 32 + src1.GetSize() * 32字节的空间。
- 针对Atlas A2 训练系列产品/Atlas A2 推理系列产品，需要保证至少分配了src0.GetSize() * 32 + src1.GetSize() * 32字节的空间。
- 针对Atlas 推理系列产品AI Core，需要保证至少分配了src0OffsetLocal.GetSize() * sizeof(uint32_t)字节的空间。
数据类型
支持的数据类型为：half。
返回值说明
无
约束说明
- 操作数地址对齐要求请参见通用地址对齐约束。
- src0、src1、src0Offset之间不允许地址重叠，且两个垂直repeat的目的地址之间不允许地址重叠。
- 参数vROffset的取值范围为[128, 65535)。
- 水平方向迭代次数，取值范围为[1, 255]。
- 垂直方向迭代次数，取值范围为[1, 255]。
- 输入的临时空间sharedTmpBuffer，空间大小要求请参考sharedTmpBuffer空间说明。
- 参数src0Offset的取值要求如下：
- 取值应保证src0元素类型位宽对齐。
- 偏移地址后需要32字节对齐。
- 偏移地址后不能超出UB大小数据的范围。
- 地址偏移的取值范围：不能超出uint32_t的范围。
- 当参数repeatMode配置为true时，需确保src1的有效数据长度*16 ≥ src0的数据长度。
调用示例
接口样例-mask连续模式
C++AscendC::LocalTensor<half> dstLocal, src0Local, src1Local; // repeatMode = false，src1Local的数据长度为16即可 AscendC::LocalTensor<uint32_t> src0OffsetLocal; AscendC::LocalTensor<uint8_t> tmpLocal; uint64_t mask = 128; // mask连续模式 uint8_t hRepeat = 2; // 水平迭代2次 bool repeatMode = false; // 迭代模式 uint16_t dstBlkStride = 1; // 单次迭代内数据连续写入 uint16_t vROffset = 128; // 相邻迭代间数据连续写入 uint8_t vRepeat = 2; // 垂直迭代2次 AscendC::BilinearInterpolation(dstLocal, src0Local, src0OffsetLocal, src1Local, mask, hRepeat, repeatMode, dstBlkStride, vROffset, vRepeat, tmpLocal);接口样例-mask逐bit模式
C++AscendC::LocalTensor<half> dstLocal, src0Local, src1Local; AscendC::LocalTensor<uint32_t> src0OffsetLocal; AscendC::LocalTensor<uint8_t> tmpLocal; uint64_t mask[2] = { UINT64_MAX, UINT64_MAX }; // mask逐bit模式 uint8_t hRepeat = 2; // 水平迭代2次 bool repeatMode = false; // 迭代模式 uint16_t dstBlkStride = 1; // 单次迭代内数据连续写入 uint16_t vROffset = 128; // 相邻迭代间数据连续写入 uint8_t vRepeat = 2; // 垂直迭代2次 AscendC::BilinearInterpolation(dstLocal, src0Local, src0OffsetLocal, src1Local, mask, hRepeat, repeatMode, dstBlkStride, vROffset, vRepeat, tmpLocal);
结果示例如下：
输入数据(src0Local,half): [1,2,3,...,512]
输入数据(src1Local,half): [2,3,4,...,17]
输入数据(src0OffsetLocal,uint32_t): [0,32,64,...,992]
输出数据(dstLocal,half): [389, 394, 399, 404, ...,4096]
