NZ2NZ

特性说明

矩阵计算的搬出过程中NZ2NZ的核心功能体现为，矩阵计算结果搬出前后保持NZ数据排布不变。

以如下产品型号为例：

Atlas A3 训练系列产品/Atlas A3 推理系列产品

Atlas A2 训练系列产品/Atlas A2 推理系列产品

NZ2NZ转化过程可以参考以下伪代码：

C++

for (j = 0; j < mSize; j++) {
    src_temp_n_addr = src + j * sizeof(L0C_element) * 16;
    dst_temp_n_addr = dst + j * 16 * sizeof(DST_element);
    for (k = 0; k < ceil(nSize / 16); k++) {
        src_block_addr = src_temp_n_addr + k * srcStride * sizeof(L0C_element) * 16;
        dst_block_addr = dst_temp_n_addr + k * dstStride * 32;
    }
}

伪代码使用的参数具体说明如下：

• src表示源操作数搬运的起始地址。
• dst表示目的操作数搬运的起始地址。
• 源操作数中NZ矩阵每一行的起始地址为src_temp_n_addr。
• 目的操作数中NZ矩阵每一行的起始地址为dst_temp_n_addr。
• 在每一行中，以16个数据为粒度进行数据块切分，源操作数每一块数据块的起始地址为src_block_addr，目的操作数中每一数据块起始地址为dst_block_addr。

以下参数为NZ2NZ用户可配置参数，含义及取值范围参见Fixpipe搬运参数：

• mSize与nSize分别表示矩阵M方向和N方向上的维度。
• srcStride表示源NZ矩阵中不同Z分形列的间隔，单位为C0_Size（C0_Size=16*sizeof(T)，T为操作数的数据类型）。
• dstStride表示目标NZ矩阵中不同Z分形列的间隔，单位为32字节。

以Ascend 950PR/Ascend 950DT为例，NZ2NZ转化过程可以参考以下伪代码：

C++

for (j = 0; j < mSize; j++) {
    src_temp_n_addr = src + j * sizeof(L0C_element) * 16;
    dst_temp_n_addr = dst + j * 16 * sizeof(DST_element);
    for (k = 0; k < ceil(nSize / 16); k++) {
        src_block_addr = src_temp_n_addr + k * srcStride * sizeof(L0C_element) * 16;
        dst_block_addr = dst_temp_n_addr + k * dstStride * sizeof(DST_element);
    }
}

伪代码使用的参数具体说明如下：

• src表示源操作数搬运的起始地址。
• dst表示目的操作数搬运的起始地址。
• 源操作数中NZ矩阵每一行的起始地址为src_temp_n_addr。
• 目的操作数中NZ矩阵每一行的起始地址为dst_temp_n_addr。
• 在每一行中，以16个数据为粒度进行数据块切分，源操作数每一块数据块的起始地址为src_block_addr，目的操作数中每一数据块起始地址为dst_block_addr。

以下参数为NZ2NZ用户可配置参数，含义及取值范围参见Fixpipe搬运参数：

• mSize与nSize分别表示矩阵M方向和N方向上的维度。
• srcStride表示源NZ矩阵中不同Z分形列的间隔，单位为C0_Size（C0_Size=16*sizeof(T)，T为操作数的数据类型）。
• dstStride表示目标NZ矩阵中不同Z分形列的间隔，单位为element。

特性约束

• 当NZ2NZ与F32 Channel Split特性组合开启时，搬出到GM的NZ分形中的小分形维度为16*8，确保小z分形的大小为512B。
• 对于B8数据类型NZ输出时，Channel Merge默认开启，搬出GM/L1 Buffer小分形维度为16*32，确保小z分形的大小为512B。
• 对于B4数据类型NZ输出时，Channel Merge默认开启，搬出GM/L1 Buffer小分形维度为16*64，确保小z分形的大小为512B。
• 目标操作数地址之间不能重叠。

使用示例

如下图所示，在L0C Buffer中有一个NZ格式的矩阵，该矩阵N方向上维度为48，M方向上维度为24，经过NZ2NZ转换，将数据格式变为右部分所示排布。

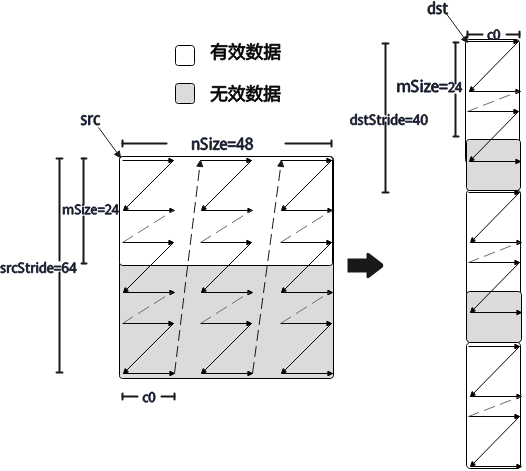

图1 NZ2NZ示意图（NPU架构版本2201）

示意图中参数设置示例（通过Fixpipe接口搬运并去除dummy数据）和解释说明如下：

• 当M方向上的数据元素个数不是16的倍数时，搬入时会额外读取dummy数据，并在写入目标位置后丢弃这些dummy数据。矩阵块被定义为连续的16*16的数据块，数据块的个数为M/16向上取整，矩阵块的长度为M*16*sizeof(T)，T是数据类型。
• nSize=48，表示源NZ矩阵中待搬运矩阵在N方向上的大小为48个元素。
• mSize=24，表示源NZ矩阵中待搬运矩阵在M方向上的大小为24个元素。
• srcStride=64，表示源NZ矩阵中待搬运矩阵相邻Z排布的起始地址偏移，即下图中第一个Z排布的起始地址与第二个Z排布的起始地址之间的间隔为64 * C0_Size。
• dstStride = 40，表示目的NZ矩阵中相邻Z排布的起始地址偏移，即下图中第一个Z排布的起始地址与第二个Z排布的起始地址之间的间隔为40*32字节。

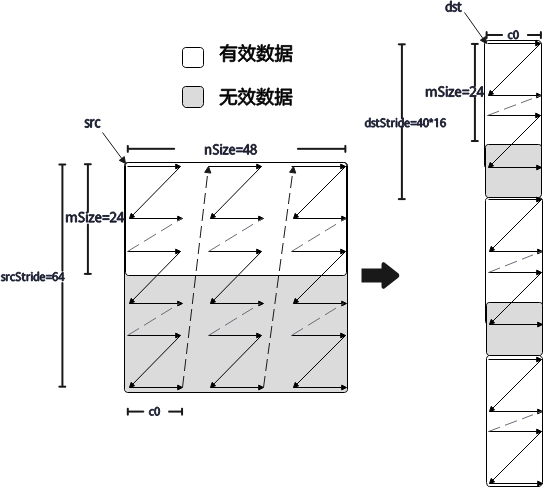

图2 NZ2NZ示意图（NPU架构版本3510）

示意图中参数设置示例（通过Fixpipe接口搬运并去除dummy数据）和解释说明如下：

• 当M方向上的数据元素个数不是16的倍数时，搬入时会额外读取dummy数据，并在写入目标位置后丢弃这些dummy数据。矩阵块被定义为连续的16*16的数据块，数据块的个数为M/16向上取整，矩阵块的长度为M*16*sizeof(T)，T是数据类型。
• nSize=48，表示源NZ矩阵中待搬运矩阵在N方向上的大小为48个元素。
• mSize=24，表示源NZ矩阵中待搬运矩阵在M方向上的大小为24个元素。
• srcStride=64，表示源NZ矩阵中待搬运矩阵相邻Z排布的起始地址偏移，即下图中第一个Z排布的起始地址与第二个Z排布的起始地址之间的间隔为64 * C0_Size。
• dstStride = 40 * 16，表示目的NZ矩阵中相邻Z排布的起始地址偏移，即下图中第一个Z排布的起始地址与第二个Z排布的起始地址之间的间隔为40*16个元素。
