LoadData（2D矩阵搬运）

产品支持情况​

  • Ascend 950PR/Ascend 950DT：支持
  • Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
  • Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
  • Atlas 200I/500 A2 推理产品：支持
  • Atlas 推理系列产品AI Core：支持
  • Atlas 推理系列产品Vector Core：不支持
  • Atlas 训练系列产品：支持
  • Kirin X90：支持
  • Kirin 9030：支持

功能说明​

头文件路径为："basic_api/kernel_operator_mm_intf.h"。

负责完成普通矩阵计算所需的2D格式数据的搬运，以大小为512字节的数据分形为单位进行搬运，支持如下数据通路的搬运：

  • 支持GM->L0A Buffer、GM->L0B Buffer、L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer。
  • 特别针对Ascend 950PR/Ascend 950DT：仅支持L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer。

对于不同的数据类型，每个数据分形对应的矩阵如下：

  • 对于b8数据类型，每个数据分形在L0A Buffer中为一个16×32的矩阵，在L0B Buffer中为一个32×16的矩阵。
  • 对于b16数据类型，每个数据分形为一个16×16的矩阵。
  • 对于b32数据类型，每个数据分形在L0A Buffer中为一个16×8的矩阵，在L0B Buffer中为一个8×16的矩阵。

实现原理可参考伪代码：LoadData（2D矩阵搬运）伪代码。

函数原型​

C++
template <typename T>
__aicore__ inline void LoadData(const LocalTensor<T>& dst, const LocalTensor<T>& src, const LoadData2DParams& loadDataParams)

template <typename T>
__aicore__ inline void LoadData(const LocalTensor<T>& dst, const GlobalTensor<T>& src, const LoadData2DParams& loadDataParams)

针对Ascend 950PR/Ascend 950DT：

C++
template <typename T>
__aicore__ inline void LoadData(const LocalTensor<T>& dst, const LocalTensor<T>& src, const LoadData2DParams& loadDataParams)

参数说明​

表1 通用参数说明

参数名称输入/输出含义
dst输出目的操作数，类型为LocalTensor。
分形约束参考矩阵计算输入搬运约束。
起始地址对齐约束参考对齐约束。
数据类型和src的数据类型保持一致。
支持的物理存储位置为L0A Buffer（TPosition: A2）/L0B Buffer（TPosition: B2）。
数据连续排列顺序由目的操作数所在TPosition决定：A2对应ZZ格式/NZ格式，分形大小为16×(32字节/sizeof(T))；B2对应ZN格式，分形大小为(32字节/sizeof(T))×16。
src输入源操作数，类型为LocalTensor或GlobalTensor。
分形约束参考矩阵计算输入搬运约束。
起始地址对齐约束参考对齐约束。
数据类型和dst的数据类型保持一致。
位于L1 Buffer（TPosition: A1/B1）时无格式要求，一般情况下为NZ格式，分形大小为16×(32字节/sizeof(T))。
loadDataParams输入LoadData参数结构体，类型为LoadData2DParams，具体参考表2。

表2 LoadData2DParams结构体内参数说明

参数名称含义
startIndex分形矩阵ID，说明搬运起始位置为源操作数中第几个分形（0为源操作数中第1个分形矩阵）。取值范围：startIndex∈[0, 65535]。单位：512字节。默认为0。
特性细节可参考：设置搬运起始位置。
repeatTimes迭代次数，每个迭代可以处理512字节数据。取值范围：repeatTimes∈[0, 255]。
注：repeatTimes=0表示不执行搬运，该接口将被视为NOP（空操作）。
srcStride相邻迭代间，源操作数前一个分形与后一个分形起始地址的间隔，单位：512字节。取值范围：srcStride∈[0, 65535]。默认为0。
特性细节可参考：非连续搬入。
注：srcStride=0表示在连续的重复执行周期之间，重复获取相同的分形矩阵。
sid此参数用户无需关注，设置为0即可。
注：预留的扩展参数，当前因后续架构升级，该参数已废弃，不对其进行业务处理。
dstGap相邻迭代间，目的操作数前一个分形结束地址与后一个分形起始地址的间隔，单位：512字节。取值范围：dstGap∈[0, 65535]。默认为0。
特性细节可参考：非连续搬入。
注：dstGap=0表示相邻repeat目的操作数起始地址间隔1个数据分形即连续存放。
ifTranspose是否启用转置功能，对每个分形矩阵进行转置，默认为false：
  • true：启用
  • false：不启用
特性细节可参考：分形转置。
注：只有L1 Buffer->L0A Buffer和L1 Buffer->L0B Buffer通路才能开启转置，开启转置功能时，源操作数、目的操作数仅支持b16数据类型。
addrMode用于控制多次迭代场景下，源操作数中每一次迭代的分形矩阵索引ID是递增还是递减：
  • 0（默认）：递增，下一次repeat index = startIndex + srcStride * repeatTimes；
  • 1：递减，下一次repeat index = startIndex - srcStride * repeatTimes。
特性细节可参考：控制地址更新方式。
注：目前仅GM->L1 Buffer通路支持配置，保持默认值0即可，该参数不涉及性能。

数据类型​

Ascend 950PR/Ascend 950DT，支持数据类型为：uint8_t、int8_t、uint16_t、int16_t、half、bfloat16_t、uint32_t、int32_t、float。

Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持数据类型为：int4b_t、uint8_t、int8_t、uint16_t、int16_t、half、bfloat16_t、uint32_t、int32_t、float；注：int4b_t仅支持L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer通路。

Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持数据类型为：int4b_t、uint8_t、int8_t、uint16_t、int16_t、half、bfloat16_t、uint32_t、int32_t、float；注：int4b_t仅支持L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer通路。

Atlas 200I/500 A2 推理产品，支持数据类型为：uint8_t、int8_t、uint16_t、int16_t、half、bfloat16_t、uint32_t、int32_t、float。

Atlas 训练系列产品，支持数据类型为：uint8_t、int8_t、uint16_t、int16_t、half。

Atlas 推理系列产品AI Core，支持数据类型为：int4b_t、uint8_t、int8_t、uint16_t、int16_t、half；注：int4b_t仅支持L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer通路。

Kirin X90，支持数据类型为：int8_t、half。

Kirin 9030，支持数据类型为：half。

返回值说明​

无

约束说明​

  • repeatTimes为0时，表示不执行搬运，该接口将被视为NOP（空操作）。
  • 只有L1 Buffer->L0A Buffer/L0B Buffer通路才能开启转置，开启转置功能时，源操作数、目的操作数仅支持b16数据类型。
  • 当目的地址位于L0A Buffer/L0B Buffer时，地址必须512字节对齐。当源地址或目的地址位于L1 Buffer时，地址必须32字节对齐。当源地址位于GM时，地址必须1字节对齐。
  • 当源地址位于GM时，指令执行占用的流水为PIPE_MTE2；当源地址位于L1 Buffer时，指令执行占用的流水为PIPE_MTE1。
  • 当srcStride=0时，表示连续的repeat之间读取源操作数中的同一块数据分形。
  • 对于Atlas 推理系列产品AI Core，在配合Mmad接口使用、B矩阵数据类型为S4场景下，如果通过ifTranspose参数启用转置，只支持64×64的分形。
  • 不同型号的物理存储位置不同，开发者可以参考如下：
    • 支持的物理存储位置为Global Memory（TPosition: GM）/L1 Buffer（TPosition: A1/B1）。
    • 特别针对Ascend 950PR/Ascend 950DT，支持的物理存储位置为L1 Buffer（TPosition: A1/B1）。
  • 特别针对Ascend 950PR/Ascend 950DT，设置dstGap参数无效。

关键特性说明​

非连续搬入​

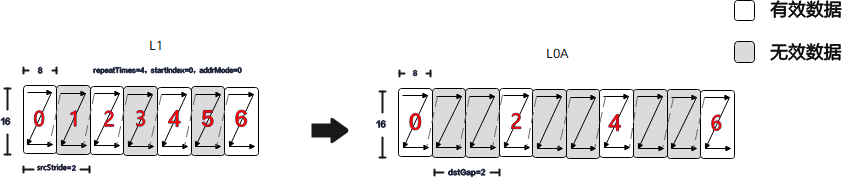

  • 利用srcStride和dstGap参数进行跳读跳写，从L1 Buffer搬运四个float数据类型的分形到L0A Buffer。

    startIndex为0：说明搬运起始位置为源操作数中第1个分形（0为源操作数中第1个分形矩阵）。

    repeatTimes为4：表示每条指令搬运4个数据分形。

    srcStride为2：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔2个数据分形。

    dstGap为2：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔2个数据分形。

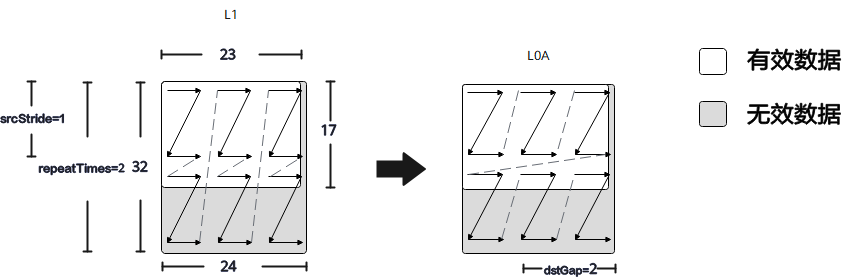

  • 从L1 Buffer搬运数据类型为float的6个数据分形到L0A Buffer，不开启转置

    需要循环调用搬运指令3次，每次调用搬运指令，源操作数地址需要偏移2个数据分形，目的操作数地址需要偏移1个数据分形。

    repeatTimes为2：表示每条指令搬运2个数据分形。

    srcStride为1：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔1个数据分形，表示数据分形在物理上相邻。

    dstGap为2：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔2个数据分形。

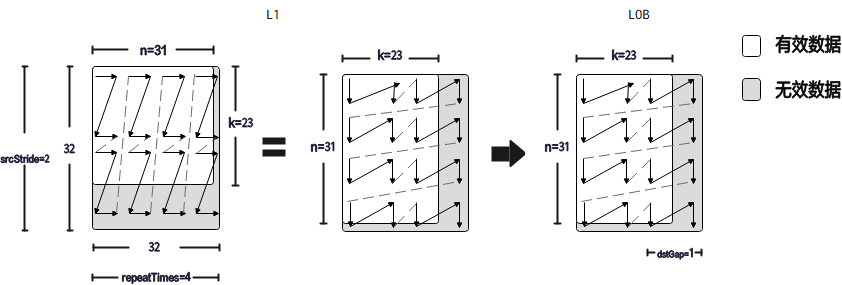

  • 从L1 Buffer搬运数据类型为float的8个数据分形到L0B Buffer，不开启转置

    需要循环调用搬运指令2次，每次调用搬运指令，源操作数地址需要偏移1个数据分形，目的操作数地址需要偏移1个数据分形。

    repeatTimes为4：表示每条指令搬运4个数据分形。

    srcStride为2：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔2个数据分形。

    dstGap为1：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔1个数据分形。

设置搬运起始位置​

从L1 Buffer搬运4个float数据类型的分形到L0A Buffer，通过设置startIndex为1跳过第1个分形。

startIndex为1：说明搬运起始位置为源操作数中第2个分形。

repeatTimes为4：表示每条指令搬运4个数据分形。

srcStride为2：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔2个数据分形。

dstGap为2：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔2个数据分形。

分形转置​

  • 数据类型为half时，通过设置ifTranspose为1开启转置。

    startIndex为0：说明搬运起始位置为源操作数中第1个分形。

    repeatTimes为2：表示每条指令搬运2个数据分形。

    srcStride为2：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔2个数据分形。

    dstGap为2：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔2个数据分形。

    ifTranspose=1：表示开启转置。

  • 从L1 Buffer搬运数据类型为half的6个数据分形到L0A Buffer，开启转置。

    需要循环调用搬运指令2次，每次调用搬运指令，源操作数地址需要偏移1个数据分形，目的操作数地址需要偏移1个数据分形。

    repeatTimes为3：表示每条指令搬运3个数据分形。

    srcStride为2：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔2个数据分形。

    dstGap为1：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔1个数据分形。

    ifTranspose=1：表示开启转置。

控制地址更新方式​

从GM搬运四个float数据类型的分形到L1 Buffer，设置addrMode为1改变源操作数地址的更新方式。

addrMode为1：源操作数地址每次迭代在前一个地址的基础上减去srcStride。

startIndex为6：说明搬运起始位置为源操作数中第7个分形。

repeatTimes为4：表示每条指令搬运4个数据分形。

srcStride为2：表示源操作数上，前一个数据分形的首地址与后一个数据分形的首地址之间间隔2个数据分形。

dstGap为2：表示目的操作数上，前一个数据分形的尾地址与后一个数据分形的首地址之间间隔2个数据分形。

调用示例​

一、如下示例中：在A矩阵不转置，数据类型为half的场景下，可以直接调用LoadData（2D矩阵搬运）接口，无需开启转置相关参数。

搬运过程的数据排布变化示意图如下：

示例代码片段如下，仅展示样例中的部分代码，完整示例请参考：load_data_l12l0样例。

C++
uint32_t dstOffset = CeilDivision(k, fractalShape[1]) * fractalSize;
uint32_t srcOffset = fractalSize;
// Nz -> Zz
AscendC::LoadData2DParams loadDataParams;
loadDataParams.repeatTimes = CeilDivision(k, fractalShape[1]);
loadDataParams.srcStride = CeilDivision(m, fractalShape[0]);
loadDataParams.dstGap = 0;
loadDataParams.ifTranspose = false;
for (int i = 0; i < CeilDivision(m, fractalShape[0]); ++i) {
    AscendC::LoadData(a2Local[i * dstOffset], a1Local[i * srcOffset], loadDataParams);
}

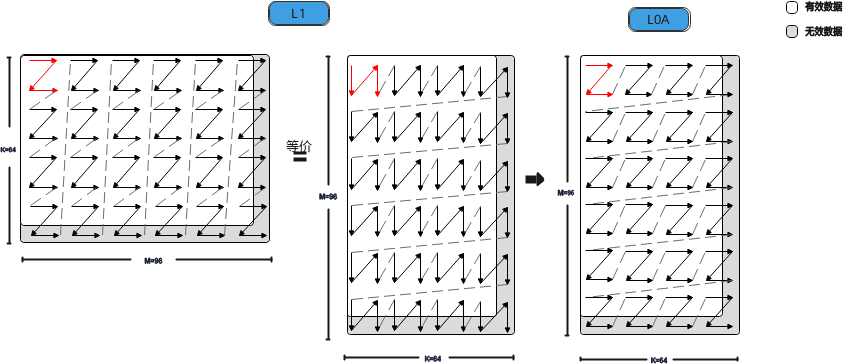

二、如下示例中：在A矩阵转置，数据类型为half的场景下，调用LoadData（2D矩阵搬运）接口需开启转置相关参数。

搬运过程的数据排布变化示意图如下：

示例代码片段如下，仅展示样例中的部分代码，完整示例请参考：load_data_l12l0样例。

C++
uint32_t dstOffset = CeilDivision(k, fractalShape[0]) * fractalSize;
uint32_t srcOffset = CeilDivision(k, fractalShape[0]) * fractalSize;
// Nz -> Zz
AscendC::LoadData2DParams loadDataParams;
loadDataParams.repeatTimes = CeilDivision(k, fractalShape[0]);
// 源操作数，内轴，相邻迭代间
loadDataParams.srcStride = 1;
loadDataParams.dstGap = 0;
loadDataParams.ifTranspose = true;
for (int i = 0; i < CeilDivision(m, fractalShape[1]); ++i) {
    AscendC::LoadData(a2Local[i * dstOffset], a1Local[i * srcOffset], loadDataParams);
}
