LoadData（2D矩阵搬运V2）
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
- Kirin X90：不支持
- Kirin 9030：不支持
功能说明
头文件路径为："basic_api/kernel_operator_mm_intf.h"。
负责完成普通矩阵计算所需的2D格式数据的搬运，以大小为512字节的数据分形为单位进行，支持如下数据通路：
- L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer。
对于不同的数据类型，每个数据分形对应的矩阵如下：
- 对于b4数据类型，每个数据分形在L0A Buffer中为一个16×64的矩阵，在L0B Buffer中为一个64×16的矩阵。
- 对于b8数据类型，每个数据分形在L0A Buffer中为一个16×32的矩阵，在L0B Buffer中为一个32×16的矩阵。
- 对于b16数据类型，每个数据分形为一个16×16的矩阵。
- 对于b32数据类型，每个数据分形在L0A Buffer中为一个16×8的矩阵，在L0B Buffer中为一个8×16的矩阵。
函数原型
C++
template <typename T>
__aicore__ inline void LoadData(const LocalTensor<T>& dst, const LocalTensor<T>& src, const LoadData2DParamsV2& loadDataParams)
参数说明
表1 模板参数说明
| 参数名称 | 含义 |
|---|---|
| T | 源操作数和目的操作数的数据类型。 |
表2 通用参数说明
| 参数名称 | 输入/输出 | 含义 |
|---|---|---|
| dst | 输出 | 目的操作数，类型为LocalTensor。 分形约束参考矩阵计算输入搬运约束。 起始地址对齐约束参考对齐约束。 数据类型和src的数据类型保持一致。 支持的物理存储位置为L0A Buffer（TPosition: A2）/L0B Buffer（TPosition: B2）。 |
| src | 输入 | 源操作数，类型为LocalTensor。 分形约束参考矩阵计算输入搬运约束。 起始地址对齐约束参考对齐约束。 数据类型和dst的数据类型保持一致。 支持的物理存储位置为L1 Buffer（TPosition: A1/B1）。 |
| loadDataParams | 输入 | LoadData参数结构体，类型为LoadData2DParamsV2，具体参考表3。 |
| 参数名称 | 含义 |
|---|---|
| mStartPosition | 以M×K矩阵为例，源矩阵M轴方向的起始位置，单位为16个元素。 |
| kStartPosition | 以M×K矩阵为例，源矩阵K轴方向的起始位置，单位为32字节。 |
| mStep | 以M×K矩阵为例，源矩阵M轴方向搬运长度，单位为16个元素。取值范围：mStep∈[0, 255]。 通过ifTranspose参数启用转置功能时，mStep除需满足取值范围外，还需满足以下额外约束： •当数据类型为b4时，mStep必须是4的倍数； •当数据类型为b8时，mStep必须是2的倍数； •当数据类型为b16时，mStep必须是1的倍数； •当数据类型为b32时，mStep无额外约束。 注：mStep=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| kStep | 以M×K矩阵为例，源矩阵K轴方向搬运长度，单位为32字节。取值范围：kStep∈[0, 255]。 通过ifTranspose参数启用转置功能时，kStep除需满足取值范围外，还需满足以下额外约束： •当数据类型为b4、b8或b16时，kStep没有额外约束； •当数据类型为b32时，kStep必须是2的倍数。 注：kStep=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| srcStride | 以M×K矩阵为例，源矩阵K方向前一个分形起始地址与后一个分形起始地址的间隔，单位：512字节。 |
| dstStride | 以M×K矩阵为例，目标矩阵K方向前一个分形起始地址与后一个分形起始地址的间隔，单位：512字节。 |
| ifTranspose | 是否启用转置功能，对每个分形矩阵进行转置，默认为false： • true：启用 • false：不启用 注意：只有L1 Buffer（TPosition: A1）->L0A Buffer（TPosition: A2）和L1 Buffer（TPosition: B1）->L0B Buffer（TPosition: B2）通路才能开启转置。开启转置功能时，支持b4、b8、b16、b32数据类型。 |
| sid | 预留参数，配置为0即可。 注：兼容旧款产品接口传入，Ascend 950PR/Ascend 950DT产品不做处理。 |
LoadData2DParamsV2结构体在不启用转置时，示意图如下，参数设置值和解释说明如下：
- mStartPosition=2，表示源矩阵M轴方向的起始位置为第32个元素（2×16个元素）。
- kStartPosition=2，表示源矩阵K轴方向的起始位置为第32个元素（2×32字节）。
- mStep=2，表示源矩阵M轴方向搬运长度为32个元素（2×16个元素）。
- kStep=3，表示源矩阵K轴方向搬运长度为48个元素（3×32字节）。
- srcStride=5，表示源矩阵K方向前一个分形起始地址与后一个分形起始地址的间隔为1280个元素（5×512字节）。
- dstStride=3，表示目的矩阵K方向前一个分形起始地址与后一个分形起始地址的间隔为768个元素（3×512字节）。
- ifTranspose=false，表示不启用转置。
- sid=0，预留参数，配置为0即可。

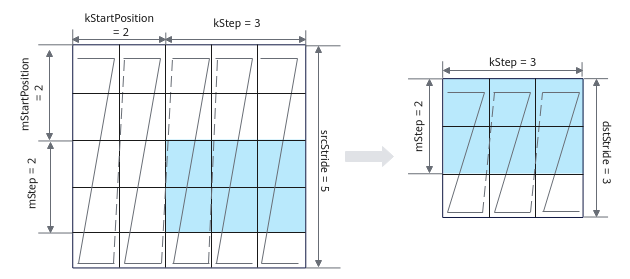

图1 LoadData2DParamsV2结构体参数示例（以half数据类型，不启用转置为例）
数据类型
支持的数据类型：int8_t、uint8_t、fp4x2_e2m1_t、fp4x2_e1m2_t、hifloat8_t、fp8_e5m2_t、fp8_e4m3fn_t、half、bfloat16_t、int32_t、uint32_t、float。
返回值说明
无
约束说明
- mStep和kStep为0时，表示不执行搬运，该接口将被视为NOP（空操作）。
- 当目的地址位于L0A Buffer/L0B Buffer时，地址必须512字节对齐；当源地址或目的地址位于L1 Buffer时，地址必须32字节对齐。
- 对于矩阵转置操作，不同的数据类型需要满足不同的mStep和kStep约束：b4数据类型时，mStep必须是4的倍数；b8数据类型时，mStep必须是2的倍数；b16数据类型时，mStep必须是1的倍数；b32数据类型时，kStep必须是2的倍数。
关键特性说明
非转置场景搬入及搬运起始位置计算
利用mStep和kStep搬运多个方向的数据块，以[M, K]的NZ分形为例：
- mStartPosition为2，说明M方向搬运起始位置是在距离源操作数起始位置M轴方向16×2=32个元素的位置。
- kStartPosition为2，说明K方向搬运起始位置是距离源操作数起始位置K轴方向32B×2=64B的位置。
- srcStride为5，表示源操作数中，K方向前一个分形起始地址与后一个分形起始地址的间隔为5。
- dstStride为3，表示目的操作数中，K方向前一个分形起始地址与后一个分形起始地址的间隔为3。
起始地址计算公式为：
因此，最终的搬运起始位置为第十三个分形矩阵（源操作数起始地址开始为第1个分形矩阵）。

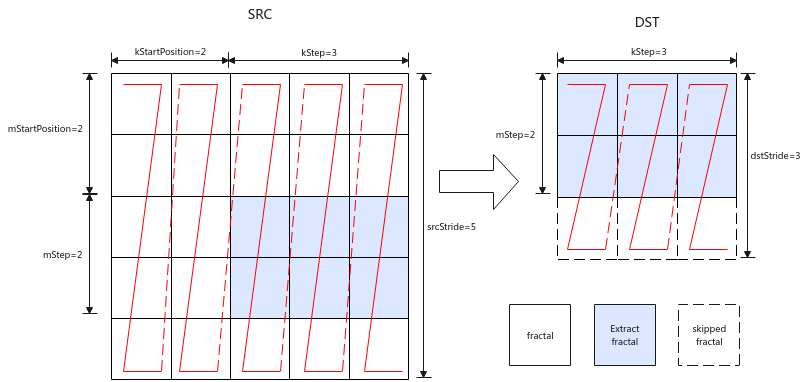

图2 搬运起始位置示意图
转置场景搬入
对b4/b8/b16/b32的矩阵转置操作，需要满足mStep和kStep的约束：
- b4数据类型时，mStep必须是4的倍数。
- b8数据类型时，mStep必须是2的倍数。
- b16数据类型时，mStep必须是1的倍数。
- b32数据类型时，kStep必须是2的倍数。
各数据类型转置示意图如下：
图3 b4数据类型转置示意图
图4 b8数据类型转置示意图
图5 b16数据类型转置示意图
图6 b32数据类型转置示意图
调用示例
示例代码片段如下，仅展示样例中的部分代码，完整使用样例请参见LoadData（2D矩阵搬运V2）样例。
C++
// LoadData: Nz -> Nz
uint32_t m = 40;
uint32_t k = 70;
uint32_t fractalShape[2] = {16, 32 / sizeof(half)};
uint32_t fractalSize = fractalShape[0] * fractalShape[1];
uint16_t mStep = (m + fractalShape[0] - 1) / fractalShape[0];
AscendC::LoadData2DParamsV2 loadDataParams;
loadDataParams.mStep = mStep;
loadDataParams.kStep = (k + fractalShape[1] - 1) / fractalShape[1];
loadDataParams.srcStride = mStep;
loadDataParams.dstStride = mStep;
loadDataParams.ifTranspose = false;
AscendC::LoadData(a2Local, a1Local, loadDataParams);
