离散搬出（Scatter）
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：不支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：不支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
功能说明
头文件路径为："basic_api/reg_compute/kernel_reg_compute_datacopy_intf.h"。

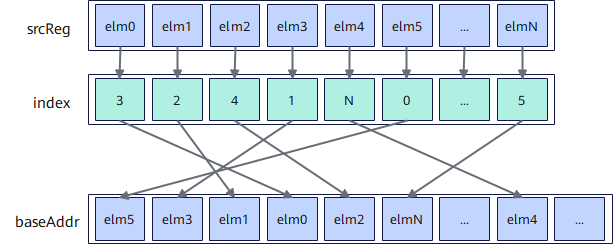

该指令会根据索引值index将源操作数srcReg中的元素分散到目的操作数UB中。分散过程如图1所示：
图 1 Scatter功能说明
函数原型
C++
template <typename T = DefaultType, typename U = DefaultType, typename S, typename V>
__simd_callee__ inline void Scatter(__ubuf__ T* baseAddr, S& srcReg, V& index, MaskReg& mask)
参数说明
表 1 模板参数说明
| 参数名 | 描述 |
|---|---|
| T | 目的操作数的数据类型。支持的数据类型请参考数据类型。 |
| U | 索引值index的数据类型。支持的数据类型请参考数据类型。 |
| S | 源操作数的RegTensor类型。例如RegTensor<half>，由编译器自动推导，用户不需要手动填写。 |
| V | 索引值的RegTensor类型，例如RegTensor<uint16_t>，由编译器自动推导，用户不需要手动填写。 |
表 2 参数说明
| 参数名 | 输入/输出 | 描述 |
|---|---|---|
| baseAddr | 输出 | 目的操作数，UB中的基地址，需要32字节对齐。 |
| srcReg | 输入 | 源操作数，类型为RegTensor。 |
| index | 输入 | 索引值，srcReg中的每个元素在UB中相对于baseAddr的位置，单位：元素个数。类型为RegTensor。 注：index中的值必须唯一。若存在重复的index值，系统仅保留其中一个对应的数据，其余将被忽略。无法确定具体保留哪一个，因此必须确保index值不重复。 |
| mask | 输入 | 源操作数元素操作的有效指示，详细说明请参考MaskReg。 |
数据类型
表 3 Scatter操作数数据类型对应表
| 目的操作数 | 索引值 |
|---|---|
| int8_t | uint16_t |
| uint8_t | uint16_t |
| int16_t | uint16_t |
| uint16_t | uint16_t |
| half | uint16_t |
| bfloat16_t | uint16_t |
| int32_t | uint32_t |
| uint32_t | uint32_t |
| float | uint32_t |
| int64_t | uint32_t |
| int64_t | uint64_t |
| uint64_t | uint32_t |
| uint64_t | uint64_t |
返回值说明
无
约束说明
位于Unified Buffer的首地址必须32B对齐。
当T为int8_t或者uint8_t数据类型时，源操作数中仅偶数位元素有效。即srcReg中的偶数位置[0, 2, 4, ..., 252, 254]的数据会被分散存储到目的操作数中。
index中的值必须唯一。若存在重复的index值，系统仅保留其中一个对应的数据，其余将被忽略。无法确定具体保留哪一个，因此必须确保index值不重复。
当目的操作数的数据类型T为B64时，T、U、S、V只支持以下组合：
T U S（自动推导） V（自动推导） 备注 int64_t uint32_t RegTensor<int64_t, RegTraitNumOne> RegTensor<uint32_t> index的前32个数有效 int64_t uint32_t RegTensor<int64_t, RegTraitNumTwo> RegTensor<uint32_t> - int64_t uint64_t RegTensor<int64_t, RegTraitNumOne> RegTensor<uint64_t, RegTraitNumOne> - int64_t uint64_t RegTensor<int64_t, RegTraitNumOne> RegTensor<uint64_t, RegTraitNumTwo> index的前32个数有效 int64_t uint64_t RegTensor<int64_t, RegTraitNumTwo> RegTensor<uint64_t, RegTraitNumTwo> - uint64_t uint32_t RegTensor<uint64_t, RegTraitNumOne> RegTensor<uint32_t> index的前32个数有效 uint64_t uint32_t RegTensor<uint64_t, RegTraitNumTwo> RegTensor<uint32_t> - uint64_t uint64_t RegTensor<uint64_t, RegTraitNumOne> RegTensor<uint64_t, RegTraitNumOne> - uint64_t uint64_t RegTensor<uint64_t, RegTraitNumOne> RegTensor<uint64_t, RegTraitNumTwo> index的前32个数有效 uint64_t uint64_t RegTensor<uint64_t, RegTraitNumTwo> RegTensor<uint64_t, RegTraitNumTwo> -
调用示例
C++
template <typename T, typename U>
__simd_vf__ inline void ScatterVF(__ubuf__ T* dstAddr, __ubuf__ T* srcAddr, __ubuf__ U* indexAddr, uint32_t count, uint16_t oneRepeatSize)
{
AscendC::Reg::RegTensor<T> srcReg;
AscendC::Reg::RegTensor<U> indexReg;
AscendC::Reg::MaskReg mask;
uint16_t repeatTimes = AscendC::CeilDivision(count, oneRepeatSize);
for (uint16_t i = 0; i < repeatTimes; ++i) {
mask = AscendC::Reg::UpdateMask<T>(count);
AscendC::Reg::LoadAlign(srcReg, srcAddr + i * oneRepeatSize);
AscendC::Reg::LoadAlign(indexReg, indexAddr + i * oneRepeatSize);
AscendC::Reg::Scatter(dstAddr, srcReg, indexReg, mask);
}
}
