LoadDataWithSparse
产品支持情况
- Ascend 950PR/Ascend 950DT：不支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
- Kirin X90：不支持
- Kirin 9030：不支持
功能说明
头文件路径为："basic_api/kernel_operator_mm_intf.h"。
用于从L1 Buffer中搬运以512字节为单位存放的稠密权重矩阵到L0B Buffer里，同时搬运以128字节为单位的索引矩阵到内置的专用buffer空间（用于后续MmadWithSparse接口进行读取）。
索引矩阵的数据类型为uint2，需要拼成uint8的数据类型，再传入接口。索引矩阵在一个uint8的地址中的排布是逆序排布的，例如：索引矩阵在地址中的排布为1 0 2 1 0 1 2 0，其中1 0 2 1（对应索引矩阵前四位1 2 0 1）为一个uint8，0 1 2 0（对应索引矩阵后四位0 2 1 0）为一个uint8。
仅支持如下数据通路的搬运：L1 Buffer->L0B Buffer。

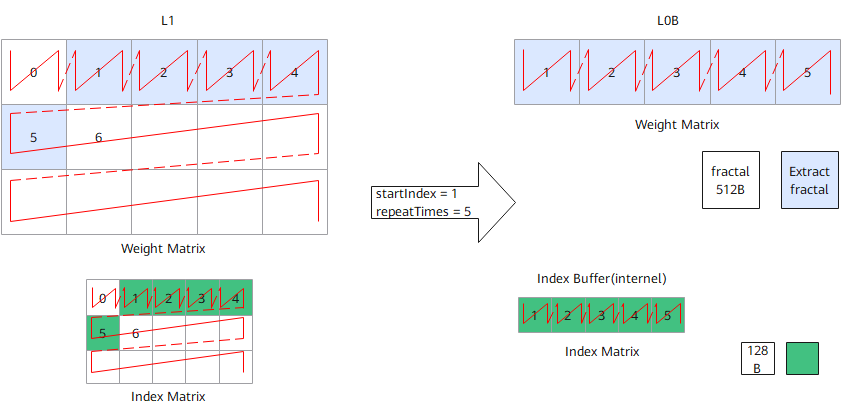

图1 L1 Buffer->L0B Buffer LoadDataWithSparse示意图，LoadData2dParams参数配置startIndex = 1，repeatTimes = 5，表示需要从源操作数src中第1块数据分形开始搬运5块连续的数据分形，从源操作数idx中第1块index分形开始搬运5块连续的index分形。
函数原型
C++
template <typename T = int8_t, typename U = uint8_t, typename Std::enable_if<Std::is_same<PrimT<T>, int8_t>::value, bool>::type = true, typename Std::enable_if<Std::is_same<PrimT<U>, uint8_t>::value, bool>::type = true>
__aicore__ inline void LoadDataWithSparse(const LocalTensor<T>& dst, const LocalTensor<T>& src, const LocalTensor<U>& idx, const LoadData2dParams& loadDataParam)
参数说明
表1 模板参数说明
| 参数名 | 描述 |
|---|---|
| T | dst、src的数据类型。 |
| U | idx的数据类型。 |
| Std::enable_if<Std::is_same<PrimT<T>, int8_t>::value, bool>::type | 用于T的数据类型检查，用户无需关注。 |
| Std::enable_if<Std::is_same<PrimT<U>, uint8_t>::value, bool>::type | 用于U的数据类型检查，用户无需关注。 |
表2 参数说明
| 参数名称 | 输入/输出 | 含义 |
|---|---|---|
| dst | 输出 | 目的操作数，类型为LocalTensor。 分形约束参考矩阵计算输入搬运约束。 起始地址对齐约束参考对齐约束。 支持的数据类型为int8_t。 Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持的物理存储位置为L0B Buffer(TPosition: B2)。 Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持的物理存储位置为L0B Buffer(TPosition: B2)。 |
| src | 输入 | 源操作数，类型为LocalTensor。 分形约束参考矩阵计算输入搬运约束。 起始地址对齐约束参考对齐约束。 支持的数据类型为int8_t。 Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持的物理存储位置为L1 Buffer(TPosition: B1)。 Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持的物理存储位置为L1 Buffer(TPosition: B1)。 |
| idx | 输入 | 源操作数，类型为LocalTensor。 数据分形大小为128字节，每个数据分形shape为16 * 32 * 2bit。 起始地址对齐约束参考对齐约束。 支持的数据类型为uint8_t。 Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持的物理存储位置为L1 Buffer(TPosition: B1)。 Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持的物理存储位置为L1 Buffer(TPosition: B1)。 |
| loadDataParam | 输入 | LoadData参数结构体，类型为： • LoadData2dParams，具体参考LoadData2dParams结构体内参数说明。 需要注意的是，本接口仅支持连续的数据分形搬运，不支持跳stride，因此仅支持配置loadDataParam中的startIndex和repeatTimes参数，其余参数未使用，无需配置。 |
数据类型
支持数据类型为：src和dst支持int8_t，idx支持uint8_t。
返回值说明
无
约束说明
- 当配置loadDataParam中参数repeatTimes=0时，表示不执行搬运，该接口将被视为NOP（空操作）。最大支持repeatTimes=255。
- 不支持转置功能，仅支持连续的数据分形搬运，不支持跳stride，仅支持配置loadDataParam中的startIndex和repeatTimes参数，其余参数未使用。
- 存放索引矩阵的专用buffer空间大小为L0B Buffer大小的四分之一，开发者无需配置地址，MmadWithSparse接口会自动从该buffer中读取数据。
- 仅支持L1 Buffer->L0B Buffer通路，且L1 Buffer上的分形为Zn。
- 每次迭代中的startIndex不能小于零。
调用示例
本接口用于配合Sparse Mmad使用，完整示例请参考：MmadWithSparse调用样例。
