Brcb
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品 AI Core：支持
- Atlas 推理系列产品 Vector Core：不支持
- Atlas 训练系列产品：不支持
- Kirin X90：支持
- Kirin 9030：支持
功能说明
头文件路径为："basic_api/kernel_operator_vec_brcb_intf.h"。
Brcb接口对输入数据，每一次取输入张量中的8个数进行填充操作，将每个数填充到结果张量的一个DataBlock（32字节）中。
接口计算原理和参考伪代码如下：
Python
import numpy as np
def Brcb(src, dst, repeatTime, repeatParams):
outputType = np.dtype("uint16")
oneDataBlockSize = 32
if repeatParams.dstBlkStride == 0:
repeatParams.dstBlkStride = 1
for i in range(repeatTime):
for j in range(8):
srcEleIndex = i * 8 + j
dstBlockStartIndex = (oneDataBlockSize * i * repeatParams.dstRepStride + oneDataBlockSize * j * repeatParams.dstBlkStride) // outputType.itemsize
dstBlockEndIndex = (oneDataBlockSize * i * repeatParams.dstRepStride + oneDataBlockSize * j * repeatParams.dstBlkStride + oneDataBlockSize) // outputType.itemsize
dst[dstBlockStartIndex : dstBlockEndIndex] = src[srcEleIndex]
函数原型
C++
template <typename T>
__aicore__ inline void Brcb(const LocalTensor<T>& dst, const LocalTensor<T>& src, const uint8_t repeatTime, const BrcbRepeatParams& repeatParams)
参数说明
表1 模板参数说明
| 参数名称 | 描述 |
|---|---|
| T | 操作数数据类型。 |
表2 接口参数说明
| 参数名称 | 输入/输出 | 含义 |
|---|---|---|
| dst | 输出 | 目的操作数，类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 LocalTensor的起始地址需要按照32字节对齐。 |
| src | 输入 | 源操作数，类型为LocalTensor，支持的TPosition为VECIN/VECCALC/VECOUT。 需要按照32字节对齐。 注：每一次迭代读取src中的8个元素，所以src的元素个数不小于8 * repeatTime。 |
| repeatTime | 输入 | 指令迭代次数，每次迭代完成8个DataBlock的数据收集，取值范围：repeatTime∈[0,255]。 |
| repeatParams | 输入 | 用于控制指令迭代的相关参数，类型为BrcbRepeatParms。 BrcbRepeatParams参数说明请参考表3 BrcbRepeatParams结构体参数说明。 |
| 参数名称 | 含义 |
|---|---|
| dstBlkStride | 单次迭代内，矢量目的操作数不同DataBlock间地址步长，单位为DataBlock。 |
| dstRepStride | 相邻迭代间，矢量目的操作数相同DataBlock地址步长，单位为DataBlock。 |
| blockNumber | 注：预留的扩展参数，当前因后续架构升级，该参数已废弃，不对其进行业务处理。 |
| src1BlkStride | 注：预留的扩展参数，当前因后续架构升级，该参数已废弃，不对其进行业务处理。 |
| src1RepStride | 注：预留的扩展参数，当前因后续架构升级，该参数已废弃，不对其进行业务处理。 |
| repeatStrideMode | 注：预留的扩展参数，当前因后续架构升级，该参数已废弃，不对其进行业务处理。 |
| strideSizeMode | 注：预留的扩展参数，当前因后续架构升级，该参数已废弃，不对其进行业务处理。 |
数据类型
- 针对Ascend 950PR/Ascend 950DT，T支持的数据类型为：int8_t、uint8_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float、int64_t、uint64_t。
- 针对Atlas A3 训练系列产品/Atlas A3 推理系列产品，T支持的数据类型为：int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。
- 针对Atlas A2 训练系列产品/Atlas A2 推理系列产品，T支持的数据类型为：int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。
- 针对Atlas 推理系列产品AI Core，T支持的数据类型为：int16_t、uint16_t、half、int32_t、uint32_t、float。
- 针对Kirin X90，T支持的数据类型为：uint16_t、half、uint32_t、float。
- 针对Kirin 9030，T支持的数据类型为：uint16_t、half、uint32_t、float。
返回值说明
无
约束说明
- 操作数地址对齐要求请参见通用地址对齐约束。
- 不支持源操作数与目的操作数使用同一块内存地址。
- BrcbRepeatParams结构体内参数dstBlkStride不支持设置为0，若设置成0可能产生未定义行为。
- 针对Atlas 推理系列产品AI Core，使用时需要预留8KB的Unified Buffer空间，作为接口的临时数据存放区。
- 当参数count或repeatTime取值为0时，该接口的行为如下：
- 针对如下型号，该接口不会执行计算操作，不会对目的操作数进行写入，该接口将被视为NOP（空操作）。
- Atlas A3 训练系列产品/Atlas A3 推理系列产品
- Atlas A2 训练系列产品/Atlas A2 推理系列产品
- 针对Ascend 950PR/Ascend 950DT，该接口通过VF调用Reg矢量计算API实现兼容，当参数count或repeatTime取值为0时，不保证该接口将被视为NOP（空操作）。
- 针对如下型号，该接口不会执行计算操作，不会对目的操作数进行写入，该接口将被视为NOP（空操作）。
关键特性说明
源操作数不支持Stride参数配置，始终采用连续读。

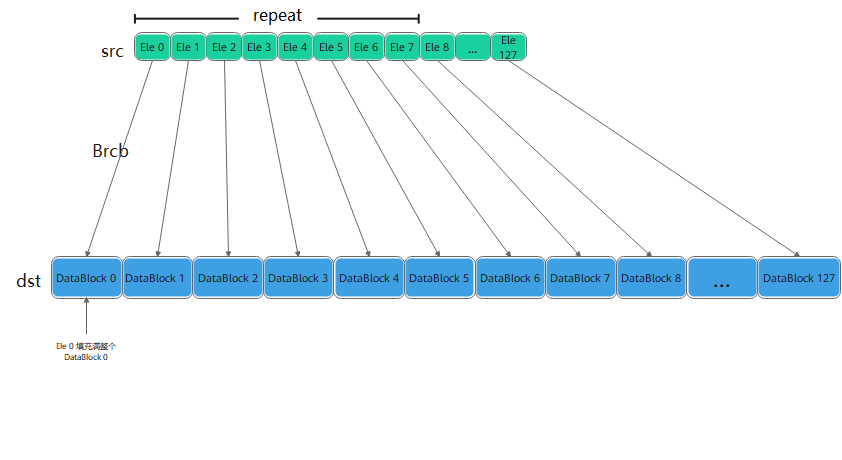

目的操作数连续
利用dstBlkStride和dstRepStride参数进行连续写，从源操作数取8个half数据类型的元素填充到连续的8个DataBlock中。
dstBlkStride为1：说明同一迭代内目的操作数中相邻DataBlock地址连续。
dstRepStride为8：说明相邻迭代间目的操作数中首尾DataBlock地址连续。
图1 目的操作数连续

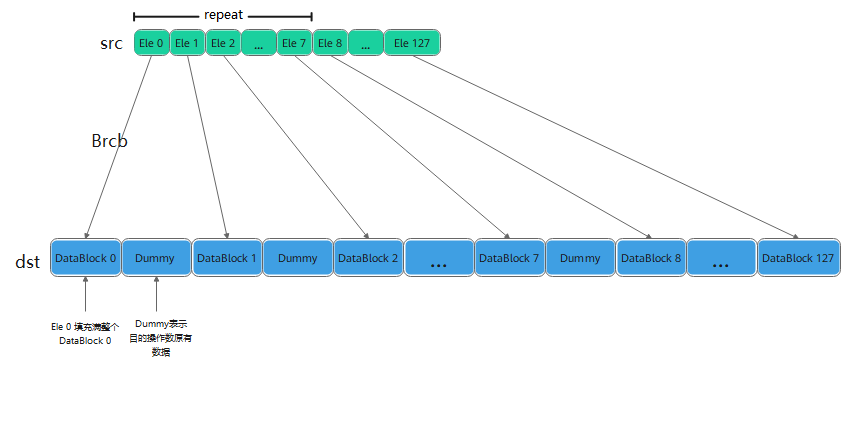

目的操作数非连续
利用dstBlkStride和dstRepStride参数进行跳写，从源操作数取8个half数据类型的元素填充到非连续的8个DataBlock中。
dstBlkStride为2：说明同一迭代内目的操作数中相邻DataBlock地址非连续（间隔1个DataBlock）。
dstRepStride为16：说明相邻迭代间目的操作数中首尾DataBlock地址非连续（间隔1个DataBlock）。
图2 目的操作数非连续
调用示例
本调用示例中只展示完整样例中的接口部分代码。如果您需要运行示例代码，请直接参考完整样例Brcb样例进行编译执行。
C++
// repeatTime = 2, 128 elements one repeat, 256 elements total
// srcLocal数据类型为half，dstLocal数据类型为half
// dstBlkStride = 1, no gap between blocks in one repeat
// dstRepStride = 8, no gap between repeats
AscendC::Brcb(dstLocal, srcLocal, 2, {1, 8});
结果示例如下：
输入数据(srcLocal):
[1 2 3 ... 16]
输出数据(dstLocal)初始值:
[0. 0. 0. 0. 0. 0. ... 0.]
进行Brcb计算后，输出数据(dstLocal):
[1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 ... 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16]
