DataCopy（L0C到GM数据搬运）
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
功能说明
头文件路径为："basic_api/kernel_operator_data_copy_intf.h"。
矩阵计算的结果存放在L0C Buffer，DataCopy接口用于将结果搬运至Global Memory（GM）中，并且在搬运过程中支持随路格式转换等操作。

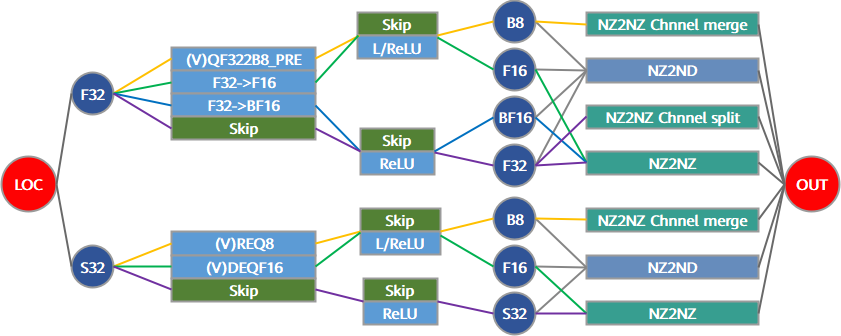

下图展示了随路量化、随路ReLU、随路格式转换、随路通道拆分以及随路通道合并的有效组合、中间数据类型和数据路径。下图中的F32->F16与F32->BF16为非量化模式，仅为Cast，其余为随路scalar/tensor量化模式。
函数原型
DataCopy矩阵搬出接口支持多种随路能力的组合，需要设置不同的寄存器，配合数据搬运指令开启不同的数据搬运能力，对应的接口如下：
数据搬运接口，通路L0C Buffer（CO1）->GM，配合设置寄存器实现量化和ReLU激活，NZ到ND格式的转换，函数原型为：
C++template <typename T, typename U> __aicore__ inline void DataCopy(const GlobalTensor<T>& dst, const LocalTensor<U>& src, const DataCopyCO12DstParams& intriParams)SetFixPipeConfig：寄存器设置接口，通过调用该接口设置Vector随路量化，其中tensor的每个元素都代表一个量化参数，启用tensor量化时需要设置。
SetFixpipePreQuantFlag：寄存器设置接口，通过调用该接口设置Scalar随路量化参数，此元素代表整个输出矩阵使用的量化参数，启用Scalar量化时需要设置。
SetFixpipeNz2ndFlag：寄存器设置接口，通过调用该接口设置随路NZ2ND格式转换配置，使用随路NZ2ND需要设置。
针对Atlas 200I/500 A2 推理产品，还支持如下两个接口：
SetFixPipeClipRelu：寄存器设置接口，通过调用该接口设置ClipReLU操作的最大值。
SetFixPipeAddr：寄存器设置接口，通过调用该接口设置Elementwise操作时LocalTensor的地址。
参数说明
表1 数据搬运DataCopy模板参数说明
| 参数名 | 描述 |
|---|---|
| T | 目的操作数的数据类型。支持的数据类型请参考数据类型。 |
| U | 源操作数的数据类型。支持的数据类型请参考数据类型。 |
表2 数据搬运DataCopy接口参数说明
| 参数名称 | 输入/输出 | 含义 |
|---|---|---|
| dst | 输出 | 目的操作数，类型为GlobalTensor，数据格式为NZ、ND格式，ND地址要求满足1字节对齐，NZ地址需要满足32字节对齐。 |
| src | 输入 | 源操作数，类型为LocalTensor，支持的物理地址为L0C Buffer（TPosition为CO1），为Mmad接口计算的结果。数据格式为NZ格式，地址需要满足64字节对齐。 |
| intriParams | 输入 | 搬运参数，类型为DataCopyCO12DstParams。 具体定义请参考 ${INSTALL_DIR}/asc/include/basic_api/kernel_struct_data_copy.h，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。 |
表3 DataCopyCO12DstParams结构体参数定义
| 参数名称 | 含义 |
|---|---|
| sid | 此参数用户无需关注，设置为0即可。 |
| nSize | 源NZ矩阵在N方向上的大小。取值范围nSize∈[0, 4095]，nSize必须为16的倍数 •对于目的矩阵NZ输出：输出类型为float类型时，若开启channelSplit功能，nSize必须为8的倍数。 注：nSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| mSize | 源NZ矩阵在M方向上的大小。 •不开启随路NZ2ND功能（NZ2NZ搬运）：取值范围为mSize∈[0, 65535]。 •开启随路NZ2ND功能：取值范围为mSize∈[0, 8192]。 注：mSize=0表示不执行搬运，该接口将被视为NOP（空操作）。 |
| dstStride | •不开启NZ2ND功能（NZ2NZ搬运）：目的NZ矩阵中相邻Z排布的起始地址偏移，取值不为0，单位为datablock（32字节）。 •开启随路NZ2ND功能：目的ND矩阵每一行中的元素个数，取值不为0 ，单位为element。 |
| srcStride | 源NZ矩阵中相邻Z排布的起始地址偏移，取值范围为srcStride∈[0, 65535]，单位为C0_Size（16*sizeof(T)），T为src的数据类型，其值应填成mSize对16向上取整。 |
| unitFlag | unitFlag是一种Mmad指令和Fixpipe指令细粒度的并行，开启该功能后，硬件每计算完一个分形，计算结果就会被搬出。取值说明如下： • 0（2'b00）：不开启unitFlag。 • 2（2'b10）：开启unitFlag，硬件执行完指令之后，不复位单元标记位。 • 3（2'b11）：开启unitFlag，硬件执行完指令之后，复位单元标记位。 开启该功能时，须将Mmad指令和Fixpipe指令的unitFlag值设置为2或3。 参数设置方案和特性细节可参考：Mmad计算中关键特性说明的UnitFlag章节。 |
| clipReluPre | 该参数仅在Atlas 200I/500 A2 推理产品支持。 用于配置是否开启ClipReLU操作，参数类型为uint8_t，取值如下：0，不开启ClipReLU；1，开启ClipReLU，此时需要调用SetFixPipeClipRelu来设置ClipReLU的最大值。 • 该操作在随路量化后进行，quantPre配置后才能使用，当前支持的量化模式有F322F16/DEQF16/VDEQF16/QF322B8_PRE/VQF322B8_PRE/REQ8/VREQ8。 |
| eltWiseOp | 该参数仅在Atlas 200I/500 A2 推理产品支持。 用于配置是否开启Elementwise操作及操作模式。Elementwise操作是指进行随路量化后，可以逐个元素加/减一个LocalTensor，大小为mSize * nSize，具体LocalTensor地址相关参数需要调用SetFixPipeAddr来设置。 eltWiseOp参数类型为uint8_t，取值如下： • 0：不开启Elementwise； • 1：Elementwise Addition； • 2：Elementwise Subtraction。 |
| quantPre | 用于控制量化模式，QuantMode_t类型，具体定义如下： • float/int32_t输出此需配置为QuantMode_t::NoQuant。 • half/bfloat16_t输出，此参数需配置为QuantMode_t::F322F16/QuantMode_t::F322BF16。 • 配置为scalar量化时，需要调用SetFixpipePreQuantFlag接口来设置scalar量化参数。 • 配置为tensor量化时，需要调用SetFixPipeConfig来设置tensor量化参数，其中tensor量化参数需要通过DataCopy从L1 Buffer搬运至Fixpipe Buffer。 注：此参数需要用户手动配置，不会自动推导配置对应量化模式。 enum QuantMode_t |
| reluPre | 用于配置ReLU操作的模式，类型为uint8_t，取值如下： • 0：不开启ReLU； • 1：Normal ReLU。 |
| channelSplit | 类型为bool，配置是否开启通道切分功能，仅在NZ格式float类型输出时生效。 • false：不开启； • true：开启。 |
| nz2ndEn | 类型为bool，配置是否开启NZ2ND的格式转换。 如果要开启NZ2ND的功能需要同步调用SetFixpipeNz2ndFlag来设置格式转换的相关配置信息。 • false：不开启； • true：开启。 |
数据类型
源矩阵与目的矩阵支持的数据类型组合
| 源矩阵（L0C Buffer） | 目的矩阵（GM） |
|---|---|
| float | int8_t、uint8_t、half、bfloat16_t、float。 |
| int32_t | int8_t、uint8_t、half、int32_t。 |
返回值说明
无
约束说明
- 对于量化输入为float32数据类型的说明如下：
- 标准的IEEE 754 float32格式为：1bit符号位，8bits指数位，23bits尾数位；当前AI处理器支持的float32格式为：1bit符号位，8bits指数位，10bits尾数位。
- 如果用户提供的是标准的IEEE 754 float32输入，API内部会处理成处理器支持的float32格式进行计算，此时如果golden数据生成过程中使用的是标准的IEEE 754 float32数据，则可能引入精度不匹配问题，需要修正golden数据的生成，将量化参数的23bits尾数位的低13bits数据位清零再参与量化计算。
- 源矩阵NZ格式地址要求64字节对齐，目的矩阵ND格式地址要求满足1字节对齐，NZ格式地址需要满足32字节对齐。
- 当搬出的mSize或nSize中的任意一个值为0时，该指令不会被执行。
- 量化和ReLU参数不能为inf/nan和非规格化数。
- 目标数据不能有重叠。如果对目的地址有重叠写入，硬件不会报告任何警告和错误，也不保证重叠数据的写入顺序。
- unitFlag特性开启需要配合Mmad同时开启。
针对如下产品型号，特殊值/边界值约束说明如下：
Atlas A3 训练系列产品/Atlas A3 推理系列产品
Atlas A2 训练系列产品/Atlas A2 推理系列产品
对于浮点类型inf/nan输入输出，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行设置，控制浮点数量化搬出时的饱和模式：
非饱和模式：CTRL[48]设置成1'b1，inf/nan保持原输出。
饱和模式：CTRL[48]设置成1'b0，inf输出会被饱和为±MAX，nan输出会被饱和为0。
C++// 设置CTRL[48]为0，开启浮点数饱和模式 AscendC::AscendCUtils::SetOverflow(0);
对于整数类型只有饱和模式。
Ascend 950PR/Ascend 950DT特殊值/边界值约束说明：
对于浮点类型inf/nan输入输出，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行设置，控制浮点数量化搬出时的饱和模式；
对于fp8_e4m3fn_t类型，可以通过CTRL寄存器（控制寄存器）的CTRL[48]比特位进行更精细的设置；
非饱和模式：CTRL[48]设置成1'b1，inf/nan保持原输出。对于fp8_e4m3fn_t类型，若结果的绝对值为inf或大于fp8_e4m3fn_t的最大规格化值，则输出结果为nan。
饱和模式：CTRL[48]设置成1'b0，inf输出会被饱和为±MAX， nan输出会被饱和为0。对于fp8_e4m3fn_t类型，当CTRL[50]设置成1'b0时，nan被转换为零，当CTRL[50]设置成1'b1时，nan保持不变，若结果的绝对值为inf或大于fp8_e4m3fn_t的最大规格化值，则结果为最大规格化值。
C++// 设置CTRL[48]为0，开启浮点数饱和模式 AscendC::AscendCUtils::SetOverflow(0);
对于整数类型只有饱和模式。
调用示例
示例一：Mmad含有矩阵乘偏置，左矩阵和右矩阵的数据类型为int8_t，结果矩阵的数据类型为int32_t。量化模式DEQF16，Scalar量化参数为2.0，将Mmad计算出的结果由int32_t量化成half并搬出。DataCopy完整样例请参考data_copy_l0c2gm。
C++// Scalar量化，量化参数为2.0 float quantScalar = 2.0; uint64_t deqScalar = static_cast<uint64_t>(*reinterpret_cast<int32_t*>(&quantScalar)); // 将量化参数的标量写入寄存器，供后续DataCopy指令使用 AscendC::SetFixpipePreQuantFlag(deqScalar); // 创建DataCopy的参数 AscendC::DataCopyCO12DstParams intriParams; intriParams.nSize = n; intriParams.mSize = m; intriParams.srcStride = CeilAlign(m, CUBE_BLOCK); intriParams.dstStride = n; intriParams.quantPre = QuantMode_t::DEQF16; intriParams.reluPre = 1; // 开启ReLU intriParams.nz2ndEn = true; // 开启NZ2ND格式转换 // 根据intriParams中的参数，执行最终的数据搬运 AscendC::DataCopy(cGM, cLocal, intriParams);示例二：Mmad含有矩阵乘偏置，左矩阵和右矩阵的数据类型为int8_t，结果矩阵的数据类型为int32_t。量化模式VDEQF16，Tensor量化，将Mmad计算出的结果由int32_t量化成half并搬出。DataCopy完整样例请参考data_copy_l0c2gm。
C++// CeilAlign定义如下 __aicore__ inline uint16_t CeilAlign(uint16_t numerator, uint16_t denominator) { return (numerator + denominator - 1) / denominator * denominator; } // 将GM中的量化数据(quantAlphaGM)拷贝到L1 Buffer（C1）中的quantAlphaTensor uint16_t burstLen = CeilAlign(n * sizeof(uint64_t), 128) / AscendC::ONE_BLK_SIZE; AscendC::DataCopyParams intriParams{ 1, burstLen, 0, 0 }; AscendC::DataCopy(quantAlphaTensor, quantAlphaGM, intriParams); // 设置同步，确保量化数据拷贝到L1 Buffer（C1）后，执行后续DataCopy指令 AscendC::SetFlag<AscendC::HardEvent::MTE2_FIX>(EVENT_ID0); AscendC::WaitFlag<AscendC::HardEvent::MTE2_FIX>(EVENT_ID0); // 将L1 Buffer（C1）中的量化数据（quantAlphaTensor）拷贝到Fixpipe Buffer（C2PIPE2GM）中的fbTensor uint16_t fbufBurstLen = CeilAlign(deqDataSize, 128) / 128; AscendC::DataCopyParams dataCopyParams(1, fbufBurstLen, 0, 0); AscendC::DataCopy(fbTensor, quantAlphaTensor, dataCopyParams); // 将量化参数数据写入寄存器，供后续DataCopy指令使用 AscendC::SetFixPipeConfig(fbTensor); // 创建DataCopy的参数, AscendC::DataCopyCO12DstParams intriParams; intriParams.nSize = CeilAlign(n, CUBE_BLOCK); intriParams.mSize = m; intriParams.srcStride = CeilAlign(m, CUBE_BLOCK); intriParams.dstStride = m * C0_SIZE / AscendC::ONE_BLK_SIZE; // C0_SIZE = 32 intriParams.quantPre = QuantMode_t::VDEQF16; intriParams.reluPre = 1; // 开启ReLU // 根据intriParams中的参数，执行最终的数据搬运 AscendC::DataCopy(cGM, cLocal, intriParams);
示例三：Mmad含有矩阵乘偏置，左矩阵和右矩阵的数据类型为int8_t，结果矩阵的数据类型为int32_t。量化模式DEQF16，scalar量化参数为0.5，将Mmad计算出的结果由int32_t量化成half并搬出。（该示例仅适用于Atlas 200I/500 A2 推理产品）
C++#ifdef ASCENDC_CPU_DEBUG #include "tikicpulib.h" #endif #include "kernel_operator.h" #include "../../instrs/common_utils/register_utils.h" template <typename dst_T, typename fmap_T, typename weight_T, typename dstCO1_T> class KernelCubeDataCopy{ public: __aicore__ inline KernelCubeDataCopy(uint16_t CoutIn, uint8_t dilationHIn, uint8_t dilationWIn, QuantMode_t deqModeIn) { // ceiling of 16 Cout = CoutIn; dilationH = dilationHIn; dilationW = dilationWIn; C0 = 32 / sizeof(fmap_T); C1 = channelSize / C0; coutBlocks = (Cout + 16 - 1) / 16; ho = H - dilationH * (Kh - 1); wo = W - dilationW * (Kw - 1); howo = ho * wo; howoRound = ((howo + 16 - 1) / 16) * 16; featureMapA1Size = C1 * H * W * C0; // shape: [C1, H, W, C0] weightA1Size = C1 * Kh * Kw * Cout * C0; // shape: [C1, Kh, Kw, Cout, C0] featureMapA2Size = howoRound * (C1 * Kh * Kw * C0); weightB2Size = (C1 * Kh * Kw * C0) * coutBlocks * 16; m = howo; k = C1 * Kh * Kw * C0; n = Cout; biasSize = Cout; // shape: [Cout] dstSize = coutBlocks * howo * 16; // shape: [coutBlocks, howo, 16] dstCO1Size = coutBlocks * howoRound * 16; fmRepeat = featureMapA2Size / (16 * C0); weRepeat = weightB2Size / (16 * C0); deqMode = deqModeIn; } __aicore__ inline void Init(__gm__ uint8_t* fmGm, __gm__ uint8_t* weGm, __gm__ uint8_t* biasGm, __gm__ uint8_t* deqGm, __gm__ uint8_t* eleWiseGm, __gm__ uint8_t* dstGm) { fmGlobal.SetGlobalBuffer((__gm__ fmap_T*)fmGm); weGlobal.SetGlobalBuffer((__gm__ weight_T*)weGm); biasGlobal.SetGlobalBuffer((__gm__ dstCO1_T*)biasGm); deqGlobal.SetGlobalBuffer((__gm__ uint64_t*)deqGm); dstGlobal.SetGlobalBuffer((__gm__ dst_T*)dstGm); eleWiseGlobal.SetGlobalBuffer((__gm__ half*)eleWiseGm); pipe.InitBuffer(inQueueFmA1, 1, featureMapA1Size * sizeof(fmap_T)); pipe.InitBuffer(inQueueFmA2, 1, featureMapA2Size * sizeof(fmap_T)); pipe.InitBuffer(inQueueWeB1, 1, weightA1Size * sizeof(weight_T)); pipe.InitBuffer(inQueueWeB2, 1, weightB2Size * sizeof(weight_T)); pipe.InitBuffer(inQueueBiasA1, 1, biasSize * sizeof(dstCO1_T)); pipe.InitBuffer(inQueueDeqA1, 1, dstCO1Size * sizeof(uint64_t)); pipe.InitBuffer(inQueueDeqFB, 1, dstCO1Size * sizeof(uint64_t)); pipe.InitBuffer(outQueueCO1, 1, dstCO1Size * sizeof(dstCO1_T)); pipe.InitBuffer(inQueueC1, 1, dstSize * sizeof(half)); } __aicore__ inline void Process() { CopyIn(); Split(); Compute(); CopyOut(); } private: __aicore__ inline void CopyIn() { AscendC::LocalTensor<fmap_T> featureMapA1 = inQueueFmA1.AllocTensor<fmap_T>(); AscendC::LocalTensor<weight_T> weightB1 = inQueueWeB1.AllocTensor<weight_T>(); AscendC::LocalTensor<dstCO1_T> biasA1 = inQueueBiasA1.AllocTensor<dstCO1_T>(); AscendC::DataCopy(featureMapA1, fmGlobal, { 1, static_cast<uint16_t>(featureMapA1Size * sizeof(fmap_T) / 32), 0, 0 }); AscendC::DataCopy(weightB1, weGlobal, { 1, static_cast<uint16_t>(weightA1Size * sizeof(weight_T) / 32), 0, 0 }); AscendC::DataCopy(biasA1, biasGlobal, { 1, static_cast<uint16_t>(biasSize * sizeof(dstCO1_T) / 32), 0, 0 }); inQueueFmA1.EnQue(featureMapA1); inQueueWeB1.EnQue(weightB1); inQueueBiasA1.EnQue(biasA1); } __aicore__ inline void Split() { AscendC::LocalTensor<fmap_T> featureMapA1 = inQueueFmA1.DeQue<fmap_T>(); AscendC::LocalTensor<weight_T> weightB1 = inQueueWeB1.DeQue<weight_T>(); AscendC::LocalTensor<fmap_T> featureMapA2 = inQueueFmA2.AllocTensor<fmap_T>(); AscendC::LocalTensor<weight_T> weightB2 = inQueueWeB2.AllocTensor<weight_T>(); uint8_t padList[] = {0, 0, 0, 0}; // load3dv2 AscendC::LoadData(featureMapA2, featureMapA1, { padList, H, W, channelSize, k, howoRound, 0, 0, 1, 1, Kw, Kh, dilationW, dilationH, false, false, 0 }); // load2d AscendC::LoadData(weightB2, weightB1, { 0, weRepeat, 1, 0, 0, false, 0 }); inQueueFmA2.EnQue<fmap_T>(featureMapA2); inQueueWeB2.EnQue<weight_T>(weightB2); inQueueFmA1.FreeTensor(featureMapA1); inQueueWeB1.FreeTensor(weightB1); } __aicore__ inline void Compute() { AscendC::LocalTensor<fmap_T> featureMapA2 = inQueueFmA2.DeQue<fmap_T>(); AscendC::LocalTensor<weight_T> weightB2 = inQueueWeB2.DeQue<weight_T>(); AscendC::LocalTensor<dstCO1_T> dstCO1 = outQueueCO1.AllocTensor<dstCO1_T>(); AscendC::LocalTensor<dstCO1_T> biasA1 = inQueueBiasA1.DeQue<dstCO1_T>(); // C = A * B + bias // m：左矩阵Height，k：左矩阵Width，n：右矩阵Width AscendC::Mmad(dstCO1, featureMapA2, weightB2, biasA1, { m, n, k, true, 0, false, false, false }); outQueueCO1.EnQue<dstCO1_T>(dstCO1); inQueueFmA2.FreeTensor(featureMapA2); inQueueWeB2.FreeTensor(weightB2); } __aicore__ inline void CopyOut() { AscendC::LocalTensor<dstCO1_T> dstCO1 = outQueueCO1.DeQue<dstCO1_T>(); // 开启DEQF16量化，量化参数设置为0.5 float tmp = (float)0.5; // 将float的tmp转换成uint64_t的deqScalar uint64_t deqScalar = static_cast<uint64_t>(*reinterpret_cast<int32_t*>(&tmp)); bool nz2ndEn = false; // nz2nd不开启时，nSize必须为16的倍数 uint16_t nSize = coutBlocks * 16; uint16_t mSize = m; // srcStride必须为16的倍数 uint16_t srcStride = (m + 16 - 1) / 16 * 16; // nz2nd不开启时，dstStride为burst头到头的距离，且为32字节对齐 uint32_t dstStride = m * sizeof(dst_T) * 16 / 32; if (nz2ndEn) { // nd矩阵的数量为1，src_nd_stride与dst_nd_stride填1 AscendC::SetFixpipeNz2ndFlag(1, 1, 1); // nz2nd开启时，nSize可以不为16的倍数，与Mmad的n保持一致 nSize = n; // nz2nd开启时，dstStride表示同一nd矩阵的相邻连续行的间隔，与n保持一致 dstStride = nSize; }; // 不开启ReLU与channelSplit AscendC::DataCopyCO12DstParams intriParams(nSize, mSize, dstStride, srcStride, deqMode, 0, false, nz2ndEn); // mov l0c to gm, deq scalar quant AscendC::SetFixpipePreQuantFlag(deqScalar); // 设置量化参数 AscendC::PipeBarrier<PIPE_FIX>(); AscendC::DataCopy(dstGlobal, dstCO1, intriParams); // // mov l0c to gm, deq tensor quant // // 需要额外申请deq tensor的gm空间，将值搬运到workA1 // AscendC::LocalTensor<uint64_t> workA1 = inQueueDeqA1.AllocTensor<uint64_t>(); // // deq tensor的size // uint16_t deqSize = 128; // AscendC::DataCopy(workA1, deqGlobal, deqSize); // // deq tensor在fix上的地址 // AscendC::LocalTensor<uint64_t> deqFB = inQueueDeqFB.AllocTensor<uint64_t>(); // // l1->fix, burst_len unit is 128Bytes // uint16_t fbufBurstLen = deqSize / 128; // AscendC::DataCopyParams dataCopyParams(1, fbufBurstLen, 0, 0); // AscendC::DataCopy(deqFB, workA1, dataCopyParams); // // 设置量化tensor // AscendC::SetFixPipeConfig(deqFB); // AscendC::PipeBarrier<PIPE_FIX>(); // // mov l0c to gm，量化操作后开启ClipReLU操作 // intriParams.clipReluPre = 1; // // 设置ClipReLU的值到寄存器 // uint64_t clipReluVal = 0x3c00; // value 1, half // SetFixPipeClipRelu(clipReluVal); // //mov l0c to gm，量化操作后，设置element-wise操作，Add // intriParams.eltWiseOp = 1; // // 需要额外申请element-wise tensor的gm空间，将值搬到eleWiseTensor // AscendC::LocalTensor<half> eleWiseTensor = inQueueC1.AllocTensor<half>(); // DataCopy(eleWiseTensor, eleWiseGlobal, { 1, static_cast<uint16_t>(sizeof(half) * dstSize / 32), 0, 0 }); // AscendC::PipeBarrier<PIPE_ALL>(); // // 将存放element-wise tensor的地址设置到寄存器里 // SetFixPipeAddr(eleWiseTensor, 1); // AscendC::DataCopy(dstGlobal, dstCO1, intriParams); // inQueueDeqA1.FreeTensor(workA1); // inQueueDeqFB.FreeTensor(deqFB); // outQueueCO1.FreeTensor(dstCO1); // inQueueC1.FreeTensor(eleWiseTensor); } private: AscendC::TPipe pipe; // feature map queue AscendC::TQue<AscendC::TPosition::A1, 1> inQueueFmA1; AscendC::TQue<AscendC::TPosition::A2, 1> inQueueFmA2; // weight queue AscendC::TQue<AscendC::TPosition::B1, 1> inQueueWeB1; AscendC::TQue<AscendC::TPosition::B2, 1> inQueueWeB2; // bias queue AscendC::TQue<AscendC::TPosition::A1, 1> inQueueBiasA1; // deq tensor queue AscendC::TQue<AscendC::TPosition::A1, 1> inQueueDeqA1; // fb dst of deq tensor AscendC::TQue<AscendC::TPosition::C2PIPE2GM, 1> inQueueDeqFB; // dst queue AscendC::TQue<AscendC::TPosition::CO1, 1> outQueueCO1; // element-wise tensor AscendC::TQue<AscendC::TPosition::C1, 1> inQueueC1; AscendC::GlobalTensor<fmap_T> fmGlobal; AscendC::GlobalTensor<weight_T> weGlobal; AscendC::GlobalTensor<dst_T> dstGlobal; AscendC::GlobalTensor<uint64_t> deqGlobal; AscendC::GlobalTensor<dstCO1_T> biasGlobal; AscendC::GlobalTensor<half> eleWiseGlobal; uint16_t channelSize = 32; uint16_t H = 4, W = 4; uint8_t Kh = 2, Kw = 2; uint16_t Cout; uint16_t C0, C1; uint8_t dilationH, dilationW; uint16_t coutBlocks, ho, wo, howo, howoRound; uint32_t featureMapA1Size, weightA1Size, featureMapA2Size, weightB2Size, biasSize, dstSize, dstCO1Size; uint16_t m, k, n; uint8_t fmRepeat, weRepeat; QuantMode_t deqMode = QuantMode_t::NoQuant; }; #define KERNEL_CUBE_DATACOPY(dst_type, fmap_type, weight_type, dstCO1_type, CoutIn, dilationHIn, dilationWIn, deqModeIn) \ extern "C" __global__ __aicore__ void cube_datacopy_kernel_##fmap_type(__gm__ uint8_t* fmGm, __gm__ uint8_t* weGm, \ __gm__ uint8_t* biasGm, __gm__ uint8_t* deqGm, __gm__ uint8_t* eleWiseGm, __gm__ uint8_t* dstGm) \ { \ if (g_coreType == AscendC::AIV) { \ return; \ } \ KernelCubeDataCopy<dst_type, fmap_type, weight_type, dstCO1_type> op(CoutIn, dilationHIn, dilationWIn, \ deqModeIn); \ op.Init(fmGm, weGm, biasGm, deqGm, eleWiseGm, dstGm); \ op.Process(); \ } KERNEL_CUBE_DATACOPY(half, int8_t, int8_t, int32_t, 128, 1, 1, QuantMode_t::DEQF16);
