DataCopy（UBToGM随路转换NZ2ND搬运）

产品支持情况

• Ascend 950PR/Ascend 950DT：支持

• Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持

• Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持

• Atlas 200I/500 A2 推理产品：不支持

• Atlas 推理系列产品AI Core：支持

• Atlas 推理系列产品Vector Core：不支持

• Atlas 训练系列产品：不支持

功能说明

头文件路径为："basic_api/kernel_operator_data_copy_intf.h"。

该接口为软仿接口，从易用性角度出发进行设计，支持在从Unified Buffer到Global Memory的数据搬运过程中进行NZ到ND格式的转换。

具体支持的数据通路为（以逻辑位置TPosition表示）：

• Unified Buffer -> Global Memory
  • VECOUT -> GM
  • CO2 -> GM（仅Atlas 推理系列产品AI Core支持）

函数原型

C++

template <typename T>
__aicore__ inline void DataCopy(const GlobalTensor<T>& dst, const LocalTensor<T>& src, const Nz2NdParamsFull& intriParams)

参数说明

表1 模板参数说明

参数名	描述
T	源操作数或者目的操作数的数据类型。支持的数据类型请参考数据类型。

表2 接口参数说明

参数名	输入/输出	描述
dst	输出	目的操作数，类型为GlobalTensor。
src	输入	源操作数，类型为LocalTensor。
intriParams	输入	搬运参数，类型为Nz2NdParamsFull，具体参数请参考表3。 具体定义请参考${INSTALL_DIR}/asc/include/basic_api/kernel_struct_data_copy.h，${INSTALL_DIR}请替换为CANN软件安装后文件存储路径。

表3 Nz2NdParamsFull结构体内参数定义

参数名	描述
ndNum	传输NZ矩阵的数目，取值范围：ndNum∈[0, 4095]。
nValue	NZ矩阵的行数，取值范围：nValue∈[1, 8192]。
dValue	NZ矩阵的列数，取值范围：dValue∈[1, 8192]。dValue必须为16的倍数。
srcNdMatrixStride	源相邻NZ矩阵的偏移（头与头），取值范围：srcNdMatrixStride∈[1, 512]，单位256（16 * 16）个元素。
srcNStride	源同一NZ矩阵的相邻Z排布的偏移（头与头），取值范围：srcNStride∈[0, 4096]，单位16个元素。
dstDStride	目的ND矩阵的相邻行的偏移（头与头），取值范围：dstDStride∈[1, 65535]，单位为元素。
dstNdMatrixStride	目的ND矩阵中，来自源相邻NZ矩阵的偏移（头与头），取值范围：dstNdMatrixStride∈[1, 65535]，单位为元素。

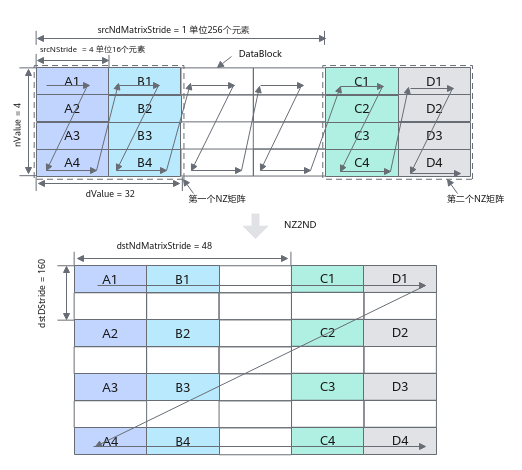

以half数据类型为例，NZ2ND转换示意图如下，样例中参数设置值和解释说明如下：

• ndNum = 2，表示源NZ矩阵的数目为2（NZ矩阵1为A1~A4 + B1~B4，NZ矩阵2为C1~C4 + D1~D4）。
• nValue = 4，NZ矩阵的行数，也就是矩阵的高度为4。
• dValue = 32，NZ矩阵的列数，也就是矩阵的宽度为32个元素。
• srcNdMatrixStride = 1，表达相邻NZ矩阵起始地址间的偏移，即为A1~C1的距离，即为256个元素（16个DataBlock * 16个元素）。
• srcNStride = 4，表示同一个源NZ矩阵的相邻Z排布的偏移，即为A1到B1的距离，即为64个元素（4个DataBlock * 16个元素）。
• dstDStride = 160，表达一个目的ND矩阵的相邻行之间的偏移，即A1和A2之间的距离，即为10个DataBlock，即10 * 16 = 160个元素。
• dstNdMatrixStride = 48，表达dst中第x个目的ND矩阵的起点和第x+1个目的ND矩阵的起点的偏移，即A1和C1之间的距离，即为3个DataBlock，3 * 16 = 48个元素。

图1 NZ2ND转换示意图（half数据类型）

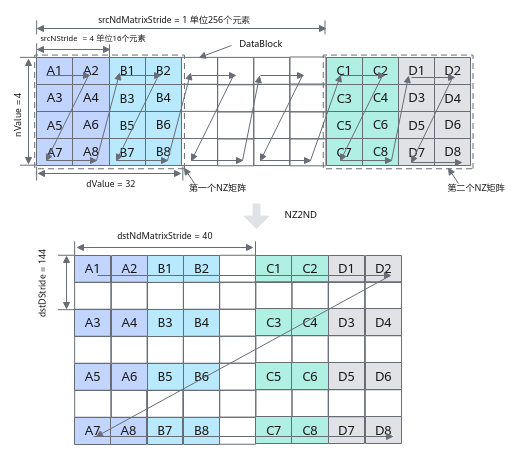

以float数据类型为例，NZ2ND转换示意图如下，样例中参数设置值和解释说明如下：

• ndNum = 2，表示源NZ矩阵的数目为2（NZ矩阵1为A1~A8 + B1~B8，NZ矩阵2为C1~C8 + D1~D8）。
• nValue = 4，NZ矩阵的行数，也就是矩阵的高度为4。
• dValue = 32，NZ矩阵的列数，也就是矩阵的宽度为32个元素。
• srcNdMatrixStride = 1，表达相邻NZ矩阵起始地址间的偏移，即A1到C1的距离，为256个元素（32个DataBlock * 8个元素）。
• srcNStride = 4，表示同一个源NZ矩阵的相邻Z排布的偏移，即A1到B1的距离，为64个元素（8个DataBlock * 8个元素）。
• dstDStride = 144，表示一个目的ND矩阵的相邻行之间的偏移，即A1和A3之间的距离，为18个DataBlock，即18 * 8 = 144个元素。
• dstNdMatrixStride = 40，表示dst中第x个目的ND矩阵的起点和第x+1个目的ND矩阵的起点的偏移，即A1和C1之间的距离，为5个DataBlock，5 * 8 = 40个元素。

图2 NZ2ND转换示意图（float数据类型）

数据类型

• Ascend 950PR/Ascend 950DT，支持的数据类型为：bool、int8_t、uint8_t、hifloat8_t、fp8_e8m0_t、fp8_e5m2_t、fp8_e4m3fn_t、int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float、complex32、int64_t、uint64_t、double、complex64。

• Atlas A3 训练系列产品/Atlas A3 推理系列产品，支持的数据类型为：int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。

• Atlas A2 训练系列产品/Atlas A2 推理系列产品，支持的数据类型为：int16_t、uint16_t、half、bfloat16_t、int32_t、uint32_t、float。

• Atlas 推理系列产品AI Core，支持的数据类型为：int16_t、uint16_t、half、int32_t、uint32_t、float。

返回值说明

无

约束说明

• 该接口为软仿接口，从易用性角度出发进行设计。

• Nz2NdParamsFull结构体参数的值需在取值范围内：

  表4 Nz2NdParamsFull结构体参数取值范围

  参数名	取值范围
  ndNum	[0, 4095]
  nValue	[1, 8192]
  dValue	[1, 8192]
  srcNdMatrixStride	[1, 512]
  srcNStride	[0, 4096]
  dstDStride	[1, 65535]
  dstNdMatrixStride	[1, 65535]

调用示例

intriParams参数解析请参考图1。

C++

// srcLocal为half类型的LocalTensor，dstGlobal为half类型的GlobalTensor。
AscendC::Nz2NdParamsFull intriParams{1, 32, 32, 1, 32, 32, 1};
// Local Memory -> Global Memory
AscendC::DataCopy(dstGlobal, srcLocal, intriParams);

结果示例：

Text

输入数据(srcLocal): [1 2 3 ... 1024]
输出数据(dstGlobal):[1 2 ... 15 16 513 514 ... 527 528 17 18 ... 31 32 529 530 ... 543 544 ...497 498 ...  511 512  1009 1010... 1023 1024]
