AlltoAll
产品支持情况
- Ascend 950PR/Ascend 950DT：支持
- Atlas A3 训练系列产品/Atlas A3 推理系列产品：支持
- Atlas A2 训练系列产品/Atlas A2 推理系列产品：支持
- Atlas 200I/500 A2 推理产品：不支持
- Atlas 推理系列产品AI Core：不支持
- Atlas 推理系列产品Vector Core：不支持
- Atlas 训练系列产品：不支持
功能说明
集合通信AlltoAll的任务下发接口，返回该任务的标识handleId给用户。AlltoAll的功能为：每张卡向通信域内所有卡发送相同数据量的数据，并从所有卡接收相同数据量的数据。结合原型中的参数，描述接口功能，具体为，第j张卡接收到来自第i张卡的sendBuf中第j块数据，并将该数据存放到本卡recvBuf中第i块的位置。
函数原型
Text
template <bool commit = false>
__aicore__ inline HcclHandle AlltoAll(GM_ADDR sendBuf, GM_ADDR recvBuf, uint64_t dataCount, HcclDataType dataType, uint64_t strideCount = 0, uint8_t repeat = 1)
参数说明
表1 模板参数说明
| 参数名 | 输入/输出 | 描述 |
|---|---|---|
| commit | 输入 | bool类型。参数取值如下： true：在调用Prepare接口时，Commit同步通知服务端可以执行该通信任务。 false：在调用Prepare接口时，不通知服务端执行该通信任务。 |
表2 接口参数说明
| 参数名 | 输入/输出 | 描述 |
|---|---|---|
| sendBuf | 输入 | 源数据buffer地址。 |
| recvBuf | 输出 | 目的数据buffer地址，集合通信结果输出到此buffer中。 |
| dataCount | 输入 | 本卡向通信域内其它每张卡收发的数据量，单位为sizeof(dataType)。 例如，通信域内共4张卡，每张卡的sendBuf中均有4个fp16的数据，那么dataCount=1。 |
| dataType | 输入 | AlltoAll操作的数据类型，目前支持HcclDataType包含的全部数据类型，HcclDataType详细可参考表1。 |
| strideCount | 输入 | 多轮切分场景下，一次AlltoAll任务中，每张卡内参与通信的数据块间的间隔。默认值为0，表示数据块内存连续。 strideCount=0，每张卡内参与通信的数据块内存连续。卡rank_j收到来自卡rank_i的sendBuf中第j块数据，且数据块间的偏移数据量为j*dataCount，并将该数据存放于本卡recvBuf中第i块的位置，且偏移数据量为i*dataCount。 strideCount>0，每张卡内参与通信的相邻数据块的起始地址偏移数据量为strideCount。卡rank_j收到来自卡rank_i的sendBuf中第j块数据，且数据块间的偏移数据量为j*strideCount，并将该数据存放于本卡recvBuf中第i块的位置，且偏移数据量为i*strideCount。 注意：上述的偏移数据量为数据个数，单位为sizeof(dataType)。 |
| repeat | 输入 | 一次下发的AlltoAll通信任务个数。repeat取值≥1，默认值为1。当repeat>1时，每轮AlltoAll任务的sendBuf和recvBuf地址由服务端更新，每一轮任务i的更新公式如下： sendBuf[i] = sendBuf + dataCount * sizeof(datatype) * i, i∈[0, repeat) recvBuf[i] = recvBuf + dataCount * sizeof(datatype) * i, i∈[0, repeat) 注意：当设置repeat>1时，须与strideCount参数配合使用，规划通信数据地址。 |
返回值说明
返回该任务的标识handleId，handleId大于等于0。调用失败时，返回 -1。
约束说明
- 调用本接口前确保已调用过InitV2和SetCcTilingV2接口。
- 若HCCL对象的config模板参数未指定下发通信任务的核，该接口只能在AIC核或者AIV核两者之一上调用。若HCCL对象的config模板参数中指定了下发通信任务的核，则该接口可以在AIC核和AIV核上同时调用，接口内部会根据指定的核的类型，只在AIC核、AIV核二者之一下发该通信任务。
- 对于Ascend 950PR/Ascend 950DT，通信服务端为CCU时，默认仅支持FullMesh算法，并且单次最大通信数据量不能超过256M。
- 对于Ascend 950PR/Ascend 950DT，一个通信域内，所有Prepare接口的总调用次数不能超过63。
- 对于Atlas A2 训练系列产品/Atlas A2 推理系列产品，一个通信域内，所有Prepare接口的总调用次数不能超过63。
- 对于Atlas A3 训练系列产品/Atlas A3 推理系列产品，一个通信域内，所有Prepare接口和InterHcclGroupSync接口的总调用次数不能超过63。
- 对于Atlas A3 训练系列产品/Atlas A3 推理系列产品，一个通信域内，最大支持128卡通信。
调用示例
非多轮切分场景
4张卡执行AlltoAll通信任务。非多轮切分场景下，每张卡上的数据块和数据量一致，如下图中每张卡的A\B\C\D数据块，数据量均为dataCount。

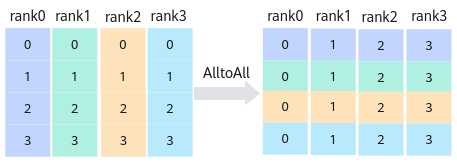

图1 非多轮切分场景下4卡AlltoAll通信
Textextern "C" __global__ __aicore__ void alltoall_custom(GM_ADDR xGM, GM_ADDR yGM, GM_ADDR workspaceGM, GM_ADDR tilingGM) { constexpr uint64_t dataCount = 128U; // 数据量 auto sendBuf = xGM; // xGM为AlltoAll的输入GM地址 auto recvBuf = yGM; // yGM为AlltoAll的输出GM地址 REGISTER_TILING_DEFAULT(AllToAllCustomTilingData); // AllToAllCustomTilingData为对应算子头文件定义的结构体 GET_TILING_DATA_WITH_STRUCT(AllToAllCustomTilingData, tilingData, tilingGM); Hccl hccl; GM_ADDR contextGM = AscendC::GetHcclContext<0>(); // AscendC自定义算子kernel中，通过此方式获取HCCL context if (AscendC::g_coreType == AIV) { // 指定AIV核通信 hccl.InitV2(contextGM, &tilingData); auto ret = hccl.SetCcTilingV2(offsetof(AllToAllCustomTilingData, alltoallCcTiling)); if (ret != HCCL_SUCCESS) { return; } HcclHandle handleId = hccl.AlltoAll<true>(sendBuf, recvBuf, dataCount, HcclDataType::HCCL_DATA_TYPE_FP16); hccl.Wait(handleId); AscendC::SyncAll<true>(); // AIV核全同步，防止0核执行过快，提前调用hccl.Finalize()接口，导致其他核Wait卡死 hccl.Finalize(); } }多轮切分场景
开启多轮切分，等效处理上述非多轮切分示例的通信。在每张卡的数据均分成4块（A\B\C\D）的基础上，将每一块继续切分若干块。本例中继续切分3块，如下图所示，被继续切分成的3块数据包括，2个数据量为tileLen的数据块，1个数据量为tailLen的尾块。切分后，需要分3轮进行AlltoAll通信任务，将等效上述非多轮切分的通信结果。
图2 3轮切分场景下4卡AlltoAll通信
具体实现为，第1轮通信，每个rank上0-0\1-0\2-0\3-0数据块进行AlltoAll处理；同一个卡上，参与通信的相邻数据块的间隔为参数strideCount的取值。第2轮通信，每个rank上0-1\1-1\2-1\3-1数据块进行AlltoAll处理。第3轮通信，每个rank上0-2\1-2\2-2\3-2数据块进行AlltoAll处理。第1轮通信的图示及代码示例如下。
图3 第一轮4卡AlltoAll示意图
Textextern "C" __global__ __aicore__ void alltoall_custom(GM_ADDR xGM, GM_ADDR yGM, GM_ADDR workspaceGM, GM_ADDR tilingGM) { constexpr uint32_t tileNum = 2U; // 首块数量 constexpr uint64_t tileLen = 128U; // 首块数据个数 constexpr uint32_t tailNum = 1U; // 尾块数量 constexpr uint64_t tailLen = 100U; // 尾块数据个数 auto sendBuf = xGM; // xGM为AlltoAll的输入GM地址 auto recvBuf = yGM; // yGM为AlltoAll的输出GM地址 REGISTER_TILING_DEFAULT(AllToAllCustomTilingData); // AllToAllCustomTilingData为对应算子头文件定义的结构体 GET_TILING_DATA_WITH_STRUCT(AllToAllCustomTilingData, tilingData, tilingGM); Hccl hccl; GM_ADDR contextGM = AscendC::GetHcclContext<0>(); // AscendC自定义算子kernel中，通过此方式获取HCCL context if (AscendC::g_coreType == AIV) { // 指定AIV核通信 hccl.InitV2(contextGM, &tilingData); auto ret = hccl.SetCcTilingV2(offsetof(AllToAllCustomTilingData, alltoallCcTiling)); if (ret != HCCL_SUCCESS) { return; } uint64_t strideCount = tileLen * tileNum + tailLen * tailNum; // 2个首块处理 HcclHandle handleId1 = hccl.AlltoAll<true>(sendBuf, recvBuf, tileLen, HcclDataType::HCCL_DATA_TYPE_FP16, strideCount, tileNum); // 1个尾块处理 constexpr uint32_t kSizeOfFloat16 = 2U; sendBuf += tileLen * tileNum * kSizeOfFloat16; recvBuf += tileLen * tileNum * kSizeOfFloat16; HcclHandle handleId2 = hccl.AlltoAll<true>(sendBuf, recvBuf, tailLen, HcclDataType::HCCL_DATA_TYPE_FP16, strideCount, tailNum); for (uint8_t i = 0; i < tileNum; i++) { hccl.Wait(handleId1); } hccl.Wait(handleId2); AscendC::SyncAll<true>(); // 全AIV核同步，防止0核执行过快，提前调用hccl.Finalize()接口，导致其他核Wait卡死 hccl.Finalize(); } }
