非对齐场景

本节介绍非32字节对齐数据的更多处理方式，包括数据搬入、计算和搬出的处理。用户在实际算子开发中，可以参考如下方案介绍和算子样例灵活地处理非对齐场景。

数据搬运和Vector计算的对齐要求

说明进行数据搬运和Vector计算时，对于搬运的数据长度和操作数的起始地址有如下的对齐要求：

使用DataCopy接口进行数据搬运，搬运的数据长度和操作数在Unified Buffer（UB）上的起始地址必须保证32字节对齐。
通常情况下，进行Vector计算时，操作数的起始地址必须保证32字节对齐。具体对齐要求需要查阅对应的API参考进行确认。

下文描述中的Global指Global Memory上的tensor，Local指Local Memory上的tensor。

下面是一些非对齐搬运和计算的例子。

非对齐搬入
当需要从Global拷贝11个half数值到Local时，为保证搬运的数据长度32字节对齐，使用DataCopy拷贝16个half（32B）数据到Local上，Local[11]~Local[15]被写成无效数据-1。
图1 非对齐搬入
非对齐搬出
当需要从Local拷贝11个half数值到Global时，为保证搬运的数据长度32字节对齐，使用DataCopy拷贝16个half（32B）数据到Global上，Global[11]~Global[15]被写成无效数据-1。
图2 非对齐搬出

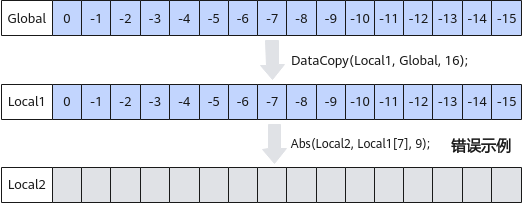

矢量计算起始地址非32字节对齐的错误示例
矢量计算时需要保证起始地址32字节对齐，如下的示例中，从Local1[7]，即LocalTensor的第8个数开始计算，起始地址不满足32字节对齐，是错误示例。
图3 矢量计算起始地址非32字节对齐的错误示例

非对齐处理方案

DataCopyPad接口提供非对齐搬运的功能，如果基于该接口支持的产品开发算子（参见产品支持情况），则可以直接使用该接口解决非对齐场景下的搬运问题。使用DataCopyPad的完整示例请参考DataCopyPad样例。

部分型号不支持DataCopyPad接口，可以参考如下的搬运方案处理。

首先，使用DataCopy对齐数据搬运接口进行数据搬运，由于搬入时搬运的数据长度必须保证32字节对齐，数据长度非对齐的情况下，从Global逐行搬运Tensor数据到Local中，Local中每行都存在冗余随机数据。

搬入后，进行矢量计算时对冗余数据的处理方式有以下几种：

冗余数据参与计算。一般用于elewise计算场景，冗余数据即使参与计算，也不影响最终结果，如下图所示：
图4 冗余数据参与计算
通过mask参数掩掉冗余数据。一般用于轴归约计算等场景。如下图所示，为只对前4个half数据进行ReduceMin计算，可以通过设置mask参数的方法掩掉冗余数据：
图5 使用mask掩掉脏数据
示例片段如下：
Text
```
uint64_t Mask[2] = {((uint64_t)1 << 4) - 1, 0}; // 仅前4位元素参与运算
AscendC::ReduceMin<half>(output, input, workLocal, Mask, 1, 8);
```
通过Duplicate逐行清零。计算前，针对每一行数据，调用基础API Duplicate对冗余数据位置填充0值，通过设置mask值，控制仅后5个元素位置有效，将冗余数据填充为0，如下图所示：
图6 通过Duplicate逐行清零
示例片段如下：
Text
```
uint64_t mask[2] = {0b1111100000000000, 0}; // 控制16个元素中后5个元素有效
for (int32_t i = 0; i < 16; i++) {
    AscendC::Duplicate<half>(input[i*16], static_cast<half>(0), mask, 1, 1, 1);
}
```
通过Pad一次性清零。计算前，针对多行数据，可以采用高阶API Pad接口对冗余数据一次性清零。
图7 通过Pad一次性清零
示例片段如下：
Text
```
AscendC::PadParams padParams = {0, 10, 0};
AscendC::Pad(outputLocal, inputLocal, padParams, tiling);
```

最后，使用DataCopy对齐数据搬运接口进行数据搬出。由于搬出时搬运的数据长度和操作数的起始地址（UB上）必须保证32字节对齐，搬出时可以选择去除冗余数据或者带着冗余数据搬出的方式，有以下几种：

使用UnPad接口去除冗余数据后搬出。待搬出的有效数据总长度满足32字节对齐时，可使用高阶API UnPad接口去除冗余数据并完整搬出。如下图所示：
图8 使用UnPad接口去除冗余数据后搬出
示例片段如下：
Text
```
AscendC::UnPadParams unPadParams = {0, 10};
AscendC::UnPad<half>(outputLocal, inputLocal, unPadParams, tiling);
...
AscendC::DataCopy(dstGlobal, outputLocal, 96);
```

使用GatherMask收集有效数据后搬出。待搬出的有效数据总长度大于等于32字节时，可使用GatherMask重新收集有效数据，保证搬出的有效数据起始地址和数据长度32字节对齐。如下图所示：

图9 使用GatherMask收集有效数据后搬出。

示例片段如下：

Text

AscendC::LocalTensor<uint16_t> bufPattern = tmpPattern.Get<uint16_t>();
AscendC::Duplicate<uint16_t>(bufPattern, 0, 16);
// 使用用户自定义模式，配置数据收集的掩码，选择3-18索引位置上的数据
bufPattern.SetValue(0, 0b1111111111111000); // uint16_t类型
bufPattern.SetValue(1, 0b0000000000000111);
uint32_t mask = 32;
uint64_t rsvdCnt = 0;
AscendC::GatherMask(tailLocal, outputLocal, bufPattern, true, mask, {1, 1, 8, 8}, rsvdCnt);
...
AscendC::DataCopy(dstGlobal, outputLocal, 16);
AscendC::DataCopy(dstGlobal[3], tailLocal, 16); // 覆盖Global上索引3-18位置上的数据
