核内同步能力概述
为什么需要核内同步
AI Core内部的执行单元（如MTE2搬运单元、Vector计算单元等）以异步并行的方式运行，在读写同一存储资源时可能存在数据依赖关系。为确保数据一致性及计算正确性，需通过同步控制协调操作时序。
针对NPU架构3510，硬件架构图如下，高亮部分展示了并行执行的计算单元和搬运单元。
图1 NPU架构3510架构图
针对NPU架构2201，硬件架构图如下，高亮部分展示了并行执行的计算单元和搬运单元。
图2 NPU架构2201架构图

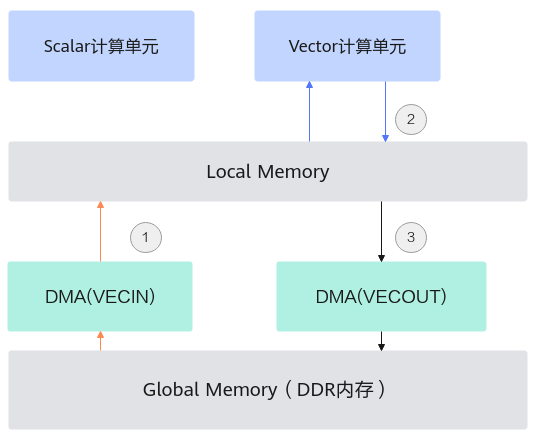

下图示例描述了一个常见的Vector计算数据流：
- 先通过DMA执行单元将数据从GM搬入到Local Memory；
- 进行计算；
- 然后再通过DMA执行单元将计算结果从Local Memory搬出到GM。
图3 Vector计算数据流示意图
四个执行单元Scalar、Vector、DMA（MTE2）、DMA（MTE3）并行执行，若访问同一片Local Memory，需要同步机制来控制它们的访问时序：保证先搬入Local Memory后再计算，计算完成后再搬出。
图4 核内并行流水执行时序示意图
硬件流水类型
AI Core内部并行的指令流水类型和解释如下所示：
说明
不同的硬件架构，每一种硬件流水类型包含的具体流水会有所差异，详细介绍请参考硬件实现章节。
表1 指令流水类型和相关说明
| 流水类型 | 含义 |
|---|---|
| PIPE_S | 标量流水线，使用标量访存语句或标量计算接口访问GM、片上存储地址时为此流水 |
| PIPE_V | 矢量计算流水及部分硬件架构下的L0C Buffer->UB数据搬运流水 |
| PIPE_M | 矩阵计算流水 |
| PIPE_MTE1 | L1 Buffer->L0A Buffer、L1 Buffer->L0B Buffer数据搬运流水 |
| PIPE_MTE2 | GM->L1 Buffer、GM->UB等数据搬运流水 |
| PIPE_MTE3 | UB->GM等数据搬运流水 |
| PIPE_FIX | L0C Buffer->GM、L0C Buffer->L1 Buffer等数据搬运流水 |
核内同步分类
对上述核内并行流水的同步控制分为以下几种：
- 多流水同步：同一核内具有数据依赖的不同类型流水指令之间的同步。
- 通过asc_sync_notify/asc_sync_wait接口进行不同流水线间的同步控制。在
asc_sync_notify/asc_sync_wait的指令中，可以指定一对指令流水（源流水与目的流水）先后执行的关系，表示两个指令流水之间完成一组“锁”机制，其作用原理为：asc_sync_notify：当源流水的前序指令的所有读写操作都完成之后，当前指令开始执行，并将硬件中的对应标志位设置为1。asc_sync_wait：当目的流水执行到该指令时，如果发现硬件中对应标志位为0，目的流水的后续指令将一直被阻塞；如果发现硬件中对应标志位为1，则将硬件中对应标志位设置为0，同时目的流水的后续指令开始执行。
- 针对Ascend 950PR/Ascend 950DT，新增asc_lock/asc_unlock接口进行不同流水线间的同步控制。通过
Lock锁定指定流水（阻塞后续指令），再通过Unlock释放流水，来完成流水间的同步依赖。asc_lock：根据mutex_id获取Mutex，若Mutex已被锁定，将阻塞后续指定流水指令队列，直到前序指令中对应mutex_id的Mutex被asc_unlock。asc_unlock：当前流水的前置指令退出后，根据mutex_id释放对应Mutex。
- 相较于
asc_sync_notify/asc_sync_wait同步机制，使用asc_lock/asc_unlock接口有以下优势：内聚性更强，使用时与其它流水线解耦，可以简化反向同步。以
PIPE_MTE2与PIPE_V之间同步为例，对比如下：C++// asc_sync_notify/asc_sync_wait机制 For i=0:100 if i > 0: asc_sync_wait(PIPE_V, PIPE_MTE2, EVENT_ID0) endif // MTE2指令 asc_sync_notify(PIPE_MTE2, PIPE_V, EVENT_ID0) asc_sync_wait(PIPE_MTE2, PIPE_V, EVENT_ID0) // PIPE_V指令 if i < 99: asc_sync_notify(PIPE_V, PIPE_MTE2, EVENT_ID0) endif endFor // asc_lock/asc_unlock机制 For i=0:100 asc_lock(PIPE_MTE2, 0) // MTE2指令 asc_unlock(PIPE_MTE2, 0) asc_lock(PIPE_V, 0) // PIPE_V指令 asc_unlock(PIPE_V, 0) endFor可以使用更多的同步信号量：
asc_sync_notify/asc_sync_wait的入参EVENT_ID0为同步ID，取值范围为[0, 7]；而asc_lock/asc_unlock的入参mutex_id取值范围为[0, 31]。
- 通过asc_sync_notify/asc_sync_wait接口进行不同流水线间的同步控制。在
- 单流水同步：同一核内具有数据依赖的相同类型流水指令之间的同步。通过asc_sync_pipe接口进行相同流水线间的同步控制。同一流水中虽然指令是顺序执行，但并不意味着后一条指令开始执行时前一条指令执行结束。
asc_sync_pipe指令可以保证前序指令中所有数据读写全部完成，后序指令才开始执行。注意该接口不支持PIPE_S单流水的同步。 - 通过asc_sync_data_barrier接口阻塞后续指令的执行，直到此前已发出但尚未完成的内存访问指令全部执行完成。开发者通过
arg参数指定屏障作用的内存范围，确保屏障前后的内存访问指令按预期顺序完成。
以NPU架构2201为例，该硬件架构下所有合法的核内同步组合如表2和表3所示。其中，“不涉及”表示硬件层面不存在此种同步组合，“暂无应用场景”表示存在此种同步组合，但在实际开发场景中暂不需要使用。
表2 AIC中所有合法的核内同步组合
| 源流水/目的流水 | PIPE_S | PIPE_M | PIPE_MTE1 | PIPE_MTE2 | PIPE_MTE3 | PIPE_FIX |
|---|---|---|---|---|---|---|
PIPE_S | 不涉及 | 不涉及 | 不涉及 | 不涉及 | 不涉及 | 不涉及 |
PIPE_M | 不涉及 | asc_sync_pipe(PIPE_M) | asc_sync_notify(PIPE_M, PIPE_MTE1, EVENT_ID0)asc_sync_wait(PIPE_M, PIPE_MTE1, EVENT_ID0) | asc_sync_notify(PIPE_M, PIPE_MTE2, EVENT_ID0)asc_sync_wait(PIPE_M, PIPE_MTE2, EVENT_ID0) | 不涉及 | asc_sync_notify(PIPE_M, PIPE_FIX, EVENT_ID0)asc_sync_wait(PIPE_M, PIPE_FIX, EVENT_ID0) |
PIPE_MTE1 | 不涉及 | asc_sync_notify(PIPE_MTE1, PIPE_M, EVENT_ID0)asc_sync_wait(PIPE_MTE1, PIPE_M, EVENT_ID0) | asc_sync_pipe(PIPE_MTE1) | asc_sync_notify(PIPE_MTE1, PIPE_MTE2, EVENT_ID0)asc_sync_wait(PIPE_MTE1, PIPE_MTE2, EVENT_ID0) | asc_sync_notify(PIPE_MTE1, PIPE_MTE3, EVENT_ID0)asc_sync_wait(PIPE_MTE1, PIPE_MTE3, EVENT_ID0) | asc_sync_notify(PIPE_MTE1, PIPE_FIX, EVENT_ID0)asc_sync_wait(PIPE_MTE1, PIPE_FIX, EVENT_ID0) |
PIPE_MTE2 | 不涉及 | asc_sync_notify(PIPE_MTE2, PIPE_M, EVENT_ID0)asc_sync_wait(PIPE_MTE2, PIPE_M, EVENT_ID0) | asc_sync_notify(PIPE_MTE2, PIPE_MTE1, EVENT_ID0)asc_sync_wait(PIPE_MTE2, PIPE_MTE1, EVENT_ID0) | asc_sync_pipe(PIPE_MTE2) | asc_sync_notify(PIPE_MTE2, PIPE_MTE3, EVENT_ID0)asc_sync_wait(PIPE_MTE2, PIPE_MTE3, EVENT_ID0) | 暂无应用场景 |
PIPE_MTE3 | 不涉及 | 不涉及 | asc_sync_notify(PIPE_MTE3, PIPE_MTE1, EVENT_ID0)asc_sync_wait(PIPE_MTE3, PIPE_MTE1, EVENT_ID0) | asc_sync_notify(PIPE_MTE3, PIPE_MTE2, EVENT_ID0)asc_sync_wait(PIPE_MTE3, PIPE_MTE2, EVENT_ID0) | asc_sync_pipe(PIPE_MTE3) | 暂无应用场景 |
PIPE_FIX | 不涉及 | asc_sync_notify(PIPE_FIX, PIPE_M, EVENT_ID0)asc_sync_wait(PIPE_FIX, PIPE_M, EVENT_ID0) | asc_sync_notify(PIPE_FIX, PIPE_MTE1, EVENT_ID0)asc_sync_wait(PIPE_FIX, PIPE_MTE1, EVENT_ID0) | 暂无应用场景 | 暂无应用场景 | asc_sync_pipe(PIPE_FIX) |
表3 AIV中所有合法的核内同步组合
| 源流水/目的流水 | PIPE_S | PIPE_V | PIPE_MTE2 | PIPE_MTE3 |
|---|---|---|---|---|
PIPE_S | 不涉及 | asc_sync_notify(PIPE_S, PIPE_V, EVENT_ID0)asc_sync_wait(PIPE_S, PIPE_V, EVENT_ID0) | asc_sync_notify(PIPE_S, PIPE_MTE2, EVENT_ID0)asc_sync_wait(PIPE_S, PIPE_MTE2, EVENT_ID0) | asc_sync_notify(PIPE_S, PIPE_MTE3, EVENT_ID0)asc_sync_wait(PIPE_S, PIPE_MTE3, EVENT_ID0) |
PIPE_V | asc_sync_notify(PIPE_V, PIPE_S, EVENT_ID0)asc_sync_wait(PIPE_V, PIPE_S, EVENT_ID0) | asc_sync_pipe(PIPE_V) | asc_sync_notify(PIPE_V, PIPE_MTE2, EVENT_ID0)asc_sync_wait(PIPE_V, PIPE_MTE2, EVENT_ID0) | asc_sync_notify(PIPE_V, PIPE_MTE3, EVENT_ID0)asc_sync_wait(PIPE_V, PIPE_MTE3, EVENT_ID0) |
PIPE_MTE2 | asc_sync_notify(PIPE_MTE2, PIPE_S, EVENT_ID0)asc_sync_wait(PIPE_MTE2, PIPE_S, EVENT_ID0) | asc_sync_notify(PIPE_MTE2, PIPE_V, EVENT_ID0)asc_sync_wait(PIPE_MTE2, PIPE_V, EVENT_ID0) | asc_sync_pipe(PIPE_MTE2) | asc_sync_notify(PIPE_MTE2, PIPE_MTE3, EVENT_ID0)asc_sync_wait(PIPE_MTE2, PIPE_MTE3, EVENT_ID0) |
PIPE_MTE3 | asc_sync_notify(PIPE_MTE3, PIPE_S, EVENT_ID0)asc_sync_wait(PIPE_MTE3, PIPE_S, EVENT_ID0) | asc_sync_notify(PIPE_MTE3, PIPE_V, EVENT_ID0)asc_sync_wait(PIPE_MTE3, PIPE_V, EVENT_ID0) | asc_sync_notify(PIPE_MTE3, PIPE_MTE2, EVENT_ID0)asc_sync_wait(PIPE_MTE3, PIPE_MTE2, EVENT_ID0) | asc_sync_pipe(PIPE_MTE3) |
什么时候需要开发者手动插入同步
C API编程方式下所有的同步均需开发者手动管理。
