核间同步能力概述

核间同步的使用场景通常是：一个核计算所依赖的数据，需要等待其他相关核的计算全部完成后才能获取。

以图1为例，AIC需要依赖AIV的asc_reduce计算结果。由于整体矢量较大，必须拆分为多个部分，由每个AIV分别完成部分计算。每个AIV将其部分计算结果通过原子累加写入GM。AIC必须读取所有AIV均完成累加后的最终结果，因此需要通过核间同步来保证AIC读取asc_reduce结果时的时序正确性。

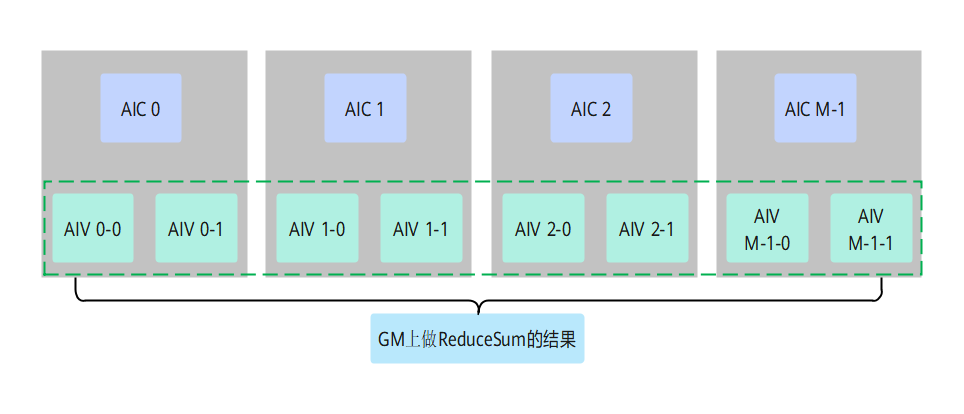

图1 核间同步业务场景示例图（AIC与AIV的比例为1：2）

AIC/AIV多核结构如下图2所示，AIC/AIV按group划分。一个group内细分block及subblock，block与subblock比例为1：N（N≥1），block表示多少个“主核”，subblock表示一个“主核”带多少个“从核”。

算子按计算特征可分为三类：Cube算子（矩阵计算）、Vector算子（矢量计算）和Mix算子（同时包含矩阵和矢量计算）。如表1所示，算子类型决定了其所需的核间同步方式和可选的group配置模式。其中Mix算子通过函数修饰符指定AIC与AIV的block/subblock关系；Cube算子和Vector算子为单类核执行，不涉及block/subblock划分。AIV为block且AIC为subblock的配置（即Vector核为主、Cube核为辅的模式）当前不支持。表2总结了核间同步接口及其支持的同步场景。

图2 block和subblock之间关系（灰色部分表示一个group，即1个block和N个subblock）

表1 group配置

算子类型	函数修饰符	Kernel类型	block/subblock	1：N
Cube算子	__cube__	KERNEL_TYPE_AIC_ONLY	AIC为block，无subblock	不涉及
Vector算子	__vector__	KERNEL_TYPE_AIV_ONLY	AIV为block，无subblock	不涉及
Mix算子	__mix__(1, 0)	KERNEL_TYPE_MIX_AIC_1_0	AIC为block，无subblock	不涉及
Mix算子	__mix__(0, 1)	KERNEL_TYPE_MIX_AIV_1_0	AIV为block，无subblock	不涉及
Mix算子	__mix__(1, 1)	KERNEL_TYPE_MIX_AIC_1_1	AIC为block，AIV为subblock	1：1
Mix算子	__mix__(1, 2)	KERNEL_TYPE_MIX_AIC_1_2	AIC为block，AIV为subblock	1：2

表2 支持的核间同步场景

接口名称	同步范围	对应模式	功能简述
asc_sync_inter_arrive/asc_sync_inter_wait	组间同步，即不同group之间所有block（所有AIC或所有AIV）之间的同步。	模式0（同步等待全部AIC或全部AIV执行结束）	asc_sync_inter_arrive为生产者，负责发送通知；asc_sync_inter_wait为消费者，负责阻塞等待通知到达。
asc_sync_subblock_arrive/asc_sync_subblock_wait	组内subblock间的同步，即同一group内不同subblock（AIV）之间的同步。	模式1（单个AI Core内，全部AIV之间的同步）	asc_sync_subblock_arrive为生产者，负责发送通知；asc_sync_subblock_wait为消费者，负责阻塞等待通知到达。
asc_sync_block_arrive/asc_sync_block_wait	同一group内block（AIC）与所有subblock（AIV）之间的同步。	模式2（单个AI Core内，AIC与全部AIV之间的同步）	asc_sync_block_arrive为生产者，负责发送通知；asc_sync_block_wait为消费者，负责阻塞等待通知到达。
asc_sync_intra_arrive/asc_sync_intra_wait	同一group内block（AIC）与单个subblock（AIV）之间的同步。	模式4（单个AI Core内，AIC核与单个AIV之间同步）	asc_sync_intra_arrive为生产者，负责发送通知；asc_sync_intra_wait为消费者，负责阻塞等待通知到达。
