CPU域孪生调试

本节介绍CPU域调试的方法：CPU侧验证核函数（Kernel），gdb调试、使用printf命令打印。当前SIMT编程场景不支持。

说明

CPU调测过程中，配置日志相关环境变量，可以记录程序的运行过程及异常信息，有助于开发者进行功能调测。 关于环境变量的使用约束以及详细说明，可参见《环境变量参考》中“辅助功能 > 日志”章节。

CPU侧验证核函数（Kernel）

在非昇腾设备上，开发者可以利用CPU仿真环境先行进行算子开发和测试，并在准备就绪后，利用昇腾设备进行加速计算。在编译与运行章节，我们已经介绍了算子核函数（Kernel）程序NPU域的编译运行。相比于NPU域的算子运行逻辑，CPU域调试将算子核函数（Kernel）程序以Host程序的形式进行编译，此时算子核函数（Kernel）程序链接CPU调测库，执行编译生成的可执行文件，可以完成算子CPU域的运行验证。CPU侧的运行程序，通过GDB通用调试工具进行单步调试，可以精准验证程序执行流程是否符合预期。

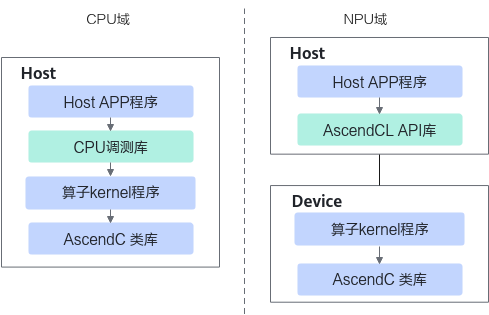

图1 CPU域和NPU域的核函数（Kernel）运行逻辑对比

推荐使用CMake编译方式，可在最小化修改的情况下快速开启CPU域孪生调试功能。

1. 通过在CMake配置阶段传入变量CMAKE_ASC_RUN_MODE和CMAKE_ASC_ARCHITECTURES即可开启CPU域编译。命令示例如下：

   Text

   cmake -B build -DCMAKE_ASC_RUN_MODE=cpu -DCMAKE_ASC_ARCHITECTURES=dav-2201


   cpu表示开启CPU域编译，dav-后为NPU架构版本号，请根据实际情况参考对应关系表进行填写。

   其他CMakeLists.txt项目配置通过CMake编译进行编写。

说明 为了实现CPU域与NPU域代码归一，框架在CPU域中仅对部分acl接口进行适配，开发者在使用CPU域调测功能时，仅支持使用如下acl接口，并且不支持用户自行链接ascendcl库：

• 有实际功能接口，支持CPU域调用
  • aclDataTypeSize、aclFloat16ToFloat、aclFloatToFloat16。
  • aclrtMalloc、aclrtFree、aclrtMallocHost、aclrtFreeHost、aclrtMemset、aclrtMemsetAsync、aclrtMemcpy、aclrtMemcpyAsync、aclrtMemcpy2d、aclrtMemcpy2dAsync、aclrtCreateContext、aclrtDestroyContext。
• 无实际功能接口，打桩实现。
  • Profiling数据采集 aclprofInit、aclprofSetConfig、aclprofStart、aclprofStop、aclprofFinalize。
  • 系统配置 aclInit、aclFinalize、aclrtGetVersion。
  • 运行时管理 aclrtSetDevice、aclrtResetDevice、aclrtCreateStream、aclrtCreateStreamWithConfig、aclrtDestroyStream、aclrtDestroyStreamForce、aclrtSynchronizeStream、aclrtCreateContext、aclrtDestroyContext。

注意 在CPU孪生调试模式下，编译器不识别Ascend C提供的SIMD-BuiltIn关键字及SIMT-BuiltIn关键字，包括

• 函数执行空间限定符：如__aicore__、__global__、__host__等;
• 函数标记宏：如__simd_vf__、__simd_callee__、__simt_vf__等；
• 地址空间限定符：如__gm__ 、__ubuf__等。

这些关键字与Device侧执行强相关，在CPU孪生调试模式下无需实际生效，因此系统框架将这些关键字定义为空。 由于这种置空处理，仅通过BuiltIn关键字区分的函数签名将被视为相同，会导致重定义编译错误。

典型问题场景包括：

1. Device侧函数与Host侧函数同名

如下例中，`add`函数仅通过`__aicore__`区分运行域，在CPU孪生调试模式下两个声明将冲突：

__aicore__ inline void add(int x, int y);  // Device侧
void add(int x, int y);                    // Host侧（等同于 __host__）

2. 参数类型仅有地址空间限定符不同

如下例中，两个Device侧函数仅在指针的地址空间限定符上不同：

__aicore__ inline void process(__gm__ void* data, int size);
__aicore__ inline void process(__ubuf__ void* data, int size);

在孪生调试场景下需特别注意：请勿定义仅依赖BuiltIn关键字来区分的函数。

gdb调试

可使用gdb单步调试算子计算精度。由于cpu调测已转为多进程调试，每个核都会拉起独立的子进程，故gdb需要转换成子进程调试的方式。针对耦合架构，每个AI Core会拉起1个子进程。针对分离架构，默认每个AI Core会拉起3个子进程，1个Cube，2个Vector。

• 调试单独一个子进程

  启动gdb，示例中的add_custom_cpu为CPU域的算子可执行文件，参考修改并执行一键式编译运行脚本，将一键式编译运行脚本中的run-mode设置成cpu，即可编译生成CPU域的算子可执行文件。

  gdb启动后，首先设置跟踪子进程，之后再打断点，就会停留在子进程中，但是这种方式只会停留在遇到断点的第一个子进程中，其余子进程和主进程会继续执行直到退出。涉及到核间同步的算子无法使用这种方法进行调试。

  Text

  gdb --args add_custom_cpu  // 启动gdb，add_custom_cpu为算子可执行文件
  (gdb) set follow-fork-mode child


• 调试多个子进程

  如果涉及到核间同步，那么需要能同时调试多个子进程。

  在gdb启动后，首先设置调试模式为只调试一个进程，挂起其他进程。设置的命令如下：

  Text

  (gdb) set detach-on-fork off


  查看当前调试模式的命令为：

  Text

  (gdb) show detach-on-fork


  中断gdb程序要使用捕捉事件的方式，即gdb程序捕捉fork这一事件并中断。这样在每一次起子进程时就可以中断gdb程序。设置的命令为：

  Text

  (gdb) catch fork


  当执行r后，可以查看当前的进程信息：

  Text

  (gdb) info inferiors
    Num  Description
  * 1    process 19613


  可以看到，当第一次执行fork的时候，程序断在了主进程fork的位置，子进程还未生成。

  执行c后，再次查看info inferiors，可以看到此时第一个子进程已经启动。

  Text

  (gdb) info inferiors
    Num  Description
  * 1    process 19613
    2    process 19626


  这个时候可以使用切换到第二个进程，也就是第一个子进程，再打上断点进行调试，此时主进程是暂停状态：

  Text

  (gdb) inferior 2
  [Switching to inferior 2 [process 19626] ($HOME/demo)]
  (gdb) info inferiors
    Num  Description
    1    process 19613
  * 2    process 19626


  请注意，inferior后跟的数字是进程的序号，而不是进程号。

  如果遇到同步阻塞，可以切换回主进程继续生成子进程，然后再切换到新的子进程进行调试，等到同步条件完成后，再切回第一个子进程继续执行。

如下是调试一个单独子进程的命令样例：

Text

gdb --args add_custom_cpu
set follow-fork-mode child
break add_custom.cpp:45
run
list
backtrace
print i
break add_custom.cpp:56
continue
display xLocal
quit

使用printf打印命令打印

在代码中直接编写printf(...)来观察数值的输出。样例代码如下：

Text

printf("xLocal size: %d\n", xLocal.GetSize());
printf("tileLength: %d\n", tileLength);
