算子适配说明

自定义算子要支持融合进SuperKernel，开发流程上与普通算子并无显著差异，但需要遵循以下一系列特定约束。这些约束与具体的开启方式（npugraph_ex后端或GE图模式）无关，大部分约束与算子启动核数（block num）以及SuperKernel启动核数之间的关系相关，需要开发者在算子设计阶段就予以关注。

说明

SuperKernel启动核数为其中所有子核函数（Kernel）的最大启动核数。例如，SuperKernel包含算子a（启动核数为4）和算子b（启动核数为2），则SuperKernel启动核数为4。

全核同步约束

自定义算子若进行全核同步，需注意该子核函数（Kernel）启动的核数需要与SuperKernel的核数一致，通常需要启动当前硬件满核。若子核函数（Kernel）启动的核数少于SuperKernel的核数，全核同步会等待所有核完成，导致卡住超时。

MIX 1:1算子核数比例约束

若自定义算子的核函数（Kernel）类型设置为KERNEL_TYPE_MIX_AIC_1_1，因为SuperKernel会根据启动核数等信息调整SuperKernel的启动比例，此时需特别注意该算子也可以适应SuperKernel的1:2启动比例，确保AIC与AIV之间的硬同步操作正确执行。比如：

• 算子内部使用了AIC与AIV之间的硬同步接口（CrossCoreSetFlag和CrossCoreWaitFlag），不要单独指定某些AIV核调用硬同步接口，要使所有AIV核均调用硬同步接口，防止因为硬同步数量不匹配而导致卡死超时。
• 使用Matmul高阶API时，算子逻辑应保证仅有一个AIV0核调用Matmul接口，防止启动两个AIV核之后出现AIV1核消息无法接收导致卡死超时。

标量读写与Cache一致性

在开发自定义算子时，开发者必须确保所有对GM的标量读写操作都按需正确插入DataCacheCleanAndInvalid指令。

• 在单算子编译场景下，毕昇编译器自动在算子末尾添加DataCacheCleanAndInvalid指令，刷新整个DCache（数据缓存）。
• 在SuperKernel中，子核函数（Kernel）被当作普通函数处理，编译器不会自动插入该指令来确保数据缓存一致性，开发者需要自行保证，避免因容错机制改变而导致错误。

出于性能考虑，SuperKernel场景下Cache刷新机制如下：

• 如果开发者调用GlobalTensor的GetValue和SetValue接口对GM进行标量读写，在GE入图及npugraph_ex后端aclnn调用场景，SuperKernel编译时会自动在两个接口内部插入DataCacheCleanAndInvalid指令刷新单个Cache Line，保证一定的数据缓存一致性。不会在子核函数（Kernel）调用前后插入DataCacheCleanAndInvalid。

• 如果开发者通过GlobalTensor的()运算符接口来获取值（读值时会插入DataCacheCleanAndInvalid指令刷新单个Cache Line保证数据缓存一致性），但通过该接口直接改写了GlobalTensor对应位置的值时，则不会自动插入DataCacheCleanAndInvalid指令，开发者需要自行保证数据缓存一致性。例如：

  C++

  AscendC::GlobalTensor<float> xGm;
  xGm.SetGlobalBuffer((__gm__ float *)(addr), length); // addr为GM地址，length为对应GM长度
  xGm(0) = (float)(1.0); // 在获取值时，SuperKernel能够保证自动刷新cache line，但是写值时，相当于普通变量直接赋值，SuperKernel无法插入DataCacheCleanAndInvalid，需要用户保证数据缓存的一致性。


对于频繁调用GetValue和SetValue的算子，建议使用dcci_before_kernel_start、dcci_after_kernel_end关闭指定算子内GetValue/SetValue中自动插入的缓存刷新指令，而改为算子调用前后插入整个DCache刷新，避免性能劣化。具体option说明，请参考各自PyTorch图模式SuperKernel文档option说明章节：GE入图参考图内标定SuperKernel范围，npugraph_ex后端参考SuperKernel功能中super_kernel_optimize_options参数说明。

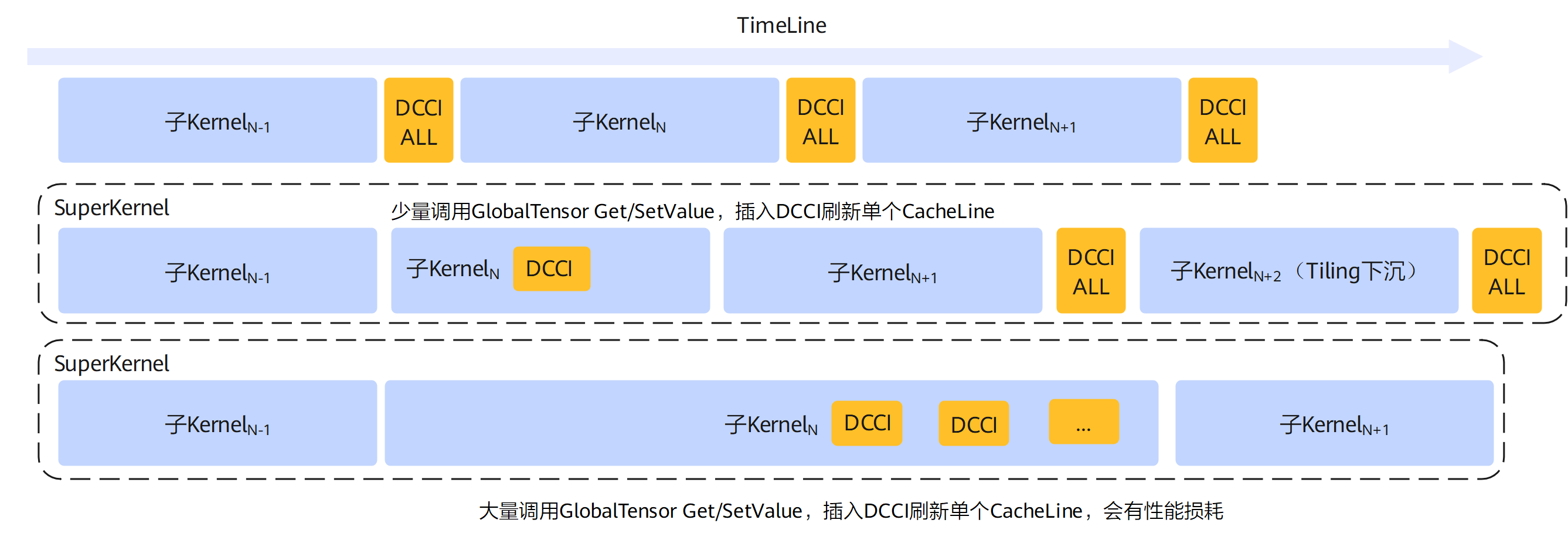

Cache刷新机制示意图如下图所示：

核数获取接口约束

在GE入图及npugraph_ex后端aclnn调用场景，子核函数（Kernel）中调用GetBlockNum接口获取核数时，无论是否融合SuperKernel，获取的核数保持不变，不受SuperKernel启动核数的影响。因此，在使用该接口时，开发者无需特别关注SuperKernel的启动核数，使用方法和开发普通算子时一样。

在SuperKernel场景下，如下Ascend C API在算子编译过程中适配了SuperKernel，子算子需要严格按照Ascend C提供的API进行编程，从而无需感知是否开启SuperKernel。例如在获取核数和索引时，不能调用block_idx、block_num等底层变量和相关API，必须使用下表中的Ascend C API：

API列表	功能描述
AscendC::GetBlockIdx()	获取当前核的index
AscendC::GetBlockNum()	获取当前任务配置的核数

TPipe析构约束

针对Atlas A2 训练系列产品/Atlas A2 推理系列产品、Atlas A3 训练系列产品/Atlas A3 推理系列产品，在GE入图及npugraph_ex后端aclnn调用场景，子算子TPipe对象析构（TPipe::Destroy）接口内部的AscendC::PipeBarrier<PIPE_ALL>()指令会被去除，如果算子内部使用了多个TPipe对象或手动调用Destroy函数时开发者需自行保障TPipe对象间流水的同步。

样例：

• 场景一：TPipe对象析构时同步

  当算子中存在多个TPipe对象，且通过作用域（大括号或算子结束）触发析构时，需在第一个TPipe析构后手动插入PipeBarrier<PIPE_ALL>()，确保流水同步。

  C++

  // 场景一：两个TPipe对象通过作用域析构，需在第一个析构后插入PipeAll
  {
      AscendC::TPipe pipe1;
      AscendC::TQue<AscendC::TPosition::VECOUT, 2> que1;
      uint8_t num1 = 2;
      uint32_t len1 = 128;
      pipe1.InitBuffer(que1, num1, len1);
      // ... 使用pipe1进行算子计算 ...
  } // pipe1析构，但Destroy中的PipeBarrier已被去除

  // 必须手动插入PipeAll，保证pipe1流水完成后再使用pipe2
  AscendC::PipeBarrier<AscendC::PIPE_ALL>();

  {
      AscendC::TPipe pipe2;
      AscendC::TQue<AscendC::TPosition::VECOUT, 2> que2;
      uint8_t num2 = 2;
      uint32_t len2 = 128;
      pipe2.InitBuffer(que2, num2, len2);
      // ... 使用pipe2进行算子计算 ...
  } // pipe2析构


• 场景二：手动调用Destroy时同步

  当算子中存在多个TPipe对象，且手动调用Destroy接口时，需在第一个TPipe的Destroy调用后手动插入PipeBarrier<PIPE_ALL>()，确保流水同步。

  C++

  // 场景二：两个TPipe对象手动调用Destroy，需在第一个Destroy后插入PipeAll
  AscendC::TPipe pipe1;
  AscendC::TQue<AscendC::TPosition::VECOUT, 2> que1;
  uint8_t num1 = 2;
  uint32_t len1 = 128;
  pipe1.InitBuffer(que1, num1, len1);
  // ... 使用pipe1进行算子计算 ...
  pipe1.Destroy(); // Destroy中的PipeBarrier已被去除

  // 必须手动插入PipeAll，保证pipe1流水完成后再使用pipe2
  AscendC::PipeBarrier<AscendC::PIPE_ALL>();

  AscendC::TPipe pipe2;
  AscendC::TQue<AscendC::TPosition::VECOUT, 2> que2;
  uint8_t num2 = 2;
  uint32_t len2 = 128;
  pipe2.InitBuffer(que2, num2, len2);
  // ... 使用pipe2进行算子计算 ...
  pipe2.Destroy();


性能优化建议

• 任务间同步

  开发者在进行核函数（Kernel）侧编程时，可以通过调用SetNextTaskStart和WaitPreTaskEnd两个任务间接口，进一步提升性能。

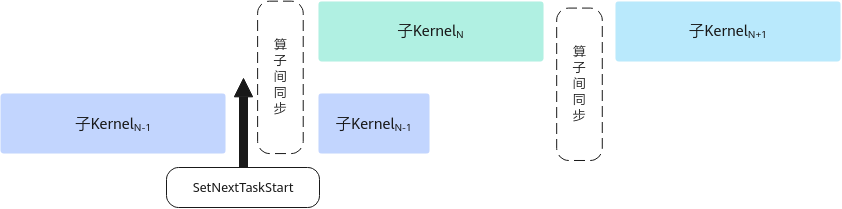

  • 调用SetNextTaskStart后的指令可以和后续其他的子核函数（Kernel）实现并行，提升整体性能。如图1所示，SuperKernel按序调用子核函数（Kernel），为保证子核函数（Kernel）之间数据互不干扰，会在子核函数（Kernel）间插入算子间同步进行保序，子核函数（Kernel）_N-1调用该接口后，之后的指令会和后续子核函数（Kernel）_N实现并行。

  图1 通过SetNextTaskStart实现并行示意图

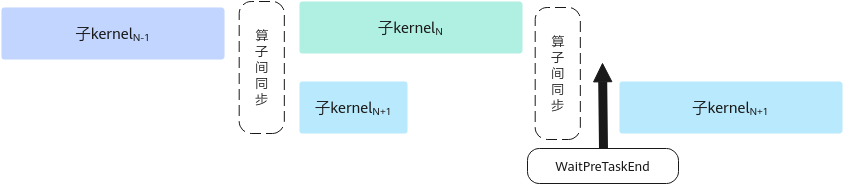

  • 调用WaitPreTaskEnd前的指令可以和前序其他的子核函数（Kernel）实现并行，提升整体性能。如图2所示，SuperKernel按序调用子核函数（Kernel），为保证子核函数（Kernel）之间数据互不干扰，会在子核函数（Kernel）间插入算子间同步进行保序，子核函数（Kernel）_N+1调用该接口之前的指令会和前序子核函数（Kernel）_N实现并行。

  图2 通过WaitPreTaskEnd实现并行示意图


• 二进制复用优化

  在GE入图Tiling下沉场景下，可以通过--op_relocatable_kernel_binary编译选项，开启二进制复用优化，提升编译性能，具体可参考算子工程编译。

核函数（Kernel）直调算子的额外适配

对于使用<<<>>>方式开发的Ascend C算子，目前仅支持在npugraph_ex后端融合进SuperKernel。此类算子除需遵循上述通用约束外，还需要在算子kernel入口侧增加SuperKernel入口函数。具体方法请参考核函数（Kernel）直调算子额外适配说明。
