NPU架构版本2201
本节介绍__NPU_ARCH__版本号为2201的硬件架构和其功能说明。对应的产品型号为：
- Atlas A3 训练系列产品/Atlas A3 推理系列产品
- Atlas A2 训练系列产品/Atlas A2 推理系列产品
硬件架构图
如下图所示，本架构中AI Core分为AIC和AIV两个独立的核，分别用于矩阵计算和向量计算。AIC核与AIV核配比为1：2。每个核都有自己的Scalar单元，能独立加载自己的代码段。AIV与AIC之间通过Global Memory进行数据传递。
计算单元
Cube计算单元和Vector计算单元分离部署
本架构中，Cube计算单元和Vector计算单元分别部署在AIC核和AIV核上，每个核都有自己的Scalar单元，能独立加载自己的代码段。
Vector计算单元
- Vector计算单元的数据来自于Unified Buffer（UB），要求32字节对齐。
Cube计算单元
- Cube计算单元可以访问的存储单元有L0A Buffer、L0B Buffer、L0C Buffer，其中L0A Buffer存储左矩阵，L0B Buffer存储右矩阵，L0C Buffer存储矩阵乘的结果和中间结果。
存储单元
获取存储单元的内存空间大小
开发者可以通过平台信息获取接口查询各存储单元的内存空间大小。
各存储单元的参数规格
| 存储单元名称 | 存储空间大小 | 对齐要求 | 核函数（Kernel）侧常量名称及大小（单位：字节） |
|---|---|---|---|
| Global Memory | - | 1Byte对齐 | - |
| UB | 192KB | 32Byte对齐 | ASC_UB_SIZE = 192 * 1024 - 256 |
| L1 Buffer | 512KB | 32Byte对齐 | ASC_L1_SIZE = 512 * 1024 - 256 |
| L0A Buffer | 64KB | 512Byte对齐 | ASC_L0A_SIZE = 64 * 1024 |
| L0B Buffer | 64KB | 512Byte对齐 | ASC_L0B_SIZE = 64 * 1024 |
| L0C Buffer | 128KB | 64Byte对齐 | ASC_L0C_SIZE = 128 * 1024 |
| BiasTable Buffer | 1KB | 64Byte对齐 | ASC_BT_SIZE = 1 * 1024 |
| Fixpipe Buffer | 2KB | 64Byte对齐 | - |
说明
UB总容量为192KB，Ascend C框架和编译器会在Cube和Vector融合算子开发场景预留256B空间，用户实际可使用的空间需要减去这部分预留空间，用户最多可使用192KB - 256B的UB空间。
编译时开启--cce-disable-asc-reserved-ubuf选项，用户可使用的实际UB空间大小为
192KB - 256B。此时，Ascend C不再预留用于支持部分Ascend C API的8KB UB空间，该空间可作为普通UB空间使用。开启该选项后，上述API不可用，调用时会产生编译错误。编译时不开启--cce-disable-asc-reserved-ubuf选项，用户可使用的实际UB空间大小为
192KB - 256B - 8KB。
L1 Buffer总容量为512KB，Ascend C框架和编译器会在Cube和Vector融合算子开发场景预留256B空间，用户实际可使用的空间需要减去这部分预留空间，用户最多可使用512KB - 256B的L1 Buffer空间。
不同数据通路的带宽
| 源（SRC） | 目的（DST） | 流水（Pipeline） | 带宽（Bytes/cycle） |
|---|---|---|---|
| L1 Buffer | L0A Buffer | PIPE_MTE1 | 256 |
| L1 Buffer | L0B Buffer | PIPE_MTE1 | 128 |
各存储单元推荐使用的数据排布格式
L0A Buffer、L0B Buffer和L0C Buffer推荐分别采用以下分形格式：
- L0A Buffer：FRACTAL_ZZ
- L0B Buffer：FRACTAL_ZN
- L0C Buffer：FRACTAL_NZ
这些格式针对矩阵乘法等计算密集型任务进行优化，可显著提升计算效率。
L1 Buffer缓存推荐使用FRACTAL_NZ格式。当L1 Buffer采用NZ格式时，数据搬运到L0A/L0B Buffer（需分别转换为ZZ和ZN格式）时，可降低格式转换开销。
UB对数据格式没有要求。
解决存储单元的访问冲突，提升读写性能
当多个操作尝试同时访问UB同一个bank或者bank group时，可能会发生bank冲突，包括读写冲突、写写冲突、读读冲突，这种冲突会导致访问排队，降低性能。可以通过优化bank分配的方式来提升读写性能，具体信息请参考避免UB的bank冲突章节。
搬运单元
搬运时的对齐要求
由于搬运后的数据用于参与数据计算，因此对搬运数据大小有要求，搬运到UB的数据大小需要按照DataBlock对齐，其余存储单元的数据搬运必须按分形要求进行搬运。例如，数据从L1 Buffer搬运到L0A Buffer时，数据格式需要从NZ转换为ZZ格式，搬运数据的大小要按分形大小对齐，如果L1 Buffer的剩余大小不足1个分形，则硬件执行中会出现异常。
支持跨卡数据搬运（Hccs物理链路）
在跨卡通信算子开发场景，DataCopy类接口支持跨卡数据搬运，在Atlas A2 训练系列产品/Atlas A2 推理系列产品设备上，仅支持Hccs物理链路，不支持其他通路；开发者开发过程中，请关注涉及卡间通信的物理通路；通过npu-smi info -t topo指令查询Hccs 物理通路。
支持Fixpipe硬件化加速

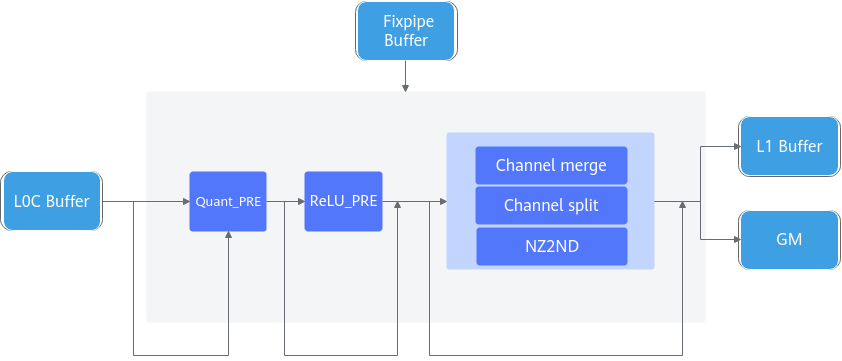

Fixpipe是NPU将典型操作进行硬化的加速模块，位于AIC内部，配合Cube计算单元完成随路计算，主要功能如下：
- 量化反量化：包括S322FP16、S322S32、S322S4、S322S8、S322S16、FP322FP16、FP322BF16、FP322S8、FP322S4、FP322FP32。
- Relu功能，包括ReLu、PReLu和Leaky ReLu等典型的激活函数。
- 数据格式转换，包括：
- 通过Channel merge、Channel split可以实现分形大小的转换，保证输出到L1 Buffer/GM的分形满足诉求。
- NZ2ND数据格式转换。
上图中，Channel merge支持S8、U8、S4和U4数据类型，而Channel split支持FP32数据类型。

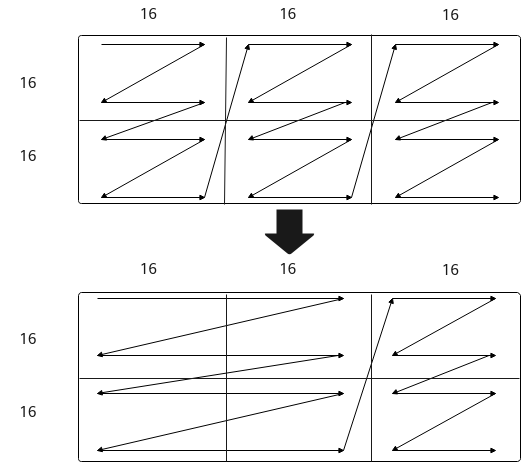

Channel merge（S8和U8数据类型）
对于转换为S8或U8的目标数据类型，分形矩阵通过硬件从16x16转换为16x32，如果输出通道数N是16的偶数倍，则N方向上每2个相邻的16x16分形矩阵将合并为1个16x32分形矩阵。如果N是16的奇数倍，则将通道1到通道（N–16）合并，最后16个通道保持未合并。
如下所示，目标数据类型为S8，M为32，N为48，首先将前2列16x16分形矩阵合并为一个16x32矩阵，然后将剩余的16x16分形矩阵直接移入L1 Buffer。
Channel merge（S4和U4数据类型）
对于转换为S4或U4的目标数据类型，分形矩阵通过硬件从16x16转换为16x64，如果输出通道数N是64的倍数，则N方向上每4个相邻的16x16分形矩阵将合并为1个16x64分形矩阵。
例如，这里目标数据类型为S4，M为32，N为64，首先将第1行16x16分形矩阵合并为一个16x64矩阵，然后将第2行16x16分形矩阵也合并。
在这种情况下，N的配置必须是64的倍数。

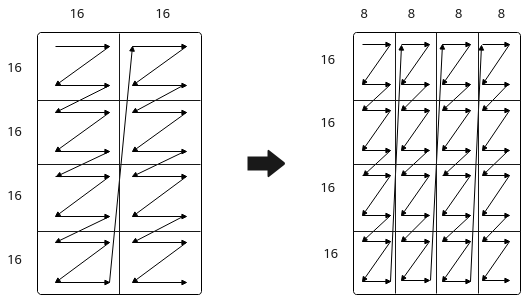

FP32 Channel split：
对于目标类型为FP32，分形矩阵可以通过硬件从16x16转换为16x8，如果开启Channel split，则每个16x16分形矩阵将被分裂为2个16x8分形矩阵。
如下图所示，这里的目标数据类型是FP32，M是64，N是32，它将被拆分为16个16x8的分形。
指令序列深度
以下是计算单元和搬运单元的指令队列深度：
| 指令序列 | AIC核内队列深度 | AIV核内队列深度 |
|---|---|---|
| Vector指令序列 | 0 | 64 |
| Cube指令序列 | 16 | 0 |
| MTE1指令序列 | 32 | 0 |
| MTE2指令序列 | 32 | 16 |
| MTE3指令序列 | 32 | 16 |
| FixPipe指令序列 | 32 | 0 |
同步控制
核内同步
由于AI Core内部的执行单元（如MTE2搬运单元、Vector计算单元等）以异步并行的方式运行，在读写Local Memory（如UB）时可能存在数据依赖关系。为确保数据一致性及计算正确性，需通过同步控制协调操作时序。
以MTE2从GM搬运数据至UB，进行Vector计算单元的Abs计算，再搬运回GM的流程为例，需满足以下同步条件：
数据搬运与计算顺序
- GM→UB搬运完成后再启动Vector单元的Abs计算（避免计算时未完成搬运导致的数据缺失）；
- Vector计算完成后再执行UB→GM的数据搬运（确保结果数据已就绪）。
循环搬运计算场景的同步规则
- 前序计算完成后再启动新搬运：上一次计算未完成时，不得触发新数据搬运（防止UB中旧数据被覆盖）；
- 前序数据搬出完成后再启动新计算：上一次数据未完全从UB搬出时，不得触发新计算任务（避免目标内存区域的覆盖冲突）。

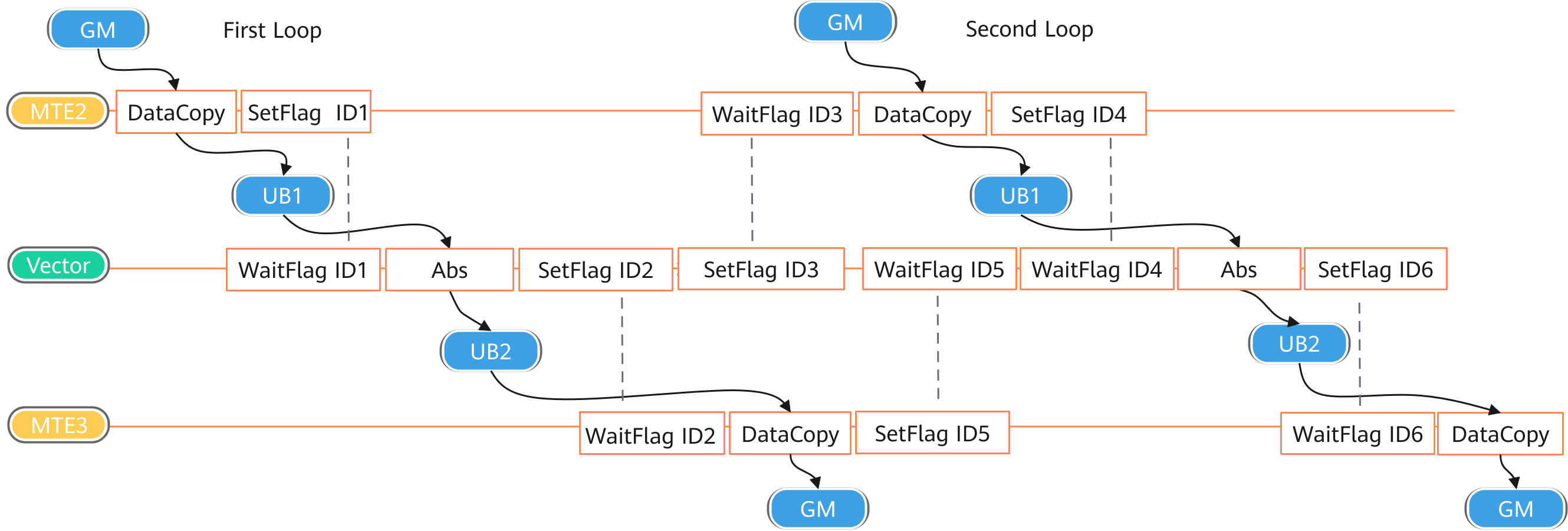

同步控制流程如下图所示：
上图中，ID1、ID2、ID3、ID4、ID5、ID6表示事件ID（EventID），每个EventID对应一块存储数据的搬运状态，确保数据操作的正确性和一致性。
需要注意以下几点：
建议通过AllocEventID或者FetchEventID接口获取EventID，以确保其合法性和有效性。
EventID的数量有限，使用后应立即调用ReleaseEventID释放资源，避免EventID耗尽，影响系统正常运行。
SetFlag和WaitFlag必须成对使用，且SetFlag和WaitFlag的参数必须完全一致（包括模板参数和事件ID）。如果不匹配，可能导致当前核的计算异常，或影响下一个核的算子执行，引发timeout问题。
例如，
SetFlag<HardEvent::S_MTE3>(1)和SetFlag<HardEvent::MTE3_MTE1>(1)设置的不是同一个EventID，因为其模板参数不同。只有当模板参数和事件ID完全一致时，才表示同一个EventID。不允许连续设置同一个EventID，因为这可能导致事件状态混乱或未被正确处理。
不建议手动插入TEventID，不能手动插入6和7的TEventID，因为它们可能被系统预留或用于特殊用途。
核间同步
当不同核之间操作同一块全局内存时，可能存在读后写、写后读以及写后写等数据依赖问题，需要进行核间同步控制。
核间同步控制分为以下几种模式，如下图所示：
- 模式0：AI Core核间的同步控制。对于AIC场景，同步所有的AIC核，直到所有的AIC核都执行到CrossCoreSetFlag时，CrossCoreWaitFlag后续的指令才会执行；对于AIV场景，同步所有的AIV核，直到所有的AIV核都执行到CrossCoreSetFlag时，CrossCoreWaitFlag后续的指令才会执行。
- 模式1：AI Core内部，AIV核之间的同步控制。如果两个AIV核都运行了CrossCoreSetFlag，CrossCoreWaitFlag后续的指令才会执行。
- 模式2：AI Core内部，AIC与AIV之间的同步控制。在AIC核执行CrossCoreSetFlag之后，两个AIV上CrossCoreWaitFlag后续的指令才会继续执行；两个AIV都执行CrossCoreSetFlag后，AIC上CrossCoreWaitFlag后续的指令才能执行。

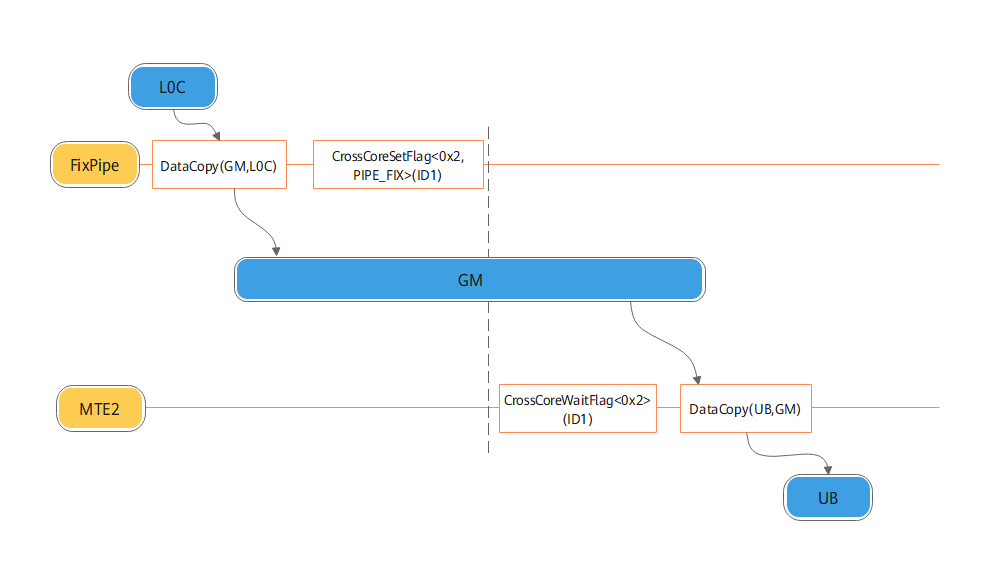

下面以模式2为例说明AIC与同一AI Core内AIV之间的同步过程：AIC将L0C的计算结果搬运到GM后，调用
CrossCoreSetFlag<0x2, PIPE_FIX>(ID1)；两个AIV通过CrossCoreWaitFlag<0x2>(ID1)确保数据从L0C成功搬运到GM后，再将GM的数据搬运到UB。其中，0x2表示模式2，PIPE_FIX表示流水类型，ID1为同步标记ID。CrossCoreWaitFlag只显式传入modeId，未传入pipe模板参数。CrossCoreSetFlag之前PIPE_FIX流水的指令完成后，CrossCoreWaitFlag后续全部流水的指令才能执行，具体原因请参考“默认值”。
CrossCoreSetFlag和CrossCoreWaitFlag接口配合使用。使用时需传入核间同步的标记ID(flagId)，即上图中的ID1，每个ID对应一个初始值为0的计数器。执行CrossCoreSetFlag后ID对应的计数器增加1；执行CrossCoreWaitFlag时如果对应的计数器数值为0则阻塞不执行；如果对应的计数器大于0，则计数器减一，同时后续指令开始执行。flagId取值范围请参考flagId取值范围说明。
需要注意以下几点：
成对使用与一致性要求
CrossCoreSetFlag和CrossCoreWaitFlag必须成对使用，否则可能导致算子超时问题。两个接口的参数一致性要求如下：
- modeId：本架构版本的硬件指令不使用CrossCoreWaitFlag的modeId，但建议显式配置与CrossCoreSetFlag相同的modeId，以便确认两个接口的同步模式匹配。
- pipe：CrossCoreWaitFlag的pipe不生效，无需与CrossCoreSetFlag的pipe保持一致。
- flagId：CrossCoreSetFlag与CrossCoreWaitFlag必须使用相同的flagId。
避免连续设置
不允许连续设置同一个flagId，以防止计数器状态混乱。
与其它接口的flagId冲突
Matmul高阶API和SyncAll硬件同步接口内部实现中使用了CrossCoreSetFlag和CrossCoreWaitFlag会占用一部分flagId，开发者同时使用以上两个接口与CrossCoreSetFlag/CrossCoreWaitFlag时，需注意避免flagId使用冲突，具体情况参考CrossCoreSetFlag的flagId冲突说明。
计数器限制
同一flagId的计数器最多可以设置15次。
默认值
- modeId：默认值为0。建议显式配置与CrossCoreSetFlag相同的modeId。
- pipe：默认值为PIPE_S。CrossCoreWaitFlag接口提供pipe模板参数，但本架构版本的硬件指令不区分等待的流水，因此pipe取值不影响实际执行效果，CrossCoreWaitFlag会阻塞全部流水的后续指令。
