TBuf的使用

在大多数算子开发时，核函数（Kernel）计算过程需要使用临时内存来存储运算的中间结果，这些中间结果以临时变量表示，临时变量占用的内存可以使用TBuf数据结构来管理，具体介绍请参考TBuf。下文将以输入的数据类型为bfloat16_t、在单核上运行的Add算子为例，介绍TBuf的使用方式。本文中介绍的算子完整代码请参见使用临时内存的Add算子样例。

在Atlas A2 训练系列产品/Atlas 800I A2 推理产品上，Add接口不支持对数据类型bfloat16_t的源操作数进行求和计算。因此，需要先将算子输入的数据类型转换成Add接口支持的数据类型，再进行计算。为保证计算精度，调用Cast接口将输入bfloat16_t类型转换为float类型，再进行Add计算，并在计算结束后将float类型转换回bfloat16_t类型。

通过以上分析，得到Ascend C Add算子的设计规格如下：

• 算子类型（OpType）：Add

• 算子输入输出：

  表1 Add算子输入输出规格

  name	shape	data type	format
  x（输入）	(1, 2048)	bfloat16_t	ND
  y（输入）	(1, 2048)	bfloat16_t	ND
  z（输出）	(1, 2048)	bfloat16_t	ND

• 核函数（Kernel）名称：tmp_buffer_custom

• 使用的主要接口：

  • DataCopy：数据搬移接口
  • Cast：矢量精度转换接口
  • Add：矢量基础算术接口
  • EnQue、DeQue等接口：Queue队列管理接口

• 算子实现文件名称：tmp_buffer.asc

算子类实现

该样例的CopyIn，CopyOut任务与基础矢量算子相同，Compute任务的具体流程如下图所示。

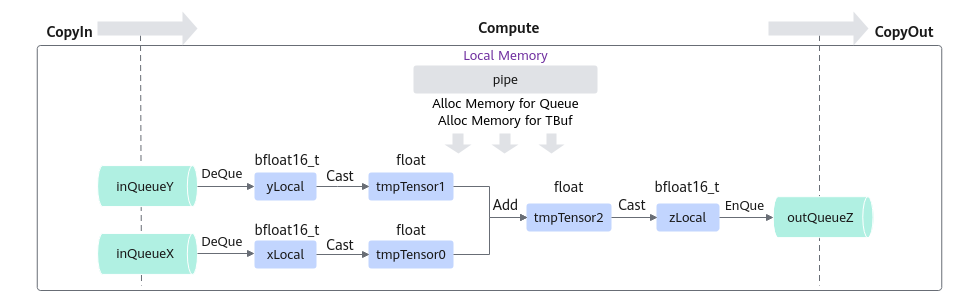

图1 输入为bfloat16_t类型的Add计算流程

在计算过程中，表示Cast转换结果、Add计算结果的临时变量均需要使用临时内存存储。与基础矢量算子实现的KernelAdd算子类相比，本样例新增两个TBuf类型的成员变量tmpBuf0、tmpBuf1，用于管理计算过程中使用的临时内存，因此初始化阶段除原有步骤外，需要调用InitBuffer接口为TBuf变量分配内存，具体的初始化阶段代码如下：

Text

// Init阶段
AscendC::GlobalTensor<bfloat16_t> xGm;
AscendC::GlobalTensor<bfloat16_t> yGm;
AscendC::GlobalTensor<bfloat16_t> zGm;
xGm.SetGlobalBuffer((__gm__ bfloat16_t*)x, totalLength);
yGm.SetGlobalBuffer((__gm__ bfloat16_t*)y, totalLength);
zGm.SetGlobalBuffer((__gm__ bfloat16_t*)z, totalLength);

AscendC::TQue<AscendC::TPosition::VECIN, 1> inQueueX;
AscendC::TQue<AscendC::TPosition::VECIN, 1> inQueueY;
AscendC::TQue<AscendC::TPosition::VECOUT, 1> outQueueZ;
pipe.InitBuffer(inQueueX, 1, totalLength * sizeof(bfloat16_t));
pipe.InitBuffer(inQueueY, 1, totalLength * sizeof(bfloat16_t));
pipe.InitBuffer(outQueueZ, 1, totalLength * sizeof(bfloat16_t));

// 初始化TBuf临时缓冲区，用于存储类型转换后的float数据
AscendC::TBuf<AscendC::TPosition::VECCALC> tmpBuf0;
AscendC::TBuf<AscendC::TPosition::VECCALC> tmpBuf1;
pipe.InitBuffer(tmpBuf0, totalLength * sizeof(float));
pipe.InitBuffer(tmpBuf1, totalLength * sizeof(float));

基于矢量编程范式，核函数（Kernel）需要实现3个基本任务：CopyIn，Compute，CopyOut。与基础矢量算子实现相同，核函数按顺序进行CopyIn，Compute，CopyOut。其中，CopyIn，CopyOut与基础矢量算子的CopyIn、基础矢量算子的CopyOut的实现没有差异，此处不过多赘述。Compute的实现步骤如下：

1. 使用DeQue从Unified Buffer（UB，VECIN）的Queue中取出LocalTensor。
2. 使用TBuf.Get从TBuf上获取全部长度的Tensor作为临时内存。
3. 使用Cast接口将LocalTensor转换为float类型，并存入临时内存。
4. 使用Add接口完成矢量计算，将计算结果存入临时内存。
5. 使用Cast接口将临时内存中的计算结果转换为bfloat16_t类型。
6. 使用EnQue将bfloat16_t类型的结果LocalTensor放入UB（VECOUT）的Queue中。
7. 使用FreeTensor释放不再使用的LocalTensor。

Text

// Compute阶段
xLocal = inQueueX.DeQue<bfloat16_t>();
yLocal = inQueueY.DeQue<bfloat16_t>();
AscendC::LocalTensor<bfloat16_t> zLocal = outQueueZ.AllocTensor<bfloat16_t>();
AscendC::LocalTensor<float> tmpTensor0 = tmpBuf0.Get<float>();
AscendC::LocalTensor<float> tmpTensor1 = tmpBuf1.Get<float>();
// 使用Cast接口将bfloat16_t转换为float类型，存入TBuf临时缓冲区
AscendC::Cast(tmpTensor0, xLocal, AscendC::RoundMode::CAST_NONE, totalLength);
AscendC::Cast(tmpTensor1, yLocal, AscendC::RoundMode::CAST_NONE, totalLength);
AscendC::Add(tmpTensor0, tmpTensor0, tmpTensor1, totalLength);
AscendC::Cast(zLocal, tmpTensor0, AscendC::RoundMode::CAST_RINT, totalLength);
outQueueZ.EnQue<bfloat16_t>(zLocal);
inQueueX.FreeTensor(xLocal);
inQueueY.FreeTensor(yLocal);
