L2 Cache切分

【优先级】:高

【描述】假设,AI处理器的L2 Cache大小为192MB,L2 Cache读写混合带宽约为7TB/s,而GM的带宽约为1.6TB/s,两者之间存在较大差距。搬入或搬出相同数据量的情况下,访问L2 Cache读写数据比GM更快。若数据无法命中L2 Cache,即需要访问的数据不在L2 Cache内,导致需要去GM上读写,带宽利用效率较低,最终算子搬入或搬出数据变为算子整个运行过程的性能瓶颈。切分策略建议:当输入和输出数据的数据量超过L2 Cache大小时,Tiling中开启L2 Cache切分策略。

优化的核心思路是:通过开启L2 Cache切分策略,将单轮处理的数据规模控制在L2 Cache范围内,提升数据在L2 Cache中的复用率,从而减少重复的数据搬入或搬出。本文及配套样例将L2 Cache可容纳的有效数据量阈值设为100MB,该取值仅用于样例展示。

场景设定​

  • 使用20个Vector Core并行计算,每个元素执行两轮“加1”运算,最终结果为data + 2。
  • 反例不做L2 Cache切分,每轮把384MB数据作为一个整体进行搬入、计算、搬出。
  • 正例将384MB数据切分成B0至B3四个L2 Batch,每批包含96MB的数据量,每一批进行两轮加1计算。
  • 完整实现方法请参考add_l2_cache_split样例。

两个场景的数据处理方式如下图所示。

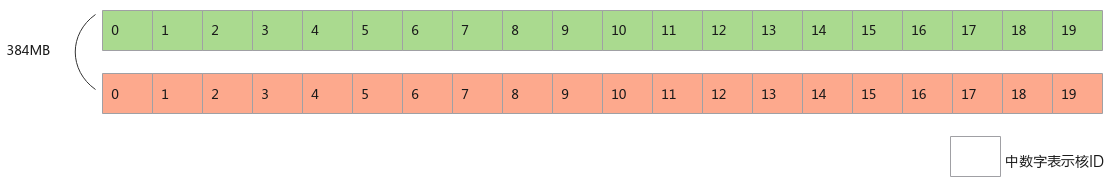

图 1 未开启L2 Cache切分

图 2 开启L2 Cache切分

反例:不做L2 Cache切分​

反例中不做数据切分,直接处理384MB数据整体。L2 Cache对用户不可见,用户可感知数据从GM搬运到UB的过程为:384MB总数据由20个核均分,平均每个核搬运约19.2MB。

【用户视角】

只感知GM到UB搬运过程,384MB总数据由20个核均分搬运,每个核搬运19.2MB。

【实际数据路径】

输入数据会先从GM填充到L2 Cache,再到UB。

图 3 GM搬运到UB路径

【搬运填充过程】

假设20个核处理的数据按核序逐段搬入L2 Cache,L2 Cache有效数据阈值为100MB,则L2 Cache内约可容纳5个核的数据量。

图 4 数据搬运填充L2 Cache过程

后续新数据填充L2 Cache时,可能替换核0~核4早期Cache Line。

【不切分反例的执行时序】

图 5 未开启L2 Cache切分反例

在第1轮(R0)处理384MB后半段数据时,后续搬入的新数据可能会替换先前搬入的数据。由于R0是首轮访问,仅比较一轮搬运计算不能稳定体现L2 Cache命中收益;第2轮(R1)再次访问384MB数据时,先前的数据可能已经不在L2 Cache中,因此更可能从GM重新搬运。

正例:按L2 Cache切分​

在正例中,根据阈值100MB, 对384MB数据进行切分,分成4个Batch,每份96MB。每轮20核共处理96MB数据,每轮数据复用,这样每次计算前读取的数据能够命中L2 Cache,提升算子性能。 正例的循环层级为L2 Batch -> Round。同一批连续完成全部轮次后,再切换到下一批:

Text
L2 Batch数      = ceil(总数据量 / L2 Cache有效数据阈值)
                = ceil(384MB / 100MB)
                = 4
单个L2 Batch大小 = 384MB / 4 = 96MB
C++
for (uint32_t l2BatchIdx = 0; l2BatchIdx < L2_BATCH_NUM; ++l2BatchIdx) {
    for (uint32_t roundIdx = 0; roundIdx < COMPUTE_ROUND_NUM; ++roundIdx) {
        ProcessL2Batch(l2BatchIdx);
        AscendC::SyncAll();
    }
}

【L2 Cache切分正例的执行时序】

图 6 开启切分正例

同一Batch的两轮访问之间,没有插入其他超过100MB有效阈值的大数据,因此第2轮更有机会命中第1轮留在L2 Cache中的数据。
B0的数据量为96MB,不超过100MB阈值;B0在两次访问之间也没有其他大数据插入更新L2 Cache,因此R1更有机会从L2 Cache读取R0的结果。B0处理完毕后再依次处理B1至B3,原理相同。

【性能观察重点】

只执行一轮计算:R0是首轮访问,反例和正例都需要从GM首次搬入数据,Cache Miss差异通常不明显。
正反例通过对L2 Cache中数据复用程度体现性能优化:R1再次访问同一批地址时,目标数据是否仍在L2 Cache中,才是减少Cache Miss的关键。

反例的循环层级为Round -> Whole Data。外层每轮都处理完整384MB范围:

C++
for (uint32_t roundIdx = 0; roundIdx < COMPUTE_ROUND_NUM; ++roundIdx) {
    ProcessWholeData();
    AscendC::SyncAll();
}

表 1 样例数据量

数据量计算方法结果
总数据量样例固定值384MB
总元素数384MB / sizeof(half)201326592
L2 Cache有效数据阈值样例固定值100MB
反例单阶段全核数据不做L2 Cache切分384MB
正例L2 Batch数ceil(384MB / 100MB)4
正例单个L2 Batch数据量384MB / 496MB
正例单个L2 Batch元素数96MB / sizeof(half)50331648

为什么不切分会降低复用概率​

以本文100MB阈值为例,核0至核4合计处理约96MB,已经接近L2 Cache有效容量;当核5及后续核继续搬入新数据时,总数据量超过100MB阈值,核0等较早进入L2 Cache的数据就可能被替换。也就是说,替换风险在第1轮处理过程中已经产生,不是等到第2轮才产生。如果算子在同一轮后续步骤就复用早期地址,这种替换会在单轮内直接表现为Cache Miss。
文档中设计两轮计算,是为了显式体现数据复用:第2轮再次访问第1轮刚处理过的同一批地址。不切分时,第2轮重新访问data[0]所在地址范围,先前数据可能已经在第1轮后续扫描中被替换,因此更可能发生Cache Miss并从GM重新取数。
L2 Cache切分正例将单个循环需要处理的数据量限制在96MB。单个Batch内,20个核合计覆盖的数据量不超过100MB阈值,每个核只处理约4.8MB。先在data[B0]上完成第1轮和第2轮计算,再依次处理B1至B3。同一批两轮访问之间没有插入其他大数据更新L2 Cache,因此第2轮更有机会直接命中第1轮刚写回的L2 Cache数据。

公共处理逻辑​

两种实现都使用同一份data Buffer,并将结果写回搬入时的同一GM地址。差异在于传给公共处理函数的连续数据范围不同:反例传入完整384MB范围,正例传入单个96MB L2 Batch范围。以下代码仅展示实际样例采用的32字节DataBlock分核公式和正反例传入范围差异,不展开单核内部搬运和计算细节。

C++
__aicore__ inline void ProcessWholeData()
{
    ProcessDataRange(0, TOTAL_DATA_ELEMENTS);
}

__aicore__ inline void ProcessL2Batch(uint32_t l2BatchIdx)
{
    ProcessDataRange(l2BatchIdx * L2_BATCH_ELEMENTS, L2_BATCH_ELEMENTS);
}

__aicore__ inline void ProcessDataRange(int64_t rangeOffsetInData, uint32_t rangeElementNum)
{
    const uint32_t coreIdx = AscendC::GetBlockIdx();
    const uint32_t rangeDataBlockNum = rangeElementNum / ELEMENTS_PER_DATA_BLOCK;
    const uint32_t baseDataBlocksPerCore = rangeDataBlockNum / VECTOR_CORE_NUM;
    const uint32_t coresWithExtraDataBlock = rangeDataBlockNum % VECTOR_CORE_NUM;
    const uint32_t extraDataBlockNumBeforeCore =
        coreIdx < coresWithExtraDataBlock ? coreIdx : coresWithExtraDataBlock;
    const uint32_t coreDataBlockNum =
        baseDataBlocksPerCore + (coreIdx < coresWithExtraDataBlock ? 1U : 0U);
    const uint32_t coreDataBlockOffset =
        coreIdx * baseDataBlocksPerCore + extraDataBlockNumBeforeCore;
    const uint32_t coreElementNum = coreDataBlockNum * ELEMENTS_PER_DATA_BLOCK;
    const int64_t coreOffsetInData =
        rangeOffsetInData + static_cast<int64_t>(coreDataBlockOffset) * ELEMENTS_PER_DATA_BLOCK;
    ProcessCoreRange(coreOffsetInData, coreElementNum);
}

// 单核内部搬运和计算流程以配套样例完整实现为准。

对于不切分反例的384MB整体范围,前12个核各处理629146个DataBlock,其余8个核各处理629145个DataBlock,单核数据量约19.2MB,20个核合计覆盖完整data[0, 384MB)范围且互不重叠。对于正例的单个96MB L2 Batch,前8个核各处理157287个DataBlock,其余12个核各处理157286个DataBlock,单核数据量约4.8MB,20个核合计覆盖完整L2 Batch且互不重叠。每个DataBlock包含16个half元素,因此所有DataCopy搬运的数据长度均满足32字节对齐要求。完整核内流水同步实现以配套样例为准;阶段之间的核间同步由配套样例的KernelAdd::SyncAllCores函数直接调用APIAscendC::SyncAll()接口完成,不是额外封装的自定义同步函数。

正反例对比总结​

表 2 正反例对比

维度反例正例
L2 Cache切分不切分切分为4个96MB L2 Batch
循环层级Round -> Whole DataL2 Batch -> Round
单阶段全核数据量384MB96MB
单核平均处理量约19.2MB约4.8MB
执行时间线R0/data[0,384MB) -> R1/data[0,384MB)B0/R0 -> B0/R1 -> ... -> B3/R0 -> B3/R1
同一批两次访问之间一轮内20核已合计扫描完整384MB范围不插入其他超过阈值的大数据范围
L2 Cache数据替换风险较高较低
第2轮L2 Cache命中率预期较低,以实测为准预期较高,以实测为准

适用场景​

  • 算子总数据量超过可用的L2 Cache有效阈值,且同一批数据需要被多次读取。
  • 只读取一次的数据不存在跨Round复用,调整L2 Cache切分顺序通常收益有限。

测试用例设计​

测试正反例使用相同的384MB的GM数据Buffer、核数、Round数和计算逻辑。唯一核心差异是反例不做L2 Cache切分,正例中输入数据按100MB有效数据阈值切分为4个96MB L2 Batch。

正反例用例​

表 3 正反例用例

用例循环层级数据元素数核数Round数验证目的
反例no-splitRound -> Whole Data201326592202验证20核合计384MB数据量超过L2 Cache有效阈值时的替换风险
正例L2-splitL2 Batch -> Round201326592202验证单个96MB Batch连续复用带来的L2 Cache局部性改善

正例每个L2 Batch包含50331648个half元素,占96MB。以32字节DataBlock为最小单位分配给20个Vector Core,前8个核各处理2516592个元素,其余12个核各处理2516576个元素。反例每轮直接处理完整384MB范围,20个核共同覆盖data[0,384MB)。所有DataCopy长度均保持32字节对齐。

验证检查点​

表 4 验证检查点

检查项验证方法预期结果
L2 Cache命中率独立进程采集L2 Cache读命中指标正例中位数通常高于反例,具体字段按架构和工具版本解释
搬运效率对比MTE2耗时和有效带宽正例MTE2耗时中位数通常降低,有效带宽通常提升
端到端耗时正反例各采集多组独立Profile并比较Task Duration(us)中位数搬运受限场景下,正例耗时通常低于反例

说明:aiv_gm_to_ub_bw(GB/s)表示有效带宽,不表示GM读取量。优化后有效带宽可能升高,不能以“带宽更低”作为预期。性能采集应交替安排正反例的先后顺序,并使用多组结果的中位数降低系统波动影响。
